Systemsteuerbox mit der Bodenbasis verbinden

1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie
sich, dass sich die Hauptsystemplatine links befindet.
Hinweis: Seien Sie vorsichtig, da sich der Bildschirm der Systemsteuerbox in
zwei Teile unterteilt, die jedoch mit Drähten verbunden sind.

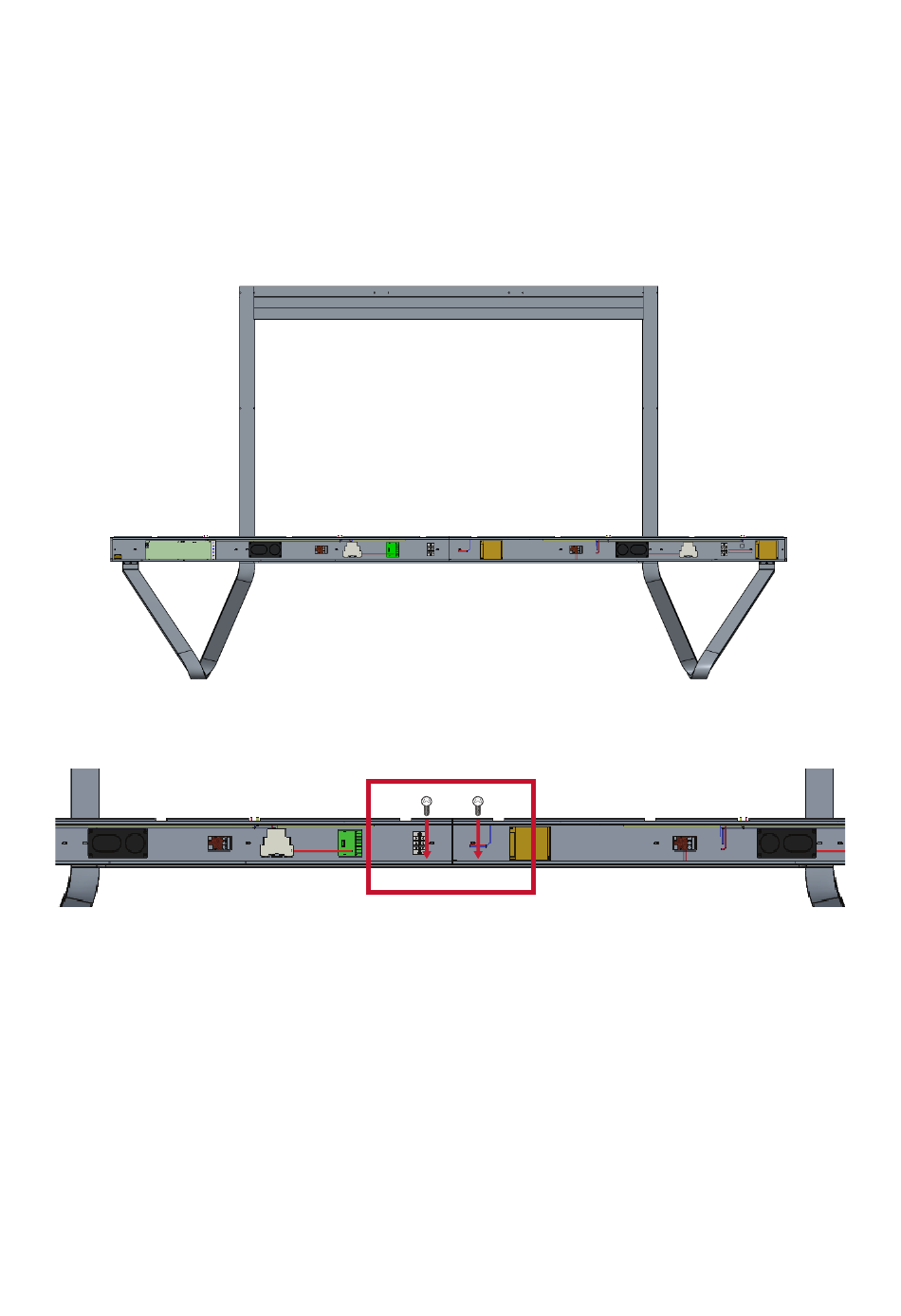

2. Richten Sie die Systemsteuerbox an den acht (8) Löchern an der unteren
Kreuzstrebe aus und befestigen Sie sie mit acht (8) Schrauben (M6 x 10 mm).
3. Installieren Sie zwei (2) zusätzliche Schrauben (M6 x 10 mm) zur Verbindung der
beiden Hälften der Systemsteuerbox.
