ViewSonic LD163-181 Schnellstartanleitung
All-in-one direct view led display
Verwandte Anleitungen für ViewSonic LD163-181
Inhaltszusammenfassung für ViewSonic LD163-181

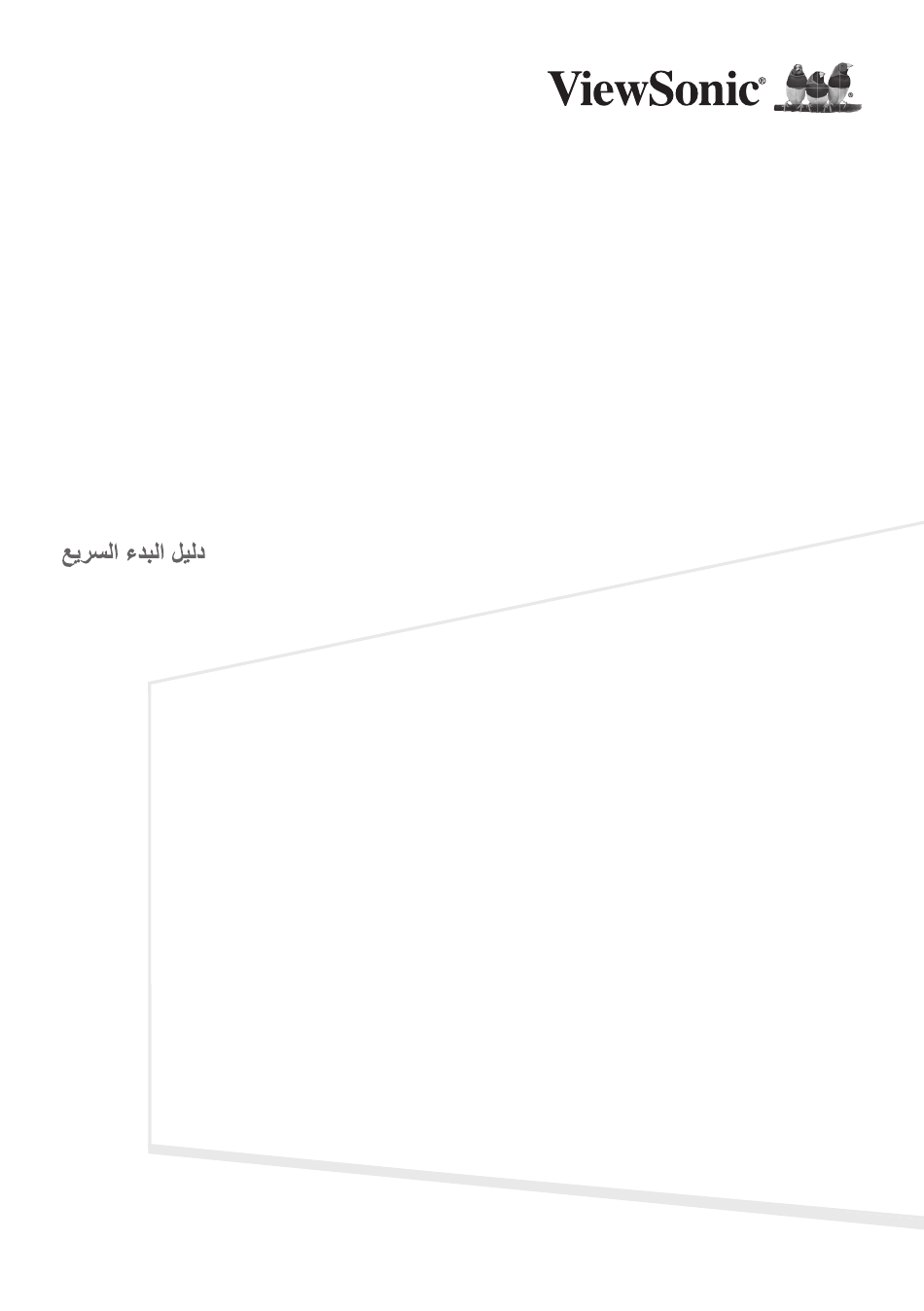

- Seite 1 LD163-181 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы...
- Seite 20 Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы 快速入門手冊 備用 LED 模組 LED 模組 144 個模組 的數量，因國 家而異。 Model: LD163-181, LD135-151 Date: 2020/7/22 427C Source Power HDMI 1 HDMI 2 Blank 遙控器 Menu 20 x M6x10mm (1) 32 x M6x50mm 膨脹螺絲...
- Seite 22 產品概述 前面板 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 喇叭 喇叭 I/O 控制面板 電源按鈕和 指示燈 後面板...
- Seite 37 Hızlı Başlangıç Kılavuzu Aan de slag 快速使用 краткое руководство по началу работы 手册 备用 LED 模块 144 个模 LED 模块 的数量因国家/ 块 地区而异。 Model: LD163-181, LD135-151 Date: 2020/7/22 427C Source Power HDMI 1 HDMI 2 Blank 遥控器 Menu 20 x M6x10mm (1) 32 x M6x50mm 膨胀螺丝...
- Seite 71 Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы Schnellstartanleitung Die Anzahl Ersatz-LED- LED-Module Module Module variiert je Model: LD163-181, LD135-151 Date: 2020/7/22 nach Land. 427C Source Power HDMI 1 HDMI 2 Blank Fernbedienung Menu 20 x M6x10mm (1) 32 x M6x50mm Dübel (2)
- Seite 72 Element Menge Hinweis Sechskantschlüssel (Inbusschlüssel) Abdeckungen der Systemsteuerbox (Linke, mittlere und rechte Seite) Wandmontage- halterungen Vakuum- saugwerkzeug Antistatikhandschuhe 2 Paar USB-A-zu-USB-B- Kabel (5 m) Hinweis: • Dieses Produkt ist in einer Flugtransportbox verpackt. • Aufgrund von Größe und Gewicht sollte es von zwei oder mehr Personen transportiert werden.
- Seite 73 Übersicht Frontblende RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Lautsprecher Lautsprecher I/O-Steuerblende Ein-/Austaste und Betriebsanzeige Rückwand...
-
Seite 74: Vor Der Installation
Einleitung Vor der Installation Halten Sie für eine angemessene Belüftung einen ausreichenden Abstand zwischen der Rückseite des Displays und jeglichen Wänden ein. Stellen Sie sicher, dass Klimaanlagen oder Heizgitter nicht direkt auf das Display gerichtet sind. Installieren Sie das Display nicht an sehr feuchten Orten. ufgrund des hohen Strombedarfs dürfen Sie nur speziell für dieses Produkt entwickelte Netzkabel verwenden. - Seite 75 Wandhalterungen. Der Abstand zwischen oberen und unteren Wandhalterungen beträgt 1627,5 mm. Hinweis: Sie können auch die oberen Wandhalterungen anbringen, den Bildschirm aufhängen und dann die unteren Wandhalterungen 2.205 in installieren. Dies sorgt für eine präzisere Passform. 110.5 4.35 in 1.378 in 1965 77.362 in Display...
-
Seite 76: Mittlere Gehäuse Installieren
Mittlere Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite der 4 mittleren Gehäuse wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie jedes mittlere Gehäuse vorsichtig bis zu den oberen Wandhalterungen. - Seite 77 3. Vergewissern Sie sich, dass die Halterungen wie nachstehend gezeigt sicher auf den Wandhalterungen sitzen. Display Wall Wall 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit die Schränke zuverlässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen.
- Seite 78 5. Heben Sie den verbleibenden mittleren Schrank auf die oberen Wandhalterungen. Achten Sie darauf, dass die Halterungen sicher an den Wandhalterungen sitzen. 6. Wiederholen Sie Schritt 4. Befestigen Sie die Schränke mit den jeweiligen Schrauben und Haken aneinander.
-
Seite 79: Linkes Und Rechtes Gehäuse Installieren
Linkes und rechtes Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite des linken und rechten Gehäuses wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie das linke und rechte Gehäuse vorsichtig auf die oberen Wandhalterungen, wobei Sie darauf achten, dass die Halterungen sicher auf den Wandhalterungen sitzen. - Seite 80 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit linke und rechte Gehäuse zuverlässig verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen. Drücken Sie die Sperrschraube. Verriegeln Sie jeden Haken mit dem Sechskantwerkzeug.
-
Seite 81: Systemsteuerbox Verbinden
Systemsteuerbox verbinden 1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet. Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drähte unterteilt ist. 2. Richten Sie die Löcher des Gehäuses zur Bestätigung an der Systemsteuerbox aus. Systemsteuertafel... - Seite 82 3. Sie können auch das Netzkabel für ein ansprechenderes Aussehen neu installieren. Lösen Sie die drei (3) PWM-Schrauben (4 x 6 mm), ziehen Sie das Netzkabel heraus, führen Sie das Netzkabel durch die hintere Öffnung und ziehen Sie die Schrauben fest. Hintere Öffnung für verstecktes Netzkabel Drei (3) PWM-Schrauben (4 x 6 mm)
- Seite 83 4. Sichern Sie die Systemsteuerbox weiterhin an den Gehäusen; nutzen Sie dazu die 24 mitgeliefertenSchrauben (M6 x 16 mm). 5. Schließen Sie Netzwerk- und Stromkabel der Gehäuse an die Systemsteuerbox an. Hinweis: Es gibt 6 Netzwerk- und 6 Stromkabel zum Anschließen. Netzwerk 1 Netzwerk 2 Netzwerk 3...
-
Seite 84: Led-Module Installieren
LED-Module installieren Installieren Sie die jeweiligen LED-Module an den Gehäusen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Bitte ziehen Sie vor Handhabung der LED-Module Antistatikhandschuhe an. Achten Sie darauf, dass jedes Modul bündig sitzt und kein Abstand zwischen diesen besteht. -
Seite 85: Abdeckungen Der Systemsteuerbox Installieren
Abdeckungen der Systemsteuerbox installieren Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox. Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen. - Seite 86 3. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Ihr Display kann nun eingeschaltet werden. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LD163-181_QSG_1a_DEU_20210126 Copyright © 2021 ViewSonic Corporation. Alle Rechte vorbehalten.
