ViewSonic LDM136G-152 Installationsanleitung

Vorschau ausblenden Andere Handbücher für LDM136G-152:
Diese Anleitung herunterladen

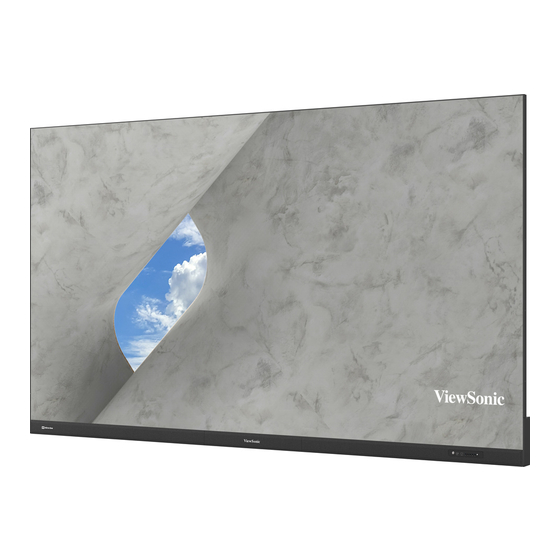

LDM136G-152
All-in-One Direct View LED Display
Installation Guide
安裝指南
Guide d'installation
Installationsanleitung
Guía de instalación
loading

Verwandte Anleitungen für ViewSonic LDM136G-152

Inhaltszusammenfassung für ViewSonic LDM136G-152

  • Seite 1 LDM136G-152 All-in-One Direct View LED Display Installation Guide 安裝指南 Guide d'installation Installationsanleitung Guía de instalación...
  • Seite 2 Blank...
  • Seite 3 European Technical Adaptation Committee (TAC). For EU users, please contact us for any safety/accident issue experienced with this product: ViewSonic Europe Limited Haaksbergweg 75 1101 BR Amsterdam Netherlands +31 (0) 650608655 EPREL@viewsoniceurope.com...
  • Seite 4 Package Contents It is recommended to use pliers to open the shipping crate. Please wear protective gear, such as gloves and protective shoes, at all times. Before the installation, please take a moment to check if all components are included in the crate.
  • Seite 5 IR Extension Cable screwdriver Item Quantity Note wrench screwdriver Ethernet Ethernet Cable Cable wrench screwdriver 2 x Hex keys (2.5 mm) 2 x Hex keys (3 mm) wrench screwdriver Hand Tools 2 x Hex keys (4 mm) 2 x Hex keys (5 mm) wrench 2 x Screwdrivers M6 x 12 mm...
  • Seite 6 Item Quantity Note Cabinet IR Extension Cable Connector Plates System 1 x Upper (1) Ethernet Cable Control Box IR Extension Cable 1 x Lower (2) Brackets Cable Zip Ties 1 pack screwdriver (optional) wrench Ethernet Cable Note:  Due to the size and weight, it is recommended that two or more people handle it.
  • Seite 7 Product Overview Front Panel I/O & Control Panel Rear Panel...
  • Seite 8 Introduction Before Installing Read these instructions carefully, keep them in a safe place, and follow all warnings and instructions. General Safety Precautions • Ensure there is no direct airflow from air conditioning or heating vents blowing on the LED Display. •...
  • Seite 9 Wall Mounting There are three Upper Wall Mount Brackets in two different lengths: Left (1197 mm), Middle (597 mm), and Right (1197 mm). Two Lower Wall Mount Brackets are in the same length (597 mm): Left and Right. Mounting Template for Upper Wall Mount Brackets 2993 2993 Ø...
  • Seite 10 5. After mounting the Left and Middle Upper Wall Mount Brackets to the wall, secure them with a Wall Mount Connector Plate using the six provided screws (M6 x 8 mm). 6. Install and secure the Right Upper Wall Mount Bracket to the wall in the same manner as the other two Upper Brackets.
  • Seite 11 Spacing Instructions for Wall Installation 84.15 34.4 472.25 1264.29 Display 3112 mm (clearance) Note:  You can also install the Upper Wall Mount Brackets, hang the Cabinets, and then install the Lower Wall Mount Brackets for a more precise fit.
  • Seite 12 Installing the Cabinets 1. Place Cabinet "C", Cabinet "B", and Cabinet "D" facing down on stable furniture that can safely support three Cabinets. Note:  You can identify Cabinets by the labels on the package and Cabinets. 2. Prepare Cabinet "C" by using the Mounting Bracket's innermost mounting hole to install the Bracket to the second section of the Cabinet with the provided screw (M6 x 16 mm).
  • Seite 13 4. Carefully lift Cabinet "C" onto the center of the Upper Wall Mount Brackets. 5. Make sure the Mounting Brackets sit securely on the Wall Mount Brackets as shown below. Mounting Brackets (Wall Mount Brackets) Side View of the Display...
  • Seite 14 6. Carefully lift Cabinet "B" and install it on the left side of Cabinet "C" with the provided screws (M6 x 16 mm). Note:  • Make sure the Mounting Brackets sit securely on the Wall Mount Brackets. • There are 10 screws (two M6 screws per Cabinet section) between each Cabinet.
  • Seite 15 7. Place a Cabinet Connector Plate between Cabinet "C" and Cabinet "B". With the Connector Plate in a level position, secure it with the provided screws (M4 x 12 mm). 2 x M4 screws 4 x M4 screws 2 x M4 screws Note: ...
  • Seite 16 8. Check for unevenness of the Cabinets by rubbing the cross section between each Cabinet. If the cross section is not aligned, loosen the M8 screws slightly and tap the Cabinets until the cross section is flat. 9. Carefully place Cabinet "D" on the right side of Cabinet "C", making sure the Mounting Brackets sit securely on the Wall Mount Brackets.
  • Seite 17 12. Install two more Mounting Brackets to the fourth section of Cabinet "A" with the two provided screws (M6 x 16 mm). Note:  • There are two Mounting Brackets (one M6 screw per Bracket) to install. • Make sure the innermost mounting hole is used to attach the Mounting Brackets to the Cabinets while the top edges of the both Brackets are parallel to the Cabinets.
  • Seite 18 14. Repeat Step 4~8 for Cabinet "A" and Cabinet "E". Cabinet A Cabinet E Cabinet B Cabinet C Cabinet D 15. At the bottom of the Cabinets, place a Cabinet Connector Plate between Cabinet. With the Connector Plate in a level position, secure it with the two provided screws (M4 x 12 mm).
  • Seite 19 Connecting the System Control Box 1. Carefully place the System Control Box on stable furniture that can safely support the System Control Box. Note:  Use caution as the System Control Box is separated into two pieces with wires and cables attached. The main system control board is on the right. 2.
  • Seite 20 3. At the bottom of the right-side System Control Box, remove the pre-installed cover. Set the cover aside. 4. Carefully run the System Control Box Power Cable to the right-side System Control Box. Then, insert the flight plug of the System Control Box Power Cable into the female socket, pushing firmly (a click should be heard).
  • Seite 21 6. Slide the Upper System Control Box Bracket into the top of the System Control Box. Then, install the Upper Bracket while it is flush against the top and side of the Control Box using the 11 provided screws (M4 x 8 mm). Extension Cable nsion Cable n Cable...
  • Seite 22 9. Align the holes of the Cabinets with the System Control Box to attach.
  • Seite 23 10. Secure the System Control Box to the bottom of the Cabinets with the provided screws (M6 x 16 mm). Note:  There are 10 threaded holes between the Cabinets and the System Control Box. 11. Connect the Power and Network Cables of the Cabinets to the System Control Box. Power Cables Network Cables...
  • Seite 24 Installing the System Control Box Covers 1. Align the Right Cover with the top edge of the System Control Box and slowly bring it to the System Control Box. The Right Cover should attach into place magnetically. 2. Repeat Step 1 for the Middle and Left Covers.
  • Seite 25 Installing the LED Modules Important:  • Please wear Anti-Static Gloves before handling the LED Modules. • To avoid direct contact with the LED Modules, please remove watches, rings, bracelets, or other metal objects. • Use caution when installing the LED Modules. 1.
  • Seite 26 Indicator Light will be a steady red. This means the LED Display is in standby mode. Note:  To learn more about the Display, please refer to the User Guide. Power Indicator 3. Your LED Display is now ready to turn on. LDM136G-152_IG_1a_ENG_20250606 Copyright © 2025 ViewSonic Corporation. All rights reserved.
  • Seite 27 Blank...
  • Seite 28 加拿大工業部 ICES-003 聲明：CAN ICES (B) / NMB (B) CE 歐洲國家聲明 本裝置符合 EMC 指令 2014/30/EU、低電壓指令 2014/35/EU。 RoHS2 符合性聲明 本產品係根據歐洲議會與理事會限制電力電子設備使用某些危害物質（RoHS2 指 令）之指令 2011/65/EC 設計與製造，並符合歐盟技術協調委員會 (TAC) 規定的最大 濃度值。 針對歐盟使用者，如果本產品遇到任何安全/事故問題，請聯絡我們： ViewSonic Europe Limited Haaksbergweg 75 1101 BR Amsterdam Netherlands +31 (0) 650608655 EPREL@viewsoniceurope.com Blank https://www.viewsonic.com/eu/...
  • Seite 29 包裝內容物 建議使用鉗子打開運輸箱。 請全程配戴防護裝備，例如手套和防護鞋。 IR Extension Cable 安裝前，請花一些時間檢查箱中是否包含所有元件。機殼內的內容物可透過產品標 籤辨識。如有缺少或損壞，請立即聯絡經銷商。 項目 數量 注意 安裝指南 左側一個 (A)，中間 Ethernet Cable IR Extension Cable 共 5 個 機櫃部分 三個（B、C、D） ， IR Extension Cable 部分 右側一個 (E) 100 個 備用 LED 模組的數 Ethernet Cable LED 模組 模組...
  • Seite 30 IR Extension Cable 項目 數量 注意 screwdriver wrench screwdriver 乙太網路線 Ethernet Cable wrench 2 x 六角扳手 (2.5 mm) screwdriver 2 x 六角扳手 (3 mm) wrench Blank screwdriver 手工具 2 x 六角扳手 (4 mm) 2 x 六角扳手 (5 mm) wrench 2 x 螺絲起子 M6 x 12 mm M4 x 6 mm M6 x 12 mm...
  • Seite 31 項目 數量 注意 IR Extension Cable 機櫃連接板 系統控制箱 2 x 上方 (1) Ethernet Cable 支架 2 x 下方 (2) IR Extension Cable 束線帶 1 包 （選配） screwdriver wrench Ethernet Cable 備註： 由於尺寸和重量，建議由多人搬運。 screwdriver wrench M6 x 12 mm M8 x 80 mm M6 x M6 x 10 mm M6 x 12 mm...
  • Seite 32 產品概述 前面板 I/O 和控制面板 後面板...
  • Seite 33 介紹 安裝前 請仔細閱讀這些說明，妥善保管，並遵循所有警告與操作指示。 一般安全注意事項 • 確保沒有來自空調或暖氣通風口的直接氣流，吹向 LED 顯示器。 • 在搬運 LED 顯示器時，請務必穿戴防護裝備，例如手套與防護鞋。 • 電氣連接以及所有相關的維修或調整工作，應僅由當地法規認可或有執照的合格 電工執行。 安裝 • 避免將 LED 顯示器安裝在高濕度場所。 • 確保牆壁能夠安全地支撐 162 kg 且電源插座供應足夠的電壓 （最大： 1710W；正 常：570W） 。 • 確保牆壁表面的偏差 < 5 mm。 • 如果在安裝壁掛架之前未預先鑽孔，木材可能會裂開。 系統控制盒電源線安全 • 由於功耗高，請務必使用專為本產品而設計的電源線。 • 請勿損壞或改裝電源線。 •...
  • Seite 34 壁掛 共有三個上壁掛支架，長度分為兩種：左側（1197 mm）、中間（597 mm）、右側 （1197 mm）。 兩個下壁掛支架為相同長度（597 mm）：左側與右側。 上壁掛支架安裝模板 2993 2993 Ø Ø 下壁掛支架安裝模板 1. 確認牆面區域為合適的安裝位置。 備註： 更多資訊請參見第 11 頁。 2. 以上方的上壁掛支架安裝模板作為參考，引導標記至少四個安裝孔，並預先鑽 孔。 備註： 為確保水平，建議使用雷射水平儀或水準尺。 3. 使用隨附螺絲安裝左側上壁掛支架（磚牆請使用 M6 x 80 mm 膨脹螺絲；木材請 使用承重木螺絲）。 4. 重複步驟 3 安裝中間上壁掛支架。...
  • Seite 35 5. 將左側與中間上壁掛支架固定至牆面後，使用六顆隨附的螺絲（M6 x 8 mm）搭 配壁掛連接板加以加固。 6. 以相同方式將右側上壁掛支架安裝並固定至牆面。 7. 重複步驟 2～5 安裝下壁掛支架。上下壁掛支架間距為 524 mm。 8. 完成上、下壁掛支架安裝後，牆面應呈現如下所示： （安裝牆面）...
  • Seite 36 壁掛安裝的間距說明 84.15 34.4 472.25 1264.29 Display 3112 mm (clearance) 備註： 您也可以安裝上壁掛架，懸掛螢幕，然後安裝下壁掛架以便更精準地 安裝。...
  • Seite 37 安裝機櫃 1. 將機櫃「C」、「B」與「D」正面朝下放置在可穩固支撐三個機櫃的穩固平台 上。 備註： 您可以透過包裝與機櫃上的標籤辨識機櫃。 2. 使用安裝支架最內側的安裝孔，將支架透過隨附螺絲（M6 x 16 mm）安裝至櫃 體「C」的第二段區域，以完成準備。 備註： • 在鎖緊螺絲前，請調整支架，確保其上緣與櫃體保持平行。 • 共需安裝兩個安裝支架 （每個支架對應一顆 M6 螺絲） 。 第 1 區段 第 2 區段 第 3 區段 第 4 區段 第 5 區段 櫃體 C 後視圖 3. 對櫃體「B」與「D」重複步驟 2。...
  • Seite 38 4. 小心地將櫃體 「C」 放置於上壁掛支架的中央。 5. 確認安裝支架如下圖所示穩固地卡入壁掛支架中。 安裝支架 （壁掛支架） 顯示器側視圖...
  • Seite 39 6. 小心地將櫃體 「B」 放置於櫃體 「C」 左側，使用隨附螺絲（M6 x 16 mm）進 行安裝。 備註： • 請確保安裝支架已穩固地卡入壁掛支架中。 • 每段櫃體之間共需 10 顆螺絲 （每段櫃體使用兩顆 M6 螺絲） 。...
  • Seite 40 7. 在櫃體 「C」 與 「B」 之間放置 櫃體連接板。調整連接板使其保持水平後，使 用隨附螺絲（M4 x 12 mm）固定。 2 x M4 螺絲 2 x M4 螺絲 2 x M4 螺絲 備註： • 共需安裝五片櫃體連接板。 • 連接板僅於上下兩端設有鎖附孔，請勿於無螺絲孔處強行鎖入螺絲。 上方櫃體連接板 下方櫃體連接板...
  • Seite 41 8. 用手觸摸各櫃體接縫處，檢查是否平整。若交界處不齊，請略微鬆開 M8 螺絲， 輕敲櫃體調整至齊平。 9. 小心地將櫃體 「D」 放置於櫃體 「C」 右側，並確保安裝支架穩固卡入壁掛支 架中。 10. 對櫃體 「D」 重複 步驟 6～8。 11. 對剩餘的櫃體 「A」 和 「E」 重複 步驟 1～2。...
  • Seite 42 12. 在櫃體 「A」 的第四區段安裝兩個額外的安裝支架，使用隨附的兩顆螺絲 （M6 x 16 mm）。 備註： • 共需安裝兩個安裝支架 （每支架用一顆 M6 螺絲） 。 • 請使用最內側的安裝孔， 並確保支架上緣與櫃體平行。 第 1 區段 第 2 區段 第 3 區段 第 4 區段 第 5 區段 櫃體「A」後視圖 13. 對櫃體 「E」 重複 步驟 12。...
  • Seite 43 14. 對櫃體 「A」 和 「E」 重複 步驟 4～8。 機櫃 A 機櫃 E 機櫃 B 機櫃 C 機櫃 D 15. 在櫃體底部，於各櫃體間放置 櫃體連接板。將連接板保持水平，並使用隨附 的兩顆螺絲（M4 x 12 mm）固定。 備註： 此處共需安裝 4 片櫃體連接板 和 8 顆螺絲。...
  • Seite 44 連接系統控制箱 1. 小心地將系統控制箱，放在可安全支撐系統控制箱的穩定家具上。 備註： 系統控制箱分為兩個部分，中間以線材連接。主控制板位於右側，操 作時請小心搬動。 2. 將左側面板上的所有線材連接至主系統控制板上對應的接頭，並確實插緊。 線材 數量 喇叭線 3.5 mm 音源線 擴大機用 DC 電源線 櫃體電源線 櫃體網路線...
  • Seite 45 3. 拆下系統控制箱右側底部預先安裝的蓋板，並將其放置一旁備用。 4. 將系統控制箱電源線引導至控制箱右側，然後將電源線的飛機插頭插入控制箱 上的母座，用力推入直到聽到「喀」一聲卡扣聲。 傾斜放置的系統控制箱底視圖 5. 將蓋板裝回原處。...
  • Seite 46 6. 將上方控制箱支架滑入控制箱頂部，使其貼齊控制箱頂部與側邊，並使用11 顆 隨附螺絲（M4 x 8 mm）進行安裝。 Extension Cable nsion Cable n Cable Extension Cable nsion Cable n Cable Extension Cable nsion Cable n Cable nsion Cable n Cable 7. 將下方控制箱支架滑入控制箱底部，使其貼齊底部與側邊，並使用8 顆隨附螺 絲（M4 x 8 mm）固定。 et Cable able ernet Cable et Cable able ernet Cable...
  • Seite 47 9. 對齊櫃體與系統控制箱的固定孔，準備連接。...
  • Seite 48 10. 使用隨附螺絲（M6 x 16 mm）將系統控制箱固定於櫃體底部。 備註： 櫃體與控制箱之間共有 10 個螺紋孔。 11. 將櫃體的電源線與網路線連接至系統控制箱。 電源線 網路線...
  • Seite 49 安裝系統控制箱蓋板 1. 將右側蓋板對齊系統控制箱的上緣，並緩慢靠近系統控制箱。右側蓋板會以磁 吸方式自動固定到位。 2. 對中間蓋板與左側蓋板重複步驟 1。...
  • Seite 50 安裝 LED 模組 重要 ： ﾠ • 處理 LED 模組前，請先戴上防靜電手套。 • 為了避免與 LED 模組直接接觸，請取下手錶、戒指、手環或其他金屬物 體。 • 安裝 LED 模組時請小心。 1. 從左上角標示「1」的 LED 模組開始，將每個 LED 模組與機櫃對齊，然後小心地 將模組壓入定位。 備註： LED 模組背面的箭頭標記應朝上。 2. 將其餘的 LED 模組安裝在機櫃上。從左上角開始安裝並移動到右下角，務必使 模組上的對應編號與機櫃相符。 備註： 安裝 LED 模組之前，請確保每個模組齊平且彼此之間幾乎沒有間隙。 可能必須輕敲模組，以使模組齊平。...
  • Seite 51 開啟電源 1. 確認系統控制箱電源線已正確連接並插入插座。 2. 於系統控制箱底部打開斷路器，此時電源指示燈會呈現恆亮紅燈，表示LED 顯 示器處於待機模式。 備註： 如需瞭解更多顯示器操作資訊，請參閱使用手冊。 電源指示燈 3. 現在您的 LED 顯示器已可開機使用。 LDM136G-152_IG_1a_TCH_20250728 版權所有 © 2025 ViewSonic Corporation。保留所有權利。...
  • Seite 52 Blank...
