Automaten Hoffmann Club Pro Aufbauanleitung Seite 3

Allgemeine Ratschläge und Tipps
für den Aufbau von Billardtischen mit Schieferplatten
Erforderliche Werkzeuge für die Montage
Kreuz- und Schlitzschraubenzieher oder einen Akkubohrer, einen
verstellbaren Schraubschlüssel und ggf. eine Steckdose.
Vor der Montage .......................................................... ab Seite 7
Öffne den Karton des neuen Billardtisches in der Nähe des
Platzes, an dem der Billardtisch aufgestellt werden soll.
Da der Billardtisch sehr schwer ist, empfehlen wir, die Montage
mit zwei Erwachsenen durchzuführen. Du kannst die obere Seite
des Kartons zur Ablage und Montageunterlage des Billardtisches
nutzen. (Schneide hierzu die Ecken des Kartons auf, so dass Du
den Karton als flache Arbeits- oder Ablagefläche nutzen kannst)
Bei der Montage des Untergestells
(erste Abbildungen bei der individuellen Aufbau-Anleitung):
• Fuß-Teller nicht ganz einschrauben, ca. 1 cm vom Gewinde
solltest Du noch sehen können- dies ermöglicht Dir den Tisch
auch nach unten ausrichten zu können.
• Es ist einfacher, wenn Du erst die Längsbalken mit den Füßen
verbindest und dann die Querbalken befestigst.
Nach der Montage des Untergestells: ................................Seite 9
• Achte bitte auf Ober (Fläche mit abgesenkten Schraubenlö-
chern) - und Unterseite der Schieferplatten.
Montage der Schieferplatten (siehe Abb. 1): ...................... Seite 9
Leg nun eines der beiden Seitenteile auf das Untergestell, so wie
es in der folgenden Abbildung gezeigt wird.
Das Außenteil des Schieferspielfeldes muss mittig auf den Quer-
streben liegen, damit auch das Mittelstück richtig aufliegt
TIPP: Auf der Oberseite der Platten sind die Schrauben-Bohrungen
vertieft, auf der Unterseite nicht
Abb./Image 1
Falsch: Denn das Plattenende liegt nicht
auf der Mitte der Querverstrebung
Wrong: End of slate plate does not lie on
top of the middle of the crossbar
3
D D D
Richtig: Denn das Plattenende liegt
auf der Mitte der Querverstrebung
Correct: End of slate plate does lie on
top of the middle of the crossbar
Aufbauanleitung zu 7ft & 8ft Tischen
GB GB GB
General advice and tips
for the construction of billiard tables with slate tops
Tools required for assembly
Phillips and slotted screwdriver or a cordless drill, an adjustable
wrench and, if necessary, a socket.
Before mounting ........................................................ from page 7
Please open the box with your new Billard table in the near of its
permanent location.
We recommend the set up of the Billard table with two persons.
You can use the top of the box as base or shelf.
(You must cut the edges of the box, then you can use it as low
base or shelf
While mounting the frame:
(first Images of the individual assembly instruction)
• Do not screw the leg leveler in completely - you have a better
possibility of fine adjustment (upwards and downwards).
• It is easier to mount the longitudinal bars first before moun-
ting the crossbars.
After mounting the frame ...................................................page 9
• Please pay attention to upper (surface with lowered holes)-
and underside of the slate plates
Mounting the slate plates (see image 1): ............................page 9
You can drop one of the sidebars of the frame as you can see on
the image below.
The outside of the slate playfield must be in the middle of the
crossbars – because of the adjustment of the centre section.
HINT: Note that screw holes on the plates' upper side are
deepened, and flat on the underside

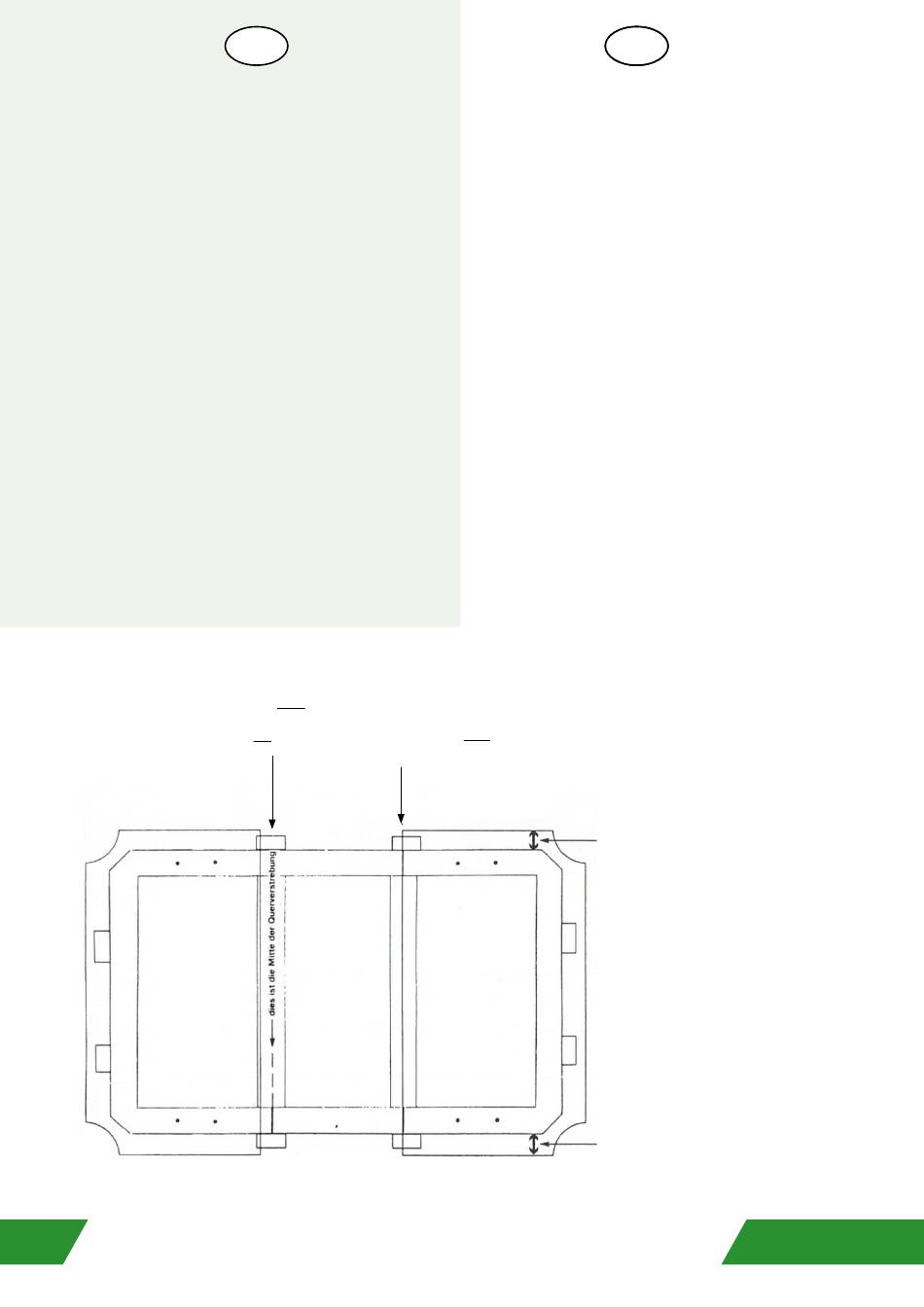

Und: bitte auch darauf achten, dass die Schieferplatte
seitenmittig liegt. Es sollte also nach beiden Seiten
derselbe Überhang sein (Strecke A gleich groß wie
Strecke B)
And: please also make sure that the slate is centered
sideways. There should be the same overlap on both
sides (lenght A is the same as lenght B)
Strecke B
= Überhang rechte Seite
Length B
= right side overlap
Strecke A
= Überhang linke Seite
Length A
= left side overlap
