Vorläufige Einbau- und Betriebsanleitung für
   
tendo -SC 1Q/Tr
9.

Inbetriebnahme

9.1 Vorbereitung

•
die Anschlussverdrahtung nach dem Anlagenschaltplan
und dieser Bedienungsanleitung genau kontrollieren.
•
Bedienungsanleitung des Motors und anderer Kompo-
nenten der Anlage beachten.
•
Sicherheitshinweise beachten!
•
Drehzahl Sollwert auf den kleinsten Wert stellen.
•
Falls vorhanden, eine variable Strombegrenzung auf die
gewünschte Begrenzung stellen.
Achtung!!
Bei einem Fehler im Anschluss oder an den Geräten kann es
zu unkontrollierten Bewegungen kommen.
⇒ sicherstellen, dass durch eine unkontrollierte Bewegung
keine Personen oder Gegenstände gefährdet werden können.

9.2 Erstes Einschalten

•
Versorgungsspannung anschließen.
•
Freigabe (Enable) erteilen und Abgleich durchführen.

9.3 Abgleich

Über die RS232 Schnittstelle und der Software „PARADESK"
können eine Reihe von Parametern eingestellt werden.

9.4 Strombegrenzungen

Beim Einstellen der Stromgrenzen ist insbesondere folgendes
zu beachten:
•
Wenn der eingestellte Dauerstrom über dem Nennstrom
des Motors liegt, kann der Motor überhitzt werden. In
diesem Fall sollte im Motor ein Thermowächter einge-
baut sein und überwacht werden (z.B.: In den Freigabe-
kreis einschleifen).
•
Bei Permanentmagnetmotoren darf der Strom nie, auch
nicht kurzzeitig, über den im Motordatenblatt angegebe-
nen, maximal zulässigen Strom ansteigen, da es zu Mo-
torschäden durch Entmagnetisierung kommen kann.
•
Bei Getriebemotoren darf das Grenzdrehmoment des
Getriebes nicht überschritten werden.
•
Das zul. Drehmoment weiterer Anlagenteile kann be-
grenzt sein.
Seite 7 von 16
02/07/2011 RÄ
Type 037.302.0 / 24VDC (A635)

9.5 PARADESK

Um den Antriebsregler 037.302 parametrieren und überwa-
chen zu können, wird die Monitorsoftware PARADESK benö-
tigt.
Vorgehensweise:

9.5.1. Komplettinstallation

•
Paradesk.zip mittels rechter Maustaste und „Ziel spei-
chern unter..." in einen temporären Ordner kopieren.
•
Zip-File in den temporären Ordner entpacken.
•
Setup ausführen. Falls auf der lokalen Festplatte bereits
eine Paradesk-Installation gefunden wird, wird diese de-
installiert.
Danach Setup nochmals aufrufen, um die neue Version
zu installieren.
•
Bei Aufforderung „Extrahieren" anklicken.
9.5.2. Nur Gerätekonfigurationen
Wählen Sie diese Option, wenn Sie eine aktuelle Paradesk-
Installation besitzen, aber die Meldung erhalten „No configu-
ration available". In diesem Fall ist es nicht nötig die gesamte
Paradesk-Installation neu vorzunehmen, sondern es reicht,
nur die Gerätekonfigurationen zu aktualisieren
•
Die aktuelle Datei „AKFs.exe" in den Paradesk-
Programmordner (meist: C:\Programme\Paradesk) ko-
pieren.
•
AKFs.exe starten
•
Bei Aufforderung „Extrahieren" anklicken

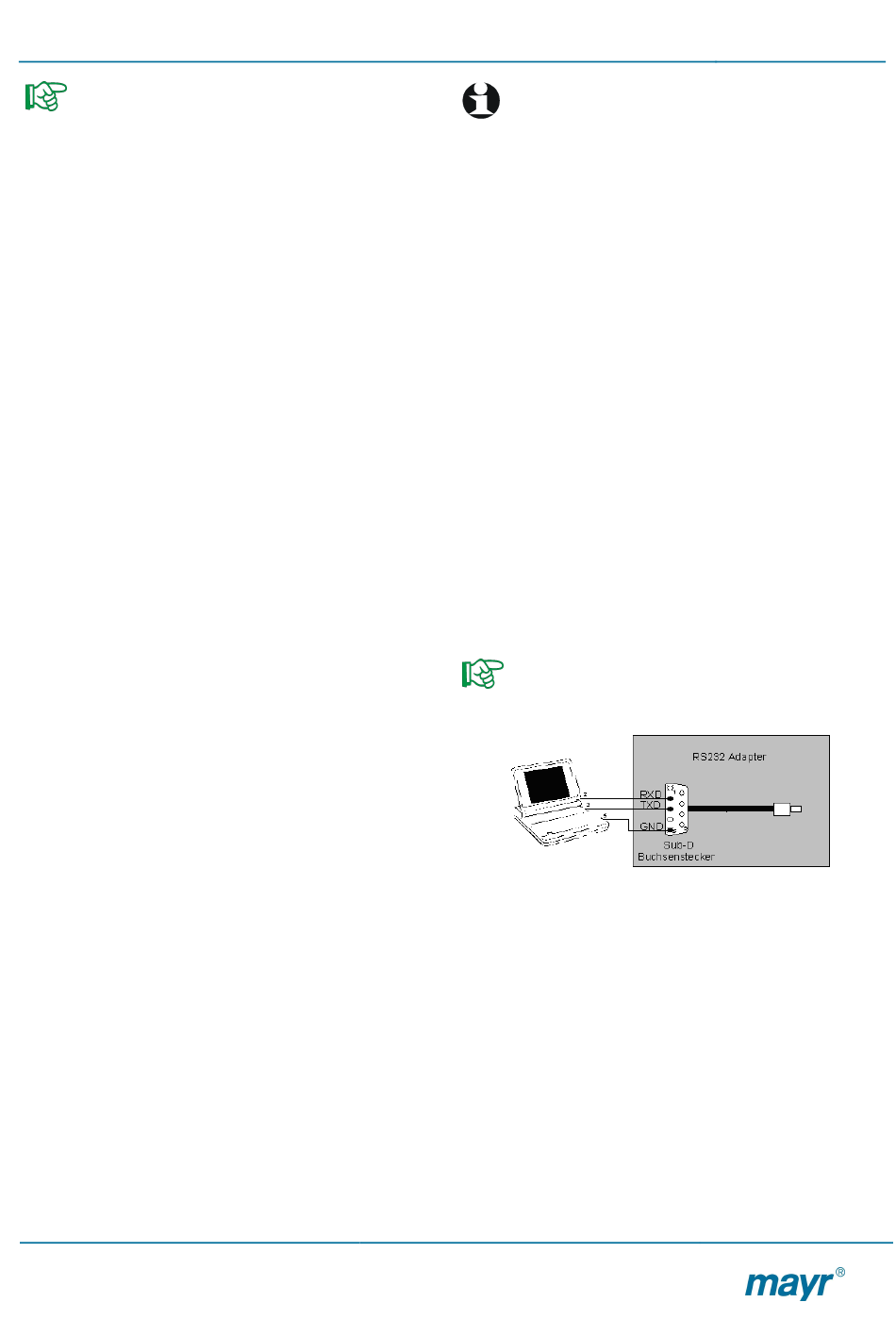

9.6 Serielle Schnittstelle

Die Kommunikation von Monitorprogramm und Regelgerät er-
folgt über einen RS232 – Adapter mit Sonderstecker und in-
tegriertem Pegelumsetzer (5V <-> RS232 Normpegel).
Achtung: Der Schnittstellenadapter beinhaltet keine Potenzi-
altrennung. Geräte- GND ist mit Schnittstellen- GND verbun-
den.
