10/41
Bosch Rexroth AG
Anschlussplan
6 Anschlussplan

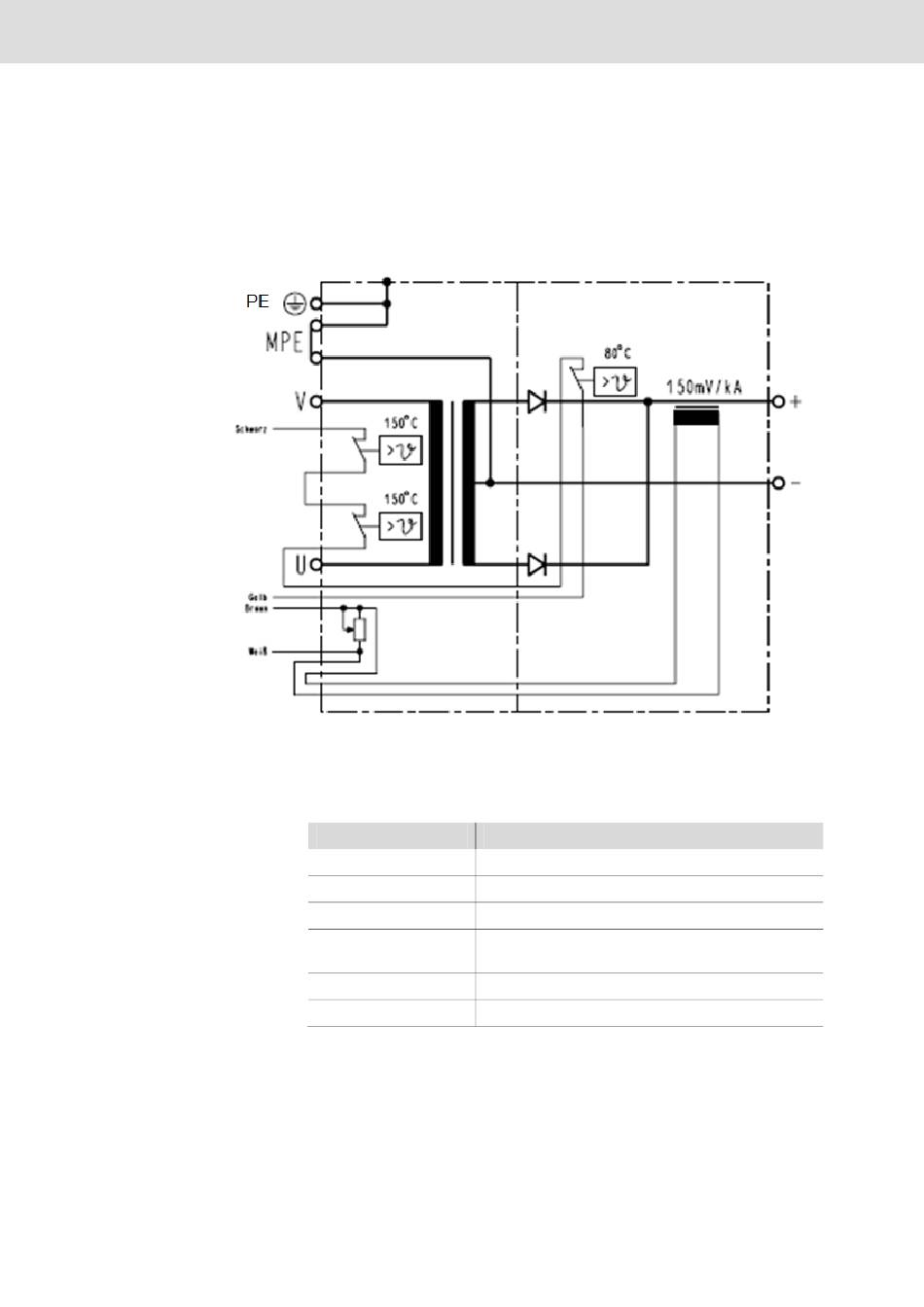

Abb. 2: Anschlussplan PSG 6170.00 ASTK
Bezeichnungen Anschlussplan- PSG 6170.00 ASTK
Tabelle 4:
Bezeichnung
U, V
PE
MPE
Schwarz, Gelb
+, -
Braun, Weiß
R911338820 | PSG 6170.00 ASTK
Bedeutung
Primäranschluss zum PSI
Anschluss Schutzleiter
MPE-Brücke (Schutzleiterbrücke)
Anschluss Temperaturschalter zur Überwachung der
Primärwicklung und Diodenüberwachung
Sekundäranschluss. Zu den Elektroden
Stromsensoranschluss
