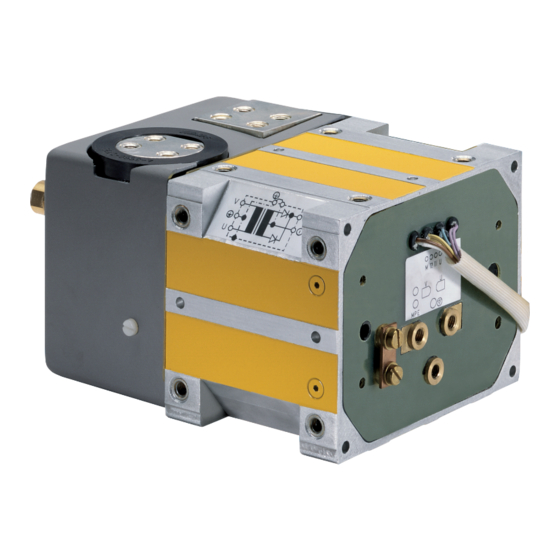

Rexroth PSG 6130.00 PTK
Mittelfrequenz-Schweißtransformator
Medium-Frequency Welding Transformer
Typspezifi sche Anleitung | Type-Specifi c Instructions
Linear Motion and
Assembly Technologies
Pneumatics
Service
R911172342
Edition 01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Rexroth PSG 6130.00 PTK

Inhaltszusammenfassung für Bosch Rexroth PSG 6130.00 PTK

  • Seite 1 Electric Drives Linear Motion and and Controls Hydraulics Assembly Technologies Pneumatics Service Rexroth PSG 6130.00 PTK R911172342 Edition 01 Mittelfrequenz-Schweißtransformator Medium-Frequency Welding Transformer Typspezifi sche Anleitung | Type-Specifi c Instructions...
  • Seite 2 Eigenschaften. Die Angaben entbinden den Verwender nicht von eigenen Beurteilungen und Prüfungen. Unsere Produkte unterliegen einem natürlichen Verschleiß- und Alterungsprozess. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

  • Seite 3: Inhaltsverzeichnis

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 3/33 Inhalt Zu dieser Dokumentation ................5 Gültigkeit der Dokumentation ............. 5 Erforderliche und ergänzende Dokumentationen ....... 5 Darstellung von Informationen ............6 1.3.1 Sicherheitshinweise ............6 1.3.2...
  • Seite 4 4/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342...

  • Seite 5: Zu Dieser Dokumentation

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 5/33 Zu dieser Dokumentation Gültigkeit der Dokumentation Diese Dokumentation gilt als Ergänzung für den Mittelfrequenz- Schweißtransformatoren der Baureihe PSG 6xxx. Der Inhalt bezieht sich auf • das Maßblatt •...

  • Seite 6: Darstellung Von Informationen

    6/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Darstellung von Informationen Damit Sie mit dieser Dokumentation schnell und sicher mit Ihrem Produkt arbeiten können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt.

  • Seite 7: Sicherheitshinweise

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 7/33 Sicherheitshinweise Dieses Kapitel enthält wichtige Informationen zum sicheren Umgang mit dem beschriebenen Produkt. Die Sicherheitshinweise sehen Sie bitte unter Tab. 1: Erforderliche und ergänzende Dokumentationen nach.
  • Seite 8 8/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 9: Maßblatt

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 9/33 Maßblatt Abb. 1: Maßblatt PSG6130.00 PTK...
  • Seite 10 10/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 11: Anschlussplan

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 11/33 Anschlussplan Abb. 2: Anschlussplan PSG 6130.00 PTK Tab. 4: Bezeichnungen Anschlussplan Bezeichnung Bedeutung U, V Primäranschluss zum PSI Anschluss Schutzleiter T, Pin 1 und 4 Anschluss Temperaturschalter zur Überwachung der Primärwicklung und...
  • Seite 12 12/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 13: Belastungsdiagramm

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 13/33 Belastungsdiagramm Abb. 3: Belastungsdiagramm PSG 6130.00 PTK mit 6 l/min, I sek (A), ED (%) Hinweis: Die Berechnung der ED befindet sich in der Anleitung Rexroth PSG 6xxx Mittelfrequenz-Schweißtransformatoren siehe Tab.1:Erforderliche und...
  • Seite 14 14/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 15: Technische Daten

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 15/33 Technische Daten Tab. 2: PSG6130.00 PTK Technische Daten Bezeichnung PSG6130.00 PTK Primärspannung U 530 V Frequenz 1000 Hz Ausgangs - Gleichspannung U 9,5 V Ausgangs - Dauerstrom I...
  • Seite 16 16/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 17: Widerstandskennlinie Psg6130.00 Ptk

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 17/33 Widerstandskennlinie PSG6130.00 PTK Widerstandskennlinie PSG 6130 Isek (KA) Abb. 4: Widerstandskennlinie PSG6130.00 PTK, Rsek(µOhm), Isek (kA)
  • Seite 18 18/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Notizen:...

  • Seite 19: Bestellnummern Und Zubehör

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 19/33 10 Bestellnummern und Zubehör Tabelle 5 Bestellnummern Bezeichnung Bestellnummer PSG 6130.00 PTK R911171823 Kabel für Sensorik 1070 913494 LiYCY 2 x 2 x 0,75 mm²; geschirmt.
  • Seite 20 20/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Transformatorauswahl BOS Notizen:...
  • Seite 21 PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 21/33 Contents To this Documentation ................23 Validity of the documentation ............23 Required and supplementary documentation ........23 Display of information ............... 23 1.3.1 Safety instructions ............24 1.3.2...
  • Seite 22 © This document, as well as the data, specifications, and other information set forth in it, are the exclusive property of Bosch Rexroth AG. It may not be reproduced or given to third parties without its consent.

  • Seite 23: To This Documentation

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 23/33 To this Documentation To this Documentation Validity of the documentation This documentation applies to Rexroth Medium-Frequency Welding Transformer PSG 6xxx. The content belong to • Dimensions and locations •...

  • Seite 24: Safety Instructions

    24/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 To this Documentation 1.3.1 Safety instructions The Safety instructions please look in Tab. 1: Required and supplementary documentation. 1.3.2 Symbols The following symbols mark notes that are not safety-relevant but increase the understanding of the documentation.

  • Seite 25: Safety Instructions

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 25/33 Safety instructions Safety instructions The Safety instructions please look in Tab. 1: Required and supplementary documentation. General notes for property damages and product damages General notes for property damages and product damages please look in Tab. 1: Required and supplementary documentation.
  • Seite 26 26/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Scope of delivery Notes:...

  • Seite 27: Dimensions And Locations

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 27/33 Dimensions and locations Dimensions and locations Abb. 5: Dimensions and locations PSG 6130.00 PTK...
  • Seite 28 28/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Dimensions and locations Notes:...

  • Seite 29: Circuit Diagram

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 29/33 Circuit diagram Circuit diagram Abb. 6: Circuit diagram PSG 6130.00 PTK Tab. 5: Circuit diagram names Name in circuit diagram Meaning U, V Primary connection. To PSI...

  • Seite 30: Load Diagrams

    30/33 Bosch Rexroth AG | Electric Drives and Controls PSG 6130.00 PTK | R911172342 Load diagrams Load diagrams Abb. 7: Load diagrams PSG 6130 PTK with 6 l/min, I sek (A), duty cycle (%) Notice: The calculation of the duty cycle (ED) is in the operation manual Rexroth PSG 6xxx Medium-Frequency Welding Transformer, please refer to Tab.1:...

  • Seite 31: Technical Data

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 31/33 Technical data Technical data Tab. 6: PSG6130.00 PTK Technical data Name PSG 6130.00 PTK Primary voltage U 530 V Frequency 1000 Hz No-load DC voltage U...

  • Seite 32: Current / Resistance Characteristic

    32/33 Bosch Rexroth AG PSG 6130.00 PTK | R911172342 Current / resistance characteristic Current / resistance characteristic Abb. 8: Current/ resistance characteristic, Rsek (µOhm), Isek (kA)

  • Seite 33: Part Numbers And Accessories

    PSG 6130.00 PTK | R911172342 Bosch Rexroth AG | Electric Drives and Controls 33/33 Part numbers and accessories 10 Part numbers and accessories Tabelle 5 Part numbers Name Part number PSG 6130.00 PTK R911171823 Sensor cables; 1070 913494 LiYCY 2 x 2 x 0,75 mm²; shielded Please specify designed length in order.
  • Seite 34 Bosch Rexroth AG Electric Drives and Controls P.O. Box 13 57 97803 Lohr, Germany Bgm.-Dr.-Nebel-Str. 2 97816 Lohr, Germany Tel. +49 (0)93 52-40-0 +49 (0)93 52-48 85 www.boschrexroth.com/electrics Printed in Germany R911172342 DOK-PSG***-6130.00-PTK-IT01-D0-P...
