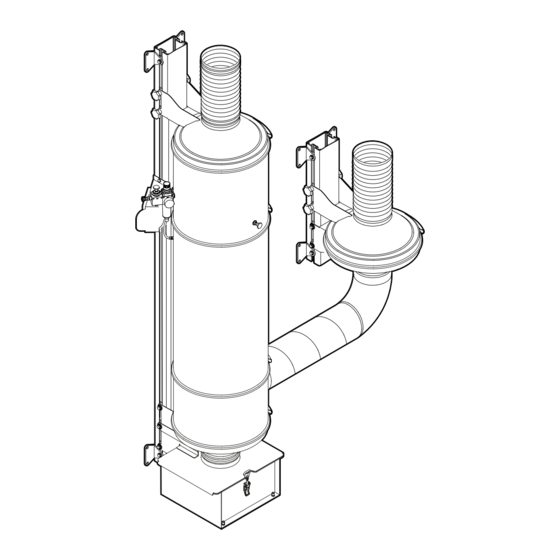

Fumex CVP STD Handbuch
Inhaltsverzeichnis
Verwandte Anleitungen für Fumex CVP STD
Inhaltszusammenfassung für Fumex CVP STD
- Seite 1 Handbuch STD/W3...
-
Seite 2: Inhaltsverzeichnis
8.1 Reinigung 2.3 Sicherheitsschilder 8.2 Wartungsplan 2.4 Schutzausrüstung 8.3 Austausch der Filterpatrone 2.5 Allgemeine Warnhinweise und Informationen 4 8.3.1 Filtereinheit CVP STD 8.3.2 Filtereinheit CVP W3 3 Produktbeschreibung 8.4 Staubsammelbehälter entleeren 8.4.1 Filtereinheit CVP STD 3.1 Seriennummer und Produktbezeichnung 3.2 Aufkleber und Sicherheitsschilder 8.4.2 Filtereinheit CVP W3... -
Seite 3: Einleitung
Selbstverständlich erfüllen sie alle geltenden Sicherheits- und Umweltanforderungen. • Elektrische Ausrüstungen von Maschinen EN 60204-1 Wenden Sie sich bei Fragen zu FUMEX oder unseren Produkten bitte an Ihren Händler oder die Vertriebsab- Die vollständige EU-Konformitätserklärung erhalten Sie teilung von FUMEX. -
Seite 4: Sicherheit
2.2 Warnstufen (am Produkt) Arbeiten an der Elektrik der Maschine dürfen Die Sicherheitsschilder an Produkten von Fumex ver- nur von Elektrikern durchgeführt werden, wenden Farben und Signalwörter gemäß ISO 3864-2. die gemäß den vor Ort geltenden Vorschrif-... -
Seite 5: Produktbeschreibung
FUMEX CVP STD/W3 3 Produktbeschreibung 3.1 Seriennummer und Produktbezeichnung Siehe Typenschild am Produkt. 3.2 Aufkleber und Sicherheitsschilder Fehlende oder unleserlich gewordene Sicher- heitsschilder müssen vor Verwendung der Maschine ausgetauscht werden. Gemäß Fig. 1. 1. Sicherheitsschild „Gehörschutz verwenden” 2. Typenschild 3. W3 Zulassungsaufkleber (IFA) 4. -
Seite 6: Einsatzbereich
10. Druckluftbehälter 3.3.1 Ausführungen (Einlass) 11. Steuerelement zur Das Produkt ist in zwei Ausführungen erhältlich: 3. Filtergehäuse Druckluftreinigung • Filtereinheit CVP STD 12. Druckregler 4. Auslass • Filtereinheit CVP W3 5. Auffangbehälter mit 13. Abschließbarer Das Handbuch gilt für beide Ausführungen. -
Seite 7: Funktion
FUMEX CVP STD/W3 3.5 Funktion 3.5.1 Filtereinheit CVP STD Die Filtereinheit CVP ist für den Einsatz als Einzelgerät und als Teil einer größeren Einheit vorgesehen. Bei Bedarf lässt sich das System erweitern, indem mehrere Filtereinheiten nebeneinander angeordnet und an den- selben Abluftkanal angeschlossen werden. -
Seite 8: Vorbereitung Für Die Inbetriebnahme
* Nur bei Filtereinheit CVP W3 2. Auf Schäden und fehlende Teile prüfen. Wenn Sie diesbezüglich etwas feststellen, bitte den Spediteur und Ihre Fumex Vertretung vor Ort kontaktieren. 3. Das Verpackungsmaterial gemäß den vor Ort gel- tenden Recyclingvorschriften entsorgen. 4.3.2 Wartungsbereich Vor dem Einbau ist es wichtig, sicherzustel- len, dass der Filter genug Platz für Service... -
Seite 9: Installation
Abbildungen gezeigt an der Wand. Eine Filtereinheit Kabel und Kabelquerschnitt sind gemäß den nationalen Vorschriften für ortsfeste Anlagen Fumex empfiehlt den Ventilator FB 110. zu wählen. Die Filtereinheit CVP W3 hat ein W3-Zertifikat Der Druckwächter CV BW3 wird mit 230 V mit dem Ventilator FB 110 als eine Einheit. -
Seite 10: Inbetriebnahme
FUMEX CVP STD/W3 5 Inbetriebnahme 5.2 Einschalten Eventuelle Fehler/Defekte müssen vor dem 5.1 Vor der Inbetriebnahme Anschluß an die Stromversorgung behoben werden. Die Punkte 1 und 2 dürfen nur bei gesicher- Die Anlage darf nur von entsprechend ter Maschine durchgeführt werden. Die... -
Seite 11: Vorbeschichtung
Partikel ansammeln. 3. Der Filter ist jetzt betriebsbereit. Nach einer Weile der Filternutzung verstopft das Filter- * Nur bei Filtereinheit CVP STD medium. Es ist dann eine manuelle Reinigung erforder- lich, um einen Leistungsabfall und eine Beschädigung des Patronenfilters zu verhindern. -
Seite 12: Fehlersuche
Vorfilter verbraucht. Vorfilter reinigen oder austauschen. 1. Schlechter Luftstrom. Die Saugleistung der Ventilators überprüfen. Ventilator defekt. Wenn der Ventilator defekt ist, bitte Fumex kontaktieren. Kanalsystem verstopft. Den Kanalsystem von innen reinigen. Loch im Kanalsystem. Das Kanalsystem austauschen. Feuchter Staub lagert sich 2. -
Seite 13: Wartung
FUMEX CVP STD/W3 8 Wartung 8.2 Wartungsplan Je nach Betriebsverhältnissen in den verschie- Alle Druckluftanschlüsse nach Abschluss der denen Anlagen können die Wartungsintervalle Reparaturarbeiten überprüfen. variieren. Daher wird empfohlen, dass der jeweilige Benutzer/Bediener das für seine Anlage geltende Intervall selbst festlegt. -
Seite 14: Austausch Der Filterpatrone
Überprüfen, dass die Dichtung des Filter- patrone unbeschädigt ist. Die Dichtung ggf. austauschen. Fig. 9 8.3.1 Filtereinheit CVP STD 1. Das System ausschalten und den Druckluftbehälter entleeren (siehe Abschnitt 8.6.1 Druckluftbehälter entleeren). 2. Die Drehknäufe (1, Fig. 9) für den Auslass und den Spannring (2) zwischen Filtergehäuse und... -
Seite 15: Filtereinheit Cvp W3
FUMEX CVP STD/W3 8.3.2 Filtereinheit CVP W3 1. Das System ausschalten und den Druckluftbehälter entleeren (siehe Abschnitt 8.6.1 Druckluftbehälter entleeren). 2. Die Drehknäufe (1, Fig. 9) für den Auslass und den Spannring (2) zwischen Filtergehäuse und Betäti- gungszylinder lösen. 3. Anschließend den Betätigungszylinder (3) nach oben schieben und sicher am Aluminiumprofil be- 180°... -
Seite 16: Staubsammelbehälter Entleeren
Überprüfen, dass die Dichtung des Stau- 2 x Magnet MG-80 bsammelbehälters unbeschädigt ist. Die Dichtung ggf. austauschen. 8.4.1 Filtereinheit CVP STD 1. Das System abschalten. 2. Den Exzenterverschluss lösen und den Staubsam- melbehälter herausziehen. 3. Den Inhalt des Staubsammelbehälters gemäß den geltenden Gesetzen und Vorschriften entsorgen. -
Seite 17: Austausch/Reinigung Des Prefilter Cvm
Spannring (2) lösen. 3. Anschließend den oberen Kegel (3) nach oben schie- ben und sicher am Aluminiumprofil (4) befestigen. Fig. 16 8.5.1 Filtereinheit CVP STD 1. Das System ausschalten und den Druckluftbehälter entleeren (siehe Abschnitt 8.6.1 Druckluftbehälter entleeren). 2. Den Drehknopf (1, Fig. 16) des oberen Kegels und den Spannring (2) lösen. -
Seite 18: Druckluft
FUMEX CVP STD/W3 9 Außerbetriebnahme 8.6 Druckluft Bei Service- und sonstigen Wartungsarbeiten 9.1 Endgültige Außerbetriebnahme/ ist der Sicherheitsschalter zu verriegeln und Demontage/Entsorgung das Hauptsystem abzuschalten. Die endgültige Außerbetriebnahme und Demontage des Produktes darf nur durch autorisiertes durch persön- liche Schutzausrüstung gesichertes Personal erfolgen. -
Seite 19: Technische Informationen
Ø160 Ø404 Ø160 22 L 16x Ø10,5 10.2 Technische Daten Gewicht: CVP STD CVP W3 Vorfilter CVM Filter ..........CVP STD CVP W3 44 kg 44 kg 8 kg Filterpatronentyp: ......CFS 149 CFS 149 W3 Material: ........... Polyester Polyester/PTFE... -
Seite 20: Schaltplan Und Pneumatik
FUMEX CVP STD/W3 10.3 Schaltplan und Pneumatik A Ventil E Ventil R1 Filter R2 Druckluftbehälter T Regulator F Ventil U Manometer 10.4 Schaltplan und Elektronik 10.4.1 Filtereinheit CVP W3 -BP1 -PJ1 Handbuch... -
Seite 21: Explosionszeichnung
FUMEX CVP STD/W3 10.5 Explosionszeichnung Handbuch... -
Seite 22: Zubehör Und Ersatzteile
FUMEX CVP STD/W3 11 Zubehör und Ersatzteile Filterpatrone CFS 149 Art.-Nr. 112145 Filterpatrone zur Nutzung bei normaler Belastung, wie z. B. bei Schweißarbeiten oder Steinstaub. Der Filter besteht aus Polyester- material und ist inwändig mit Streckblechen geschützt. Fig. 20 Filterpatrone CFS 149W3 Filterpatrone zur Verwendung bei normaler Belastung in Anlagen gemäß... -
Seite 23: Notizen
FUMEX CVP STD/W3 12 Notizen Handbuch... - Seite 24 DAS FUMEX-PRODUKTSORTIMENT UMFASST ABSAUGARME · ABGASABSAUGUNG · VENTILATOREN · FILTER · STEUERAUTOMATIK · WERKSTATTAUSRÜSTUNG Verkstadsvägen 2, 93161 Skellefteå, Schweden • Tel.: +46 910 361 80 • Fax: +46 910 130 22 • E-mail: info@fumex.se www.fumex.de...
