Montage des E-Systems
Bei der Installation von Europakarten nach IEC 50029
muss die Schutzart IP20 eingehalten werden. Diese
Schutzart wird durch folgende Montagemöglichkeiten
erreicht:
1. Montage eines modularen Baugruppenträgers mit
Lochblechen außerhalb des Stromkreises.
2. Montage eines modularen Baugruppenträgers im
Schaltschrank.
Modular Rack
folgenden Verdrahtungsverfahren stehen zur Verfügung:
Die
HL
=
Handlötverfahren
WW =
Drahtwickeltechnik (1 mm x 1 mm)
ST
=
Standard-Termipoint-Verfahren (1,6 mm x 0,8 mm)
MT
=
Maxi-Termipoint-Verfahren (2,4 mm x 0,8 mm)
CSI
=
Crimp- und Schnappverfahren
Der Typenschlüssel auf dem Datenblatt kann für die Bestellung
von modularen Baugruppenträgern verwendet werden.
Gerne versuchen wir, Ihren speziellen Anforderungen an
modulare Baugruppenträger, die hier nicht abgedeckt werden,
gerecht zu werden. Zum Beispiel: modulare Baugruppenträger
mit gemischten Steckdosen, mit integrierten Klemmen oder
kürzere modulare Baugrup
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung/Systembeschreibung E-System
penträger.

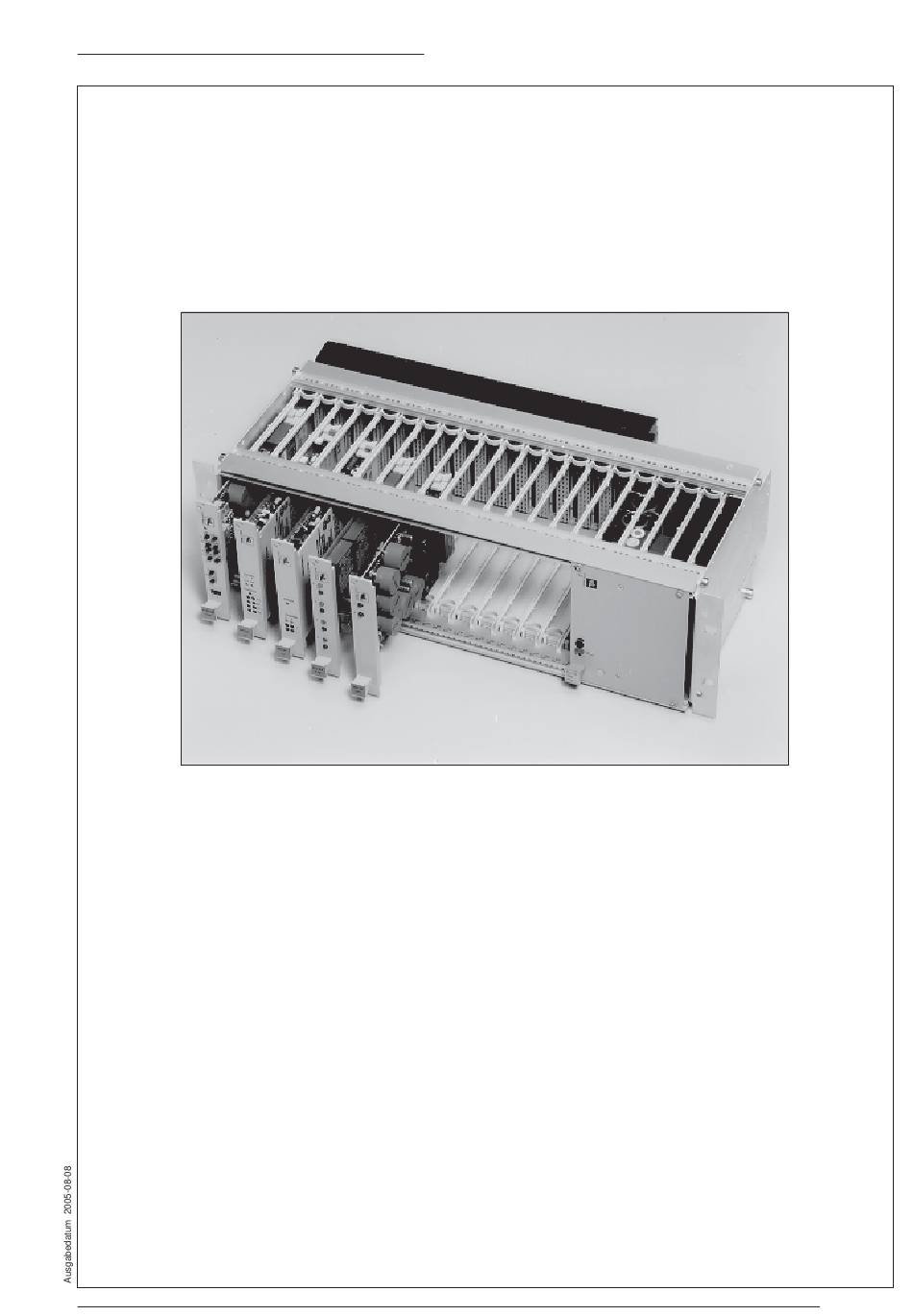

Modularer Buagruppenträger
Zum Einbau der Europakarten stehen modulare 19"-
Baugruppenträger nach DIN 41494, Teil 5 unter der
Typenbezeichnung BGT21/E... zur Verfügung. Die modu-
laren Baugruppenträger verfügen standardmäßig über 21
Steckplätze und sind für den Einbau in 19"-Rollenführun-
gen oder 19"-Baugruppenträgern mit einer Reihe von
Befestigungslöchern nach DIN 41494 geeignet (Sonder-
ausführungen für die Wandmontage sind auf Wunsch
verfügbar).
Copyright Pepperl+Fuchs, Printed in Germany
3
