Notice de montage et d'utilisation
CHAPITRE 3
INSTALLATION
m
DANGER
REMARQUE
REMARQUE
Sonde de pression AIR1-CAP

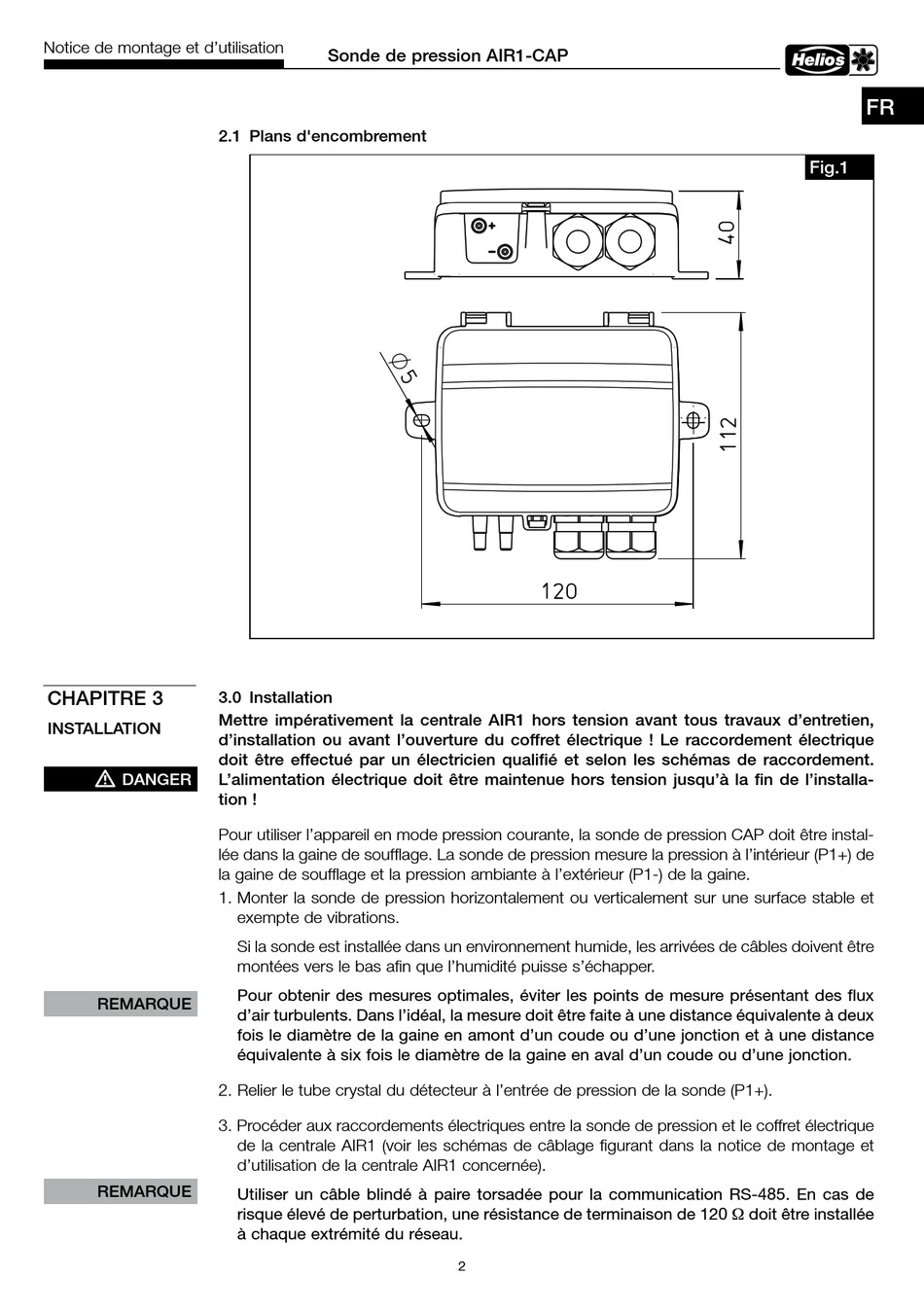

2.1 Plans d'encombrement
3.0 Installation
Mettre impérativement la centrale AIR1 hors tension avant tous travaux d'entretien,
d'installation ou avant l'ouverture du coffret électrique ! Le raccordement électrique
doit être effectué par un électricien qualifié et selon les schémas de raccordement.
L'alimentation électrique doit être maintenue hors tension jusqu'à la fin de l'installa-
tion !
Pour utiliser l'appareil en mode pression courante, la sonde de pression CAP doit être instal-
lée dans la gaine de soufflage. La sonde de pression mesure la pression à l'intérieur (P1+) de
la gaine de soufflage et la pression ambiante à l'extérieur (P1-) de la gaine.
1. Monter la sonde de pression horizontalement ou verticalement sur une surface stable et
exempte de vibrations.
Si la sonde est installée dans un environnement humide, les arrivées de câbles doivent être
montées vers le bas afin que l'humidité puisse s'échapper.
Pour obtenir des mesures optimales, éviter les points de mesure présentant des flux
d'air turbulents. Dans l'idéal, la mesure doit être faite à une distance équivalente à deux
fois le diamètre de la gaine en amont d'un coude ou d'une jonction et à une distance
équivalente à six fois le diamètre de la gaine en aval d'un coude ou d'une jonction.
2. Relier le tube crystal du détecteur à l'entrée de pression de la sonde (P1+).
3. Procéder aux raccordements électriques entre la sonde de pression et le coffret électrique
de la centrale AIR1 (voir les schémas de câblage figurant dans la notice de montage et
d'utilisation de la centrale AIR1 concernée).
Utiliser un câble blindé à paire torsadée pour la communication RS-485. En cas de
risque élevé de perturbation, une résistance de terminaison de 120 Ω doit être installée
à chaque extrémité du réseau.
120
120
2 2
FR
Fig.1
