SET/S2
Installations- und Betriebsanleitung
Hinweis! Wenn Sie die Sonde in einem separaten
Wasserbehälter überprüfen, muss das eingeleitete
Wasser etwa 30 min still stehen. Dadurch wird
verhindert, dass Luftblasen an die Kontaktflächen
der Sonde gelangen und einen Fehlalarm auslö-
sen.
Sonde funktioniert nicht
Stellen Sie sicher, dass die Kontrollleuchte „Fehler"
zur Meldung von Fehlfunktionen aus ist. Wenn die
Kontrollleuchte leuchtet, beheben Sie eventuellen
Ausfall oder Kurzschluss im Stromkreis.
Sie können die Funktion der Sonde auch durch
Ermitteln des Stromverbrauches (I) mit einem Uni-
versalmessgerät überprüfen.
Befindet sich die Sonde im
explosionsgefährdeten Bereich, muss
das verwendete Universalmessgerät über
Exi-Klassifikation verfügen.
Messen Sie die Spannung zwischen den An-
schlüssen Nr. 1 und 2 der Steuereinheit. Die
Spannung muss zwischen 10,5 und 12 V liegen.
Schließen Sie das Strommessgerät an den Sen-
sorkreis an, indem Sie die Ader Nr. 1 von der
Steuereinheit trennen.

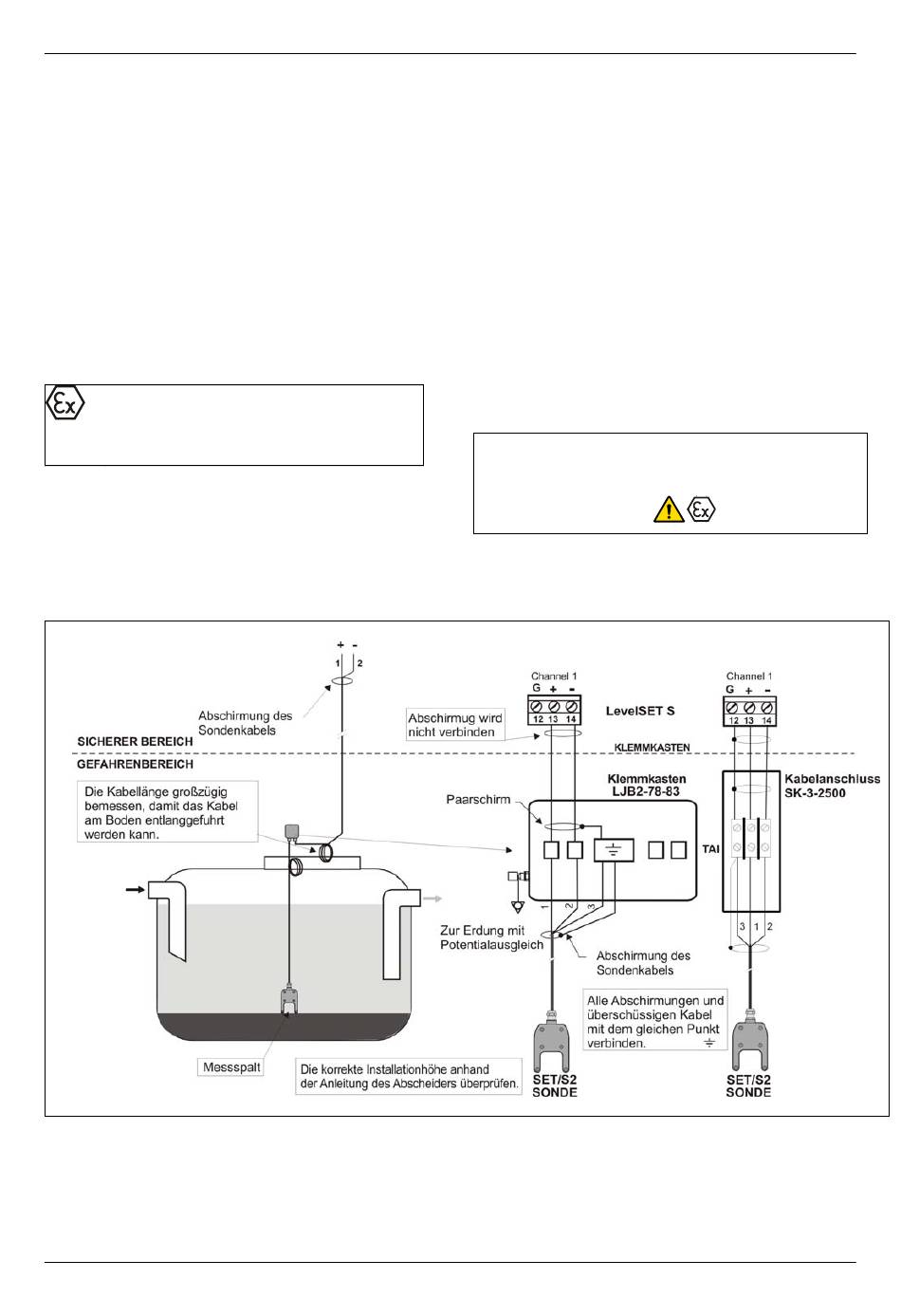

Abb. 6. Anschlussbeispiel 3
Änderungen vorbehalten
Die Stromstärke muss vom Ausgangswert in 10 s
auf die folgenden Werte wechseln:
Sonde in der Luft
Sonde im Schlamm
Sonde im Wasser
Beachten Sie die Verzögerung beim Aktivieren und
Unterbrechen des Alarms.

5. WARTUNG UND REPARATUR

Reinigen und überprüfen Sie die Sonde bei jeder
Entleerung des Schlammablagebereiches und im
Rahmen der jährlichen Wartung.
Falls erforderlich, können Sie eine milde Reini-
gungslösung (z. B. Geschirrspülmittel) und eine
Reinigungsbürste verwenden.
Wartung und Reparaturen am Ex-Gerät müssen
gemäß den Normen IEC 60079-17 und IEC 60079-
19 durchgeführt werden
4(4)
D27063Bg
13 - 14 mA (Alarm an)
12 – 14 mA (Alarm an)
6 – 7 mA (Alarm aus)
.
Copyright © 2010, Labkotec Oy
