3. ANSCHLÜSSE UND INSTALLATION

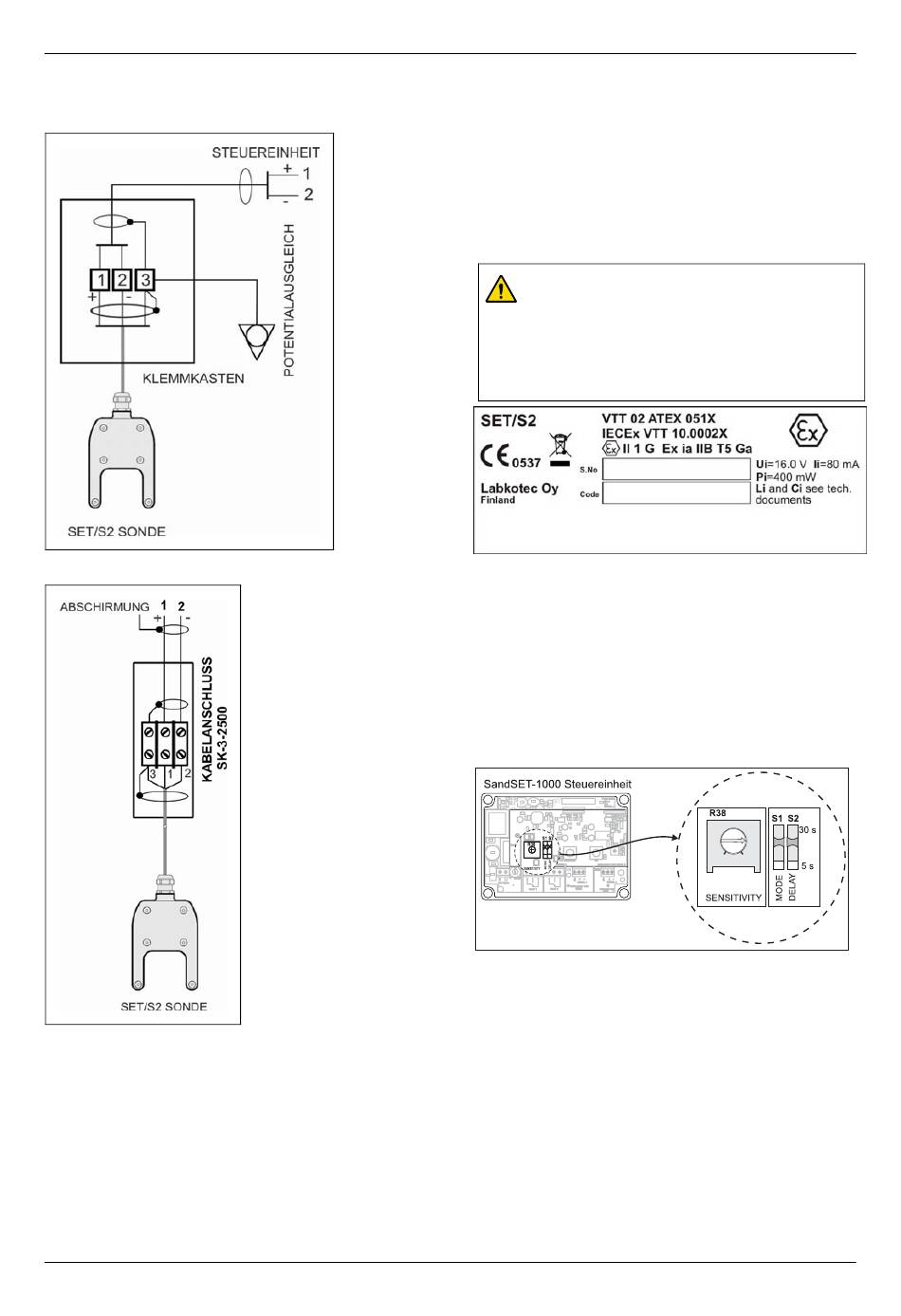

Abb. 3. Anschlussbeispiel 1
Abb. 4. Anschlussbeispiel 2
Die SET/S-Sonde ist mit einem abgeschirmten, 3-
adrigen Gerätekabel ausgerüstet. Schließen Sie
die nummerierten Adern (1 und 2) des Kabels an
die entsprechenden Pole der Steuereinheit an
(1 = +, 2 = -). Schließen Sie die Ader 3 zusammen
mit der Kabelabschirmung an den Potentialaus-
gleich an. Weitere Informationen hierzu finden Sie
in der Betriebsanleitung der Steuereinheit.
Änderungen vorbehalten
Lassen Sie die Sonde von der Decke des Tanks
am Kabel herunterhängen. Die empfohlene Höhe
für die Sonde ist 1/3 vom Tankboden.
Beachten Sie bei der Installation die möglichen
Füllstandsänderungen im Tank/Brunnen. Wenn die
Sonde frei in der Luft hängt, wird ein Fehlalarm
ausgelöst.
Abb 6. Beispiel der Installation eines Ölabschei-
ders.
In der Installationsphase die 5-stellige Ad-
resse von dem Code-Feld des Typschil-
des für späteren Gebrauch aufschreiben. Die
Adresse ist erforderlich, wenn der Sensor erneut
an das LevelSET S System oder an eine andere
Kontrolleinheit angeschlossen werden muss.
4. FUNKTIONSÜBERPRÜFUNG
Tauchen Sie die SET/S2-Sonde ins Wasser. Die
Alarmleuchte der Steuereinheit sollte innerhalb von
10 s ausgehen und das Relais von nun an in 5
oder 30 s auslösen, je nach gewählter Verzöge-
rung. Überprüfen Sie, dass die Einstellungen der
Steuereinheit entsprechend der Abbildung 5 sind.
Alte SET-Steuereinheiten (z.B. SET-111 und SET-
101) verfügen nicht über die
Abb. 5. Anstellungen
Durch die Anschlussverzögerung werden unnötige
Alarme verhindert, wenn Abfälle und sonstige Hin-
dernisse, die durch den Messspalt fließen und das
Messsignal augenblicklich dämpfen. Empfohlene
Verzögerung beträgt 30 s.
Tauchen Sie die SET/S2-Sonde ins Schlamm oder
Sand. Die Alarmleuchte der Steuereinheit sollte
innerhalb von 10 s eingehen und das Relais von
gewählten Verzögerung (5/30 s) auslösen. Wenn
die Sonde in der Luft ist, sollte der Alarm sich an-
schließen.
3(4)
D27063Bg
Verzögerungswahl.
