SET/S2
Installations- und Betriebsanleitung
1. ÜBERBLICK
Die SET/S2-Schlammsonde warnt vor hohem
Sand- oder Schlammniveau z. B. im Sandfang
oder im Ölabscheider. Dadurch lassen sich unnöti-
ge Ausstöße in die Kanalisation vermeiden.
SET/S2 befindet sich im Normalfall im Wasser -
unterhalb des Ölraums und ungefähr in der Mitte
des Schlammraums (s. Abbildung 2). Die Sonde
misst die Intensität der Ultraschallwellen durch das
Medium.
Die SET/S2-Sonde ist gemäß ATEX, Richtlinie
94/9/EG zugelassen und darf in explosionsgefähr-
deten Bereichen (0/1/2) eingesetzt werden.
Die SET/S2-Sonde wird an die Labkotec SET-
Warnanlage angeschlossen, Über die Relaisaus-
gänge der SET-Warnanlage kann der Schlamm-
alarm weitergeleitet werden.

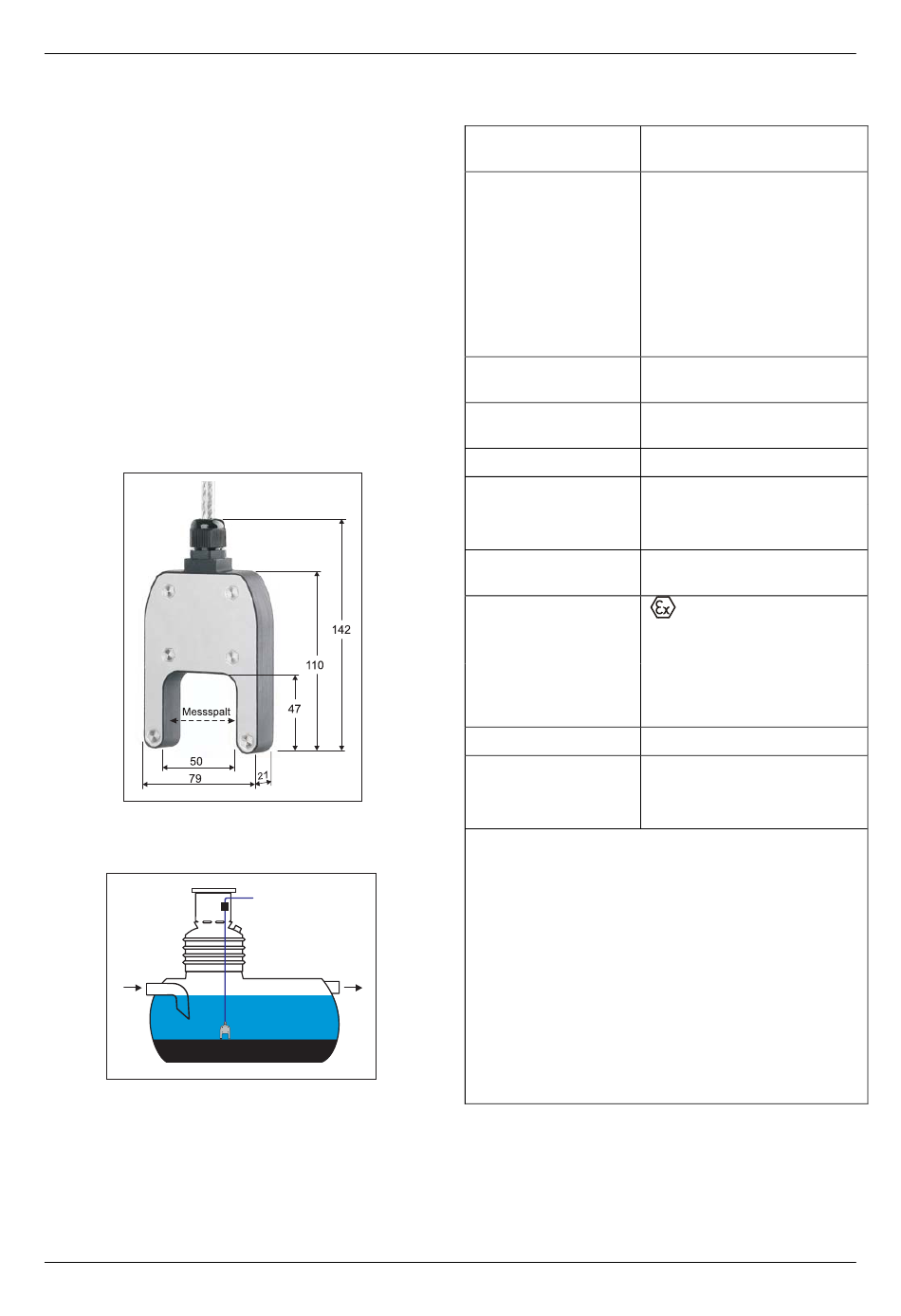

Abb. 1. SET/S2 mit Abmessungen
Abb. 2. Erkennung der Schlammschicht
am Boden eines Sandfangs
Änderungen vorbehalten

2. TECHNISCHE DATEN

Steuereinheit:
Kabel:
Materialien:
Temperaturbereiche:
Gewicht:
EMV
Störaussendung
Störfestigkeit
IP-Klassifikation:
Ex-Klassifikation:
Funktionsprinzip:
Herstellungsjahr:
Siehe Seriennummer
aus dem Typenschild
Die Sonde darf im explosionsgefährdeten Bereich der
Klasse 0/1/2 unter folgenden Spezialbedingungen (X)
installiert werden:
- Umgebungstemperatur beträgt -25 bis +60°C
- Die Sonde wird an Potentialausgleich über die Ader Nr.
3 des Sondenkabels angeschlossen. Auch der Kabel-
mantel wird an den Potentialausgleich angeschlossen.
- Eventuelle Verlängerung des Sondenkabels wird mit
Anschlussdose LJB2-78-83 / LJB3-78-83 ausgeführt, die
an den Potentialausgleich angeschlossen ist.
Bei der Installation sind die zuständigen Normen einzu-
halten: EN 60079-25 Eigensichere Systeme"i" und/oder
EN 60079-14 Elektrische Anlagen für gefährdete Berei-
che.
2(4)
D27063Bg
SET-Warnanlage von
Labkotec
Ölbeständiges, abgeschirmtes
Gerätekabel 3 × 0,5 mm
Standardlänge: 5 m. Auf
Wunsch auch in Längen bis zu
15 m lieferbar. Das Kabel kann
bei Bedarf mit entsprechen-
dem Gerätekabel verlängert
werden.
Max. linearer Widerstand des
Kabels: 75 Ω.
PP, PVC, AISI 316, AISI 304,
NBR
Betrieb: 0 bis +60 °C
Lagerung: -25 bis +60 °C
ca. 450 g
EN 61000-6-3
EN 61000-6-2
Sonde: IP68
Anschlussdose: IP67
II 1 G Ex ia IIB T5 Ga
VTT 07 ATEX 051X
IECEx VTT 10.0002X
Ui = 16 V Ii = 80 mA
Pi = 320 mW Li = 80 μH
Ci = 3 nF
Ultraschall
xxx x xxxxx xx YY x
in dem YY = Herstellungsjahr
(z.B. 10 = 2010)
