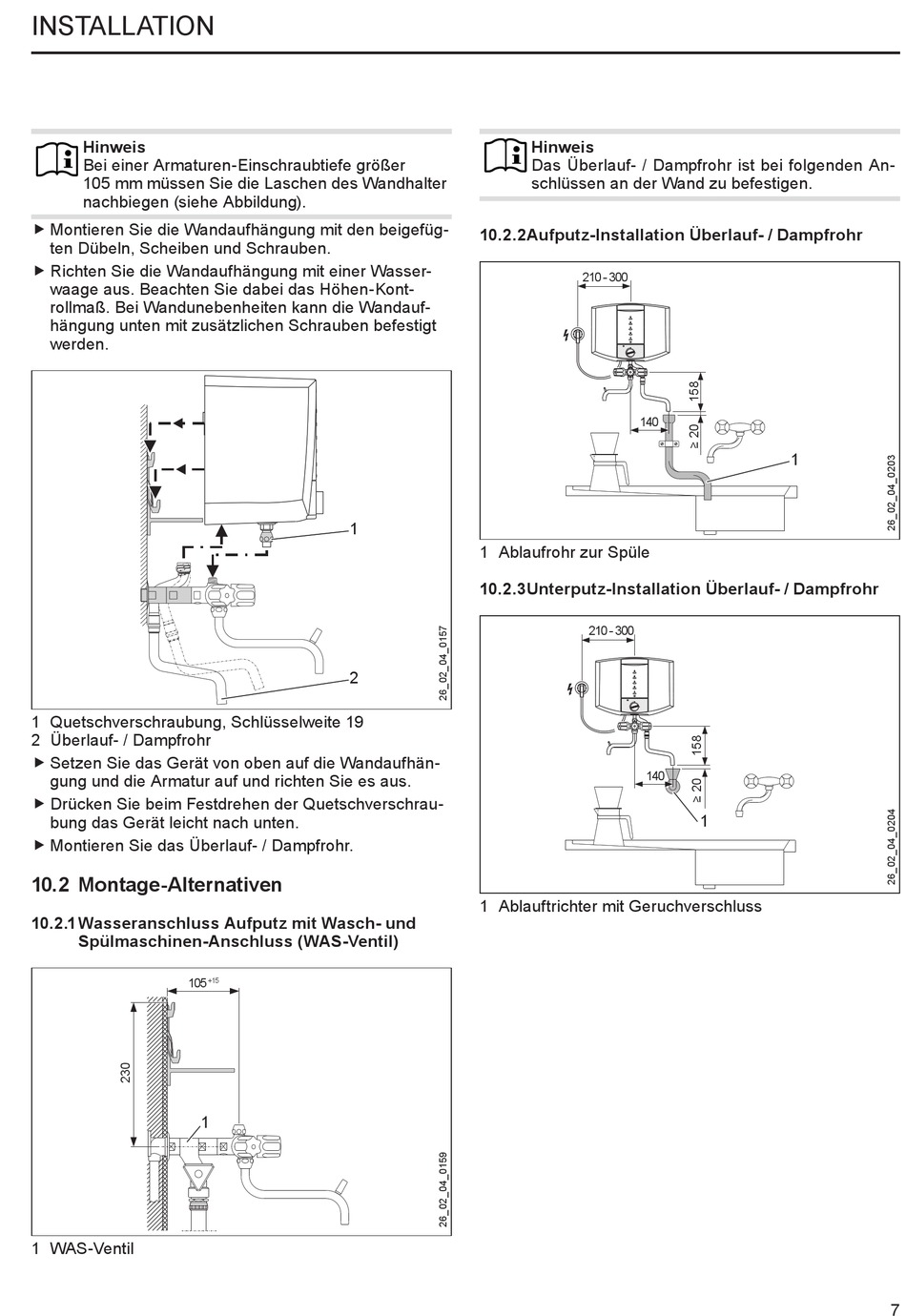

INSTALLATION
Hinweis
Bei einer Armaturen-Einschraubtiefe größer
105 mm müssen Sie die Laschen des Wandhalter
nachbiegen (siehe Abbildung).
f Montieren Sie die Wandaufhängung mit den beigefüg-
f
ten Dübeln, Scheiben und Schrauben.
f Richten Sie die Wandaufhängung mit einer Wasser-
f
waage aus. Beachten Sie dabei das Höhen-Kont-
rollmaß. Bei Wandunebenheiten kann die Wandauf-
hängung unten mit zusätzlichen Schrauben befestigt
werden.
1 Quetschverschraubung, Schlüsselweite 19
2 Überlauf- / Dampfrohr
f Setzen Sie das Gerät von oben auf die Wandaufhän-
f
gung und die Armatur auf und richten Sie es aus.
f Drücken Sie beim Festdrehen der Quetschverschrau-
f
bung das Gerät leicht nach unten.
f Montieren Sie das Überlauf- / Dampfrohr.
f
10.2 Montage-Alternativen
10.2.1 Wasseranschluss Aufputz mit Wasch- und
Spül maschinen-Anschluss (WAS-Ventil)
105
1
1 WAS-Ventil
1
2
+15
Hinweis
Das Überlauf- / Dampfrohr ist bei folgenden An-
schlüssen an der Wand zu befestigen.
10.2.2 Aufputz-Installation Überlauf- / Dampfrohr
210 - 300
140
1 Ablaufrohr zur Spüle
10.2.3 Unterputz-Installation Überlauf- / Dampfrohr
210 - 300
140
1 Ablauftrichter mit Geruchverschluss
1
1
7
