CICLOSPORT CM 2.11 Master Bedienungsanleitung

D
Herzlichen Glückwunsch!
Mit dem CICLOMASTER CM 2.11 haben Sie einen Fahrradcomputer von höchster
Präzision erworben. Er verfügt über modernste Elektronik und ist wetterfest.
Die Besonderheit des CM 2.11: nach dem Einstellen der nötigen Voreinstellungen sind
keine Tastenbetätigungen mehr nötig, die Anzeige der Geschwindigkeit, Durchschnitts ge-
schwindigkeit und Distanz erfolgt automatisch kurz nach der ersten Radumdrehung.
Bitte lesen Sie diese Bedienungsanleitung genau durch.
Die Aktuellste Version finden sie bei uns auf der Homepage.
Lieferumfang:
- CICLOMASTER CM 2.11
- Batterie Typ CR 2032
- Lenkerhalter mit Radsensor und Kabelbinder
für die Befestigung
- Speichenmagnet 0
- Batteriedeckel
1. Montage
Der Lenkerhalter kann sowohl am Lenker als auch am
Vorbau befestigt werden.
Bild 1: Montage am Lenker (Position A) und am
Vorbau (Position B) möglich
E=5
Bild 2: Für Montage am Vorbau (Position B) Oberteil
umschrauben
Schutzfolie auf der Unterseite des Lenkerhalters
abziehen
Lenkerhalter auf gewünschte Stelle setzen, leicht
andrücken und mit den Kabelbindern befestigen.
Bild 3: Sensorkabel spiralförmig um den rechten
Bremszug und rechten Gabelholm nach unten in
0 A=1
Richtung Nabe wickeln
K
Bild 4: Sensor mit den Kabelbindern befestigen und
überstehende Enden abschneiden
Bild 5: Magnet an einer Speiche gegenüber des
Senders befestigen
Sender und Magnet ausrichten (Abstand max. 3 mm)
Bild 6: CM 2.11 um eine Vierteldrehung nach links
gedreht in den Lenkerhalter setzen, zum Einrasten eine
E=5 F=6
Vierteldrehung nach rechts machen. Zum Abnehmen
den CM 2.11 wieder um eine Vierteldrehung nach
links drehen und abnehmen.
2. Inbetriebnahme
Der CM 2.11 hat keine Tasten im herkömmlichen
Sinn, die Einstellungen werden mit den zwei „Tasten"
auf der Unterseite gemacht. Diese Tasten können z.B.
K ?
mit einem Kugelschreiber gedrückt werden.
Bezeichnung der Tasten: (siehe Abb. 7)
Einlegen der Batterie:
Batterie Typ CR2032 mit dem Pluspol nach oben
einlegen. Batteriedeckel auflegen und mit Hilfe einer
Münze schließen. Nach dem Einlegen der Batterie
erscheint im Display die Anzeige des Radumfangs,
dabei blinkt die erste Stelle.
(Um erneut in den Einstellmodus zu kommen, im
normalen Betriebsmodus Set-Taste 3 Sek. lang
drücken.)
Um alle Werte und Einstellungen zu löschen, AC-Knopf
auf der Rückseite kurz drücken.
Für alle Einstellungen gilt: mit der SET-Taste wird
der blinkende Wert verändert, mit der STORE-Taste
wird der Wert gespeichert und zum nächsten Wert
übergegangen bzw. die nächste Einstellung angezeigt.
0
Einstellen des Radumfangs
Voreinstellung: 2155 mm
Wertebereich: 1000-3999 mm
Einstellen mit SET- und STORE-
Taste, weiter mit STORE-Taste.
E=5
Der Radumfang kann der folgenden Tabelle ent-
nommen oder selber gemessen werden.
Reifengröße
40-559 26 x 1,5
44-559 26 x 1,6
47-559 26 x 1,75
50-559 26 x 1,9
54-559 26 x 2,00
K
57-559 26 x 2,125
37-590 26 x 1 3/8
32-620 27 x 1 1/4
40-622 28 x 1,5
47-622 28 x 1,75
40-635 28 x 1 1/2
37-622 28 x 1 3/8
20-622 700 x 20C
23-622 700 x 23C
25-622 700 x 25C
28-622 700 x 28C
32-622 700 x 32C
Wenn der Radumfang selber gemessen werden soll,
eine Markierung am Vorderreifen und auf dem Boden
(z.B. mit Kreide) setzen. Mit dem Rad geradeaus,
genau eine Reifenumdrehung (mit richtigem Luftdruck
und Fahrergewicht) fahren und Stelle am Boden
markieren. Jetzt kann der exakte Radumfang zwischen
den beiden Markierungen am Boden abgemessen
werden (in mm) – s. Abb. 8.
0 A=1 B=3
Im Display erscheint die Anzeige
KM/hr.
Einstellen mit SET- und STORE-Taste, weiter mit
E=5 F=6 G=7
STORE-Taste.
0 A=1
Anschließend erscheint das Dis-
play zum Ein stellen der Gesamt-
kilo meter (bzw. Gesamt meilen),
dabei blinkt die letzte Stelle.
Wertebereich: 00000-99999
km bzw. mi (= Meilen)
K ? E=5 F=6 ?
Durch jeweils kurzes Drücken der SET-Taste kann
gewählt werden, ob die Anzeige in Kilo metern (KM/hr)
oder in Meilen (M/hr) erfolgen soll.
A=1 B=3 C=2
Mit der STORE-Taste wird der
Wert gespeichert und im Display
blinkt die Zahl 24 zur Auswahl
der Stundenanzeige (24- oder
12- Stunden for mat). Beim 0
K ?
12-Stundenformat erscheint
rechts neben der Uhrzeit die Anzeige AM/PM.
H=8
F=6 G=7
Mit der SET-Taste wird zwischen
den Werten gewechselt, mit
der STORE-Taste wird der Wert SPD
ge speichert und die Uhrzeit kann
eingestellt werden.
E=5
Dabei werden zuerst die Stun-
den mit der SET-Taste ein ge-
? ? ?
stellt, durch kurzes Drücken der
STORE-Taste blinken jetzt die
Minuten und können eben falls
mit der SET-Taste eingestellt
werden.
K
Garantieschein:
Absender:
Name
Straße, Nr.
PLZ/Ort
Telefon (tagsüber)
E-Mail
Grund der Einsendung:
Nach Ablauf der Garantie sollen Reparaturen bis Euro
BEDIENUNGSANLEITUNG
0 A=1 B=3
E=5 F=6 G=7
Mit der STORE-Taste wird die
Uhrzeit gespeichert und der
CM 2.11 zeigt nach 2 Sek. den
normalen Betriebsmodus an.
A=1 B=3 C=2
3. Funktionen
K ? ?
0
Der CM 2.11 hat einen automatischen Start/Stopp im
Fahrbetrieb.
D.h. bei der ersten Radumdrehung springt er an und
zeigt (nach ca. 4 Sekunden) im Display folgende
Funktionen:
H=8
F=6 G=7
Oben:
Durchschnittsgeschwindigkeit
SPD
E=5
in Kilometern pro Stunde (km/h)
oder Meilen pro Stunde (m/h)
Anzeigebereich 0 – 199,99
km/h bzw. m/h
B=3 C=2 D=4
Mitte.
? ? ?
Aktuelle Geschwindigkeit in Kilometern pro Stunde
(km/h) oder Meilen pro Stunde (m/h)
Anzeigebereich 0 – 199,9 km/h bzw. m/h
K
Unten:
Tagesdistanz (DST) in Kilometern oder Meilen
Anzeigebereich 0 – 999,99 km bzw. mi
H=8 J=9+10
G=7
Nach 1 Minute ohne Radsignal
wird im Display oben die Uhrzeit
und unten die Gesamtdistanz SPD
in Kilometern oder Meilen
(bis max. 99999 km bzw. mi)
an gezeigt.
Sobald erneut ein Radsignal kommt (oder kurz eine der
? ? ?
‚Tasten' gedrückt wird), er scheint wieder der normale
Betriebsmodus.
Die Tagesdistanz und die Durchschnittsgeschwin-
digkeit werden 12 Stunden nach dem letzten Radsignal
automatisch auf Null gesetzt.
Um die Gesamtdistanz auf Null zu setzen, AC-Knopf
auf der Rückseite drücken oder Batterie entnehmen
(Achtung: damit werden auch alle Einstellungen
gelöscht).
4 . Wechseln der Batterie
Schraubverschluss auf der Rückseite des Computers
mit Hilfe einer Münze nach links aufdrehen. Alte
Batterie entfernen und neue 3V-Lithium-Batterie
Typ CR 2032 mit dem Pluspol nach oben einlegen.
Schraubverschluss wieder zudrehen.
Bitte die entleerte Batterie nicht in den Hausmüll
A=1 B=3 C=2
werfen, sondern fachgerecht entsorgen.
5. Störungsbeseitigung
Fehlerhafte oder keine Anzeige im Display
- Batterie auf korrekten Sitz überprüfen bzw. Batterie
erneuern
H=8
F=6 G=7
Momentangeschwindigkeit wird nicht angezeigt
- Sender auf korrekte Montage prüfen
- überprüfen, ob Speichenmagnet richtig an der
Speiche montiert ist (direkt gegenüber dem Sender
Umfang
SPD
mit max. 3 mm Abstand)
2026 mm
- überprüfen, ob CM 2.11 richtig im Lenkerhalter
2051 mm
eingerastet ist
2070 mm
- eingestellten Radumfang überprüfen
2026 mm
2089 mm
? ? ?
Geschwindigkeit zu hoch bzw. zu niedrig
2114 mm
- eingestellten Radumfang überprüfen
2133 mm
Maßeinheit überprüfen
2199 mm
6. Garantie
2224 mm
2268 mm
Wir leisten auf den CM 2.11 eine Garantie von 24
2265 mm
Monaten. Die Garantie beschränkt sich auf Material-
2205 mm
und Verarbeitungsfehler. Ausgenommen von der
2114 mm
Garantie ist die Batterie.
2133 mm
2146 mm
Die Garantie ist nur gültig, wenn der Computer mit
2149 mm
Zubehör vorschriftsmäßig und sorgfältig behandelt
2174 mm
wurde.
Im Garantiefall wenden Sie sich bitte an Ihren
Händler oder Ihren lokalen Distributor oder schicken
Sie den Computer mit dem Kaufbeleg (Datum) und
allen Zube hörteilen ausreichend frankiert an:
0 A=1
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
C=2
D=4
D-82152 Martinsried
Tel.: 0900 / 123 5000
Euro 0,99 / min. aus dem deutschen Festnetz
Euro 1,99 / min. aus dem deutschen Mobilfunknetz
(Mobilfunkpreise können variieren)
E=5 F=6
Fax: +49 89 859 63 01
0
ciclo-service@ciclosport.de
www.ciclosport.com
H=8 J=9+10
B=3 C=2
D=4
Bitte lesen Sie vor Einsendung des Gerätes nochmals
sorgfältig die Bedienungsanleitung durch und über-
prüfen Sie die Batterie.
SPD
Bei berechtigten Garantieansprüchen wird das repa-
rierte Gerät oder ein Austauschgerät kostenlos zurück-
0 A=1 B=3
K ? E=5
gesandt.
Reparatur:
H=8 J=9+10
? G=7 ?
Wird das Gerät zur Reparatur eingesandt oder wird
ein Garantieanspruch nicht anerkannt, erfolgt eine
0 A=1 B=3
Reparatur bis Euro 19.- automatisch.
D=4
Die Rücksendung des reparierten Gerätes erfolgt per SPD
Nachnahme.
E=5 F=6 G=7
K
A=1 B=3 C=2
? ? ?
0
E=5 F=6 G=7
J=9+10
K ? ?
F=6 G=7 H=8
E=5
K ? ?
?
SPD
? ? ?
K
Vorname
Fax
durchgeführt werden.
OPERATING MANUAL
GB/USA
Congratulations on your purchase!
With the CICLOMASTER CM 2.11 you have acquired an electronic bike computer with
C=2 D=4
state of the art electronics, the highest level of precision and it is weatherproof.
Special feature: After initial setting no more buttons need to be pressed, speed, average
speed and distance are automatically shown short after the first wheel rotation.
Please read through this operating manual carefully before use.
The current manual can be found on our website.
0 A=1 B=3
H=8 J=9+10
Contents: 3. Functions
- CICLOMASTER CM 2.11
SPD
- Battery Type CR 2032 The CM 2.11 has an automatic start/stop while riding.
- handlebar bracket with wheel-sensor and
That means, 4 sec. after first turn of the wheel the
cable ties for mounting
display shows following:
E=5 F=6 G=7
- spoke magnet D=4
- battery cap
Upper display
average speed
? ?
1. Mounting
Range 0 – 299,99 km/h or m/h
A=1 B=3 C=2
The handlebar bracket can be mounted on the handle-
Middle of the display
bar and also on the stem.
current speed (km/h or m/h)
Range 0 – 299,9 km/h or m/h
Picture 1: Mounting is possible on handlebar (Position
J=9+10
K ? ?
A) or stem (Position B) Lower display
Picture 2: Change bracket mounting orientation from
daily distance (DST)
Position A to Position B.
Range 0 – 999,99 km or mi
H=8
F=6 G=7
Remove the protective tape
Place the handle bar and fasten it with the cable ties 1 minute after the last turn of
Picture 3: Wrap the cable from the bracket round the the wheel the CM 2.11 changes
brake wire and fork of front wheel
to sleep mode – upper display SPD
Picture 4: Secure the sensor by tightening the cable
shows time and lower display
ties and cut off the loose ends
shows total distance (ODO: 0 -
?
Picture 5: Fix the magnet on a spoke so that it will
99999 km or mi)
face the sensor
Adjust the magnet position and fine tune the sensor if
After receiving the next signal from the wheel sensor,
? ? ?
necessary
the complete display appears again (also with pressing
Picture 6: Rotate the CM 2.11 to 45 degree left and
SET- or STORE-button).
install it into the bracket. Then rotate it 45 degrees
right to lock it. To unlock, rotate 45 degrees to the left. Daily distance and average speed are automatically set
to zero after 12 hours without receiving a signal from
2. Preparation
the wheel-sensor.
Using the buttons:
Total distance is set to zero by pressing the AC-button
There are no buttons in the conventional sense on the on the back of the computer or removing the battery
CM 2.11, the settings are made with the two ‚buttons' (Attention: that also will clear all settings in the CM
on the rear of unit.
2.11).
These buttons can be pressed e.g. with a ball- 4 . Changing the battery
point pen (see pict. 7).
Unscrew battery cap at the rear of the CM 2.11 anti-
Inserting the battery: clockwise with the help of a coin. Remove old battery
Insert battery type CR2032 with plus-pole facing up.
and insert a new 3V-Lithium-battery type CR 2032
Close battery cap with a coin, being sure not to over
with plus-pole facing up Screw cap back on clockwise.
tighten. After inserting the battery the display will show
the setting of the circumferrence with the first value Please don't discard spent batteries in regular
flashing. household garbage. Use the correct method of
(To enter again setting mode, press Set-button for 3 disposal.
sec. when CM 2.11 is in normal mode.)
5. Trouble shooting
The following applies for all settings: SET-button
changes flashing value, STORE-button stores this Faulty or no display
value and changes to the next value or the next setting - check to see if battery is installed properly or replace
display appears.
battery (Attention: removing battery will clear all
0 A=1 B=3
settings and values in the CM 2.11)
Setting the wheel
circumference
Speed not displayed
Start setting: 2155 mm - check to see if wheel-sensor is mounted properly
Range: 1000-3999 mm
Adjust with SET- and STORE-
- check the position of the spoke magnet (max. 3 mm
D=4
button, continue with STORE-
distance to wheel-sensor)
button.
- make sure CM 2.11 is mounted in bracket correctly
E=5 F=6 G=7
- check wheel circumference
The wheel circumference can be taken from the
following table or measured by yourself. Speed to high or to low
- check wheel circumference
Tire size Circumference - check to see if you are using miles or kilometers
40-559 26 x 1,5 2026 mm
J=9+10
6. Guarantee
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
We offer a guarantee for 24 months from the date of
50-559 26 x 1,9 2026 mm
K ? ?
purchase on the CM 2.11. The guarantee is limited
54-559 26 x 2,00 2089 mm
to material and processing faults. The batteries are
57-559 26 x 2,125 2114 mm
excluded from the guarantee.
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
The guarantee is valid only if the computer, with
40-622 28 x 1,5 2224 mm accessories, has been handled and maintained
?
carefully and according to operating instructions.
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
To return the CM 2.11 under conditions/terms of the
37-622 28 x 1 3/8 2205 mm
guarantee, please refer to your dealer, your local
20-622 700 x 20C 2114 mm
distributor or send the computer with the proof of
23-622 700 x 23C 2133 mm
purchase(date) and all accessories, and with sufficient
25-622 700 x 25C 2146 mm
postage, to:
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm CicloSport Service
K. W. Hochschorner GmbH
Measurement of the wheel circumference (U)
Einsteinstr. 39a
(for more precise adjustment):
D-82152 Martinsried
Make a marker on the front tire and on the floor (e.g.
with chalk). Move the bike straight ahead by exactly ciclo-service@ciclosport.de
one tire rotation (for a more precise measurement
www.ciclosport.com
ensure tire pressures are correct and be seated on the
bike) and mark the location on the floor. Now measure
Please read through the instruction manual carefully
the distance exactly between the two markers on the
before sending us your computer and check the
floor to give you the wheel circumference (in mm). battery. An exchange-device or the repaired device
– s. pict 8. will sent back to you free of charge if justifiable
B=3 C=2 D=4
guarantee-claims have come into question. Please
Now display shows km/h
contact our local distributor.
(kilometers per hour).
Repair:
If your CM 2.11 is sent in for repair (or battery change)
or if a guarantee claim is not valid, repairs up to EUR
19.- will be carried out automatically.
If preferred, change to miles per hour with SET-button,
G=7 H=8 J=9+10
save setting and continue with STORE-button.
In case of higher repair costs you will be notified. The
A=1 B=3 C=2
repaired device will be sent back COD.
0
After this the display shows
adjustable total distance.
SPD
Range: 00000-99999 km or mi
(kilometers or miles)
Adjust with SET- and STORE-
button, continue with STORE- 0 A=1
button.
C=2
D=4
H=8
? F=6 G=7 ? ?
Display shows flashing ‚24' E=5
to choose time-display (24 –
or 12- hour). 12-hour setting
SPD
shows A/P in the display when
C=2
time is shown. 0 A=1 D=4 B=3
E=5 F=6
H=8 J=9+10
Change with SET-button, store
? ? ?
and continue to time setting with
K
STORE-button.
D=4
SPD
A=1 B=3 C=2
H=8 J=9+10
E=5 F=6 G=7
0 A=1
Adjust minutes with SET-button,
K ?
store with STORE-button and
SPD
? ?
now adjust hours with the SET-
button.
J=9+10
F=6 G=7 H=8
Store the adjusted time with
? ?
K ? ?
STORE-button. E=5 F=6
Now all settings are finished and SPD
CM 2.11 is ready for operation.
?
? ? ?
K ?
Guarantee certificate:
Sender:
Name First name
Street, No.
Code/Location
Telephone (during the day) Fax
E-Mail
Reason for return:
After expiry of the guarantee: Repairs should be carried out up to a value of Euro
F
Félicitations!
Grâce à votre achat de CICLOMASTER CM 2.11 vous êtes devenu l'heureux propriétaire
d'un ordinateur à vélo de très haute précision disposant de l'électronique la plus moderne
et résistant aux intempéries.
La particularité du CM 2.11: après la prédisposition du préréglage indispensable, aucun
bouton ne doit plus être activé, l'indication de la vitesse, de la vitesse moyenne et de la
distance s'afficheront automatiquement peu après le premier tour de roue.
C=2
Nous vous conseillons de lire attentivement le présent manuel opératoire. D=4
Vous trouvérez notre manuel actuel opératoire sur notre page de publicité.
0
Contenu:
- CICLOMASTER CM 2.11
- Pile Type CR 2032
- Support de guidon avec capteur de roue avec
H=8 J=9+10
attache-câbles
- Aimant de rayon
- Couvercle de pile
E=5
SPD - Attache-câbles
D=4
1. Montage
Figure 1: Montage possible sur le guidon (Position A)
et sur l'avant-corps (Position B) 0 A=1
? ?
Figure 2: Pour le montage sur avant-corps (Position B)
inversez les boulons de la partie supérieure.
Ôtez le film protecteur du côté inférieur du support de
K
J=9+10
guidon
Positionnez le support de guidon à l'endroit souhaité,
exercez une légère pression et accrochez avec
l'attache-câbles
Figure 3: Enroulez le câble autour du serrage de frein
E=5 F=6
droit, puis du côté droit de la fourche, en spirale vers le
bas en direction du moyeu.
Figure 4: A l'aide de l'attache-câble, installez le
capteur sur la partie intérieure de la fourche. Fixez
?
l'attache-câble lorsque le capteur et l'aimant du rayon
sont correctement orientés.
Figure 5: Fixez la aimant sur un rayon face au capteur
0 de roue. A=1 B=3
Alignez le capteur de roue et la aimant (distance max.
K ?
3 mm)
Figure 6: Déplacez le CM 2.11 sur le support de
guidon d'un quart de tour vers la gauche, pour le
serrage faites un quart de tour vers la droite. Pour ôter
le CM 2.11 effectuez à nouveau un quart de tour vers
la gauche et ôtez-le du support de guidon.
E=5 F=6 G=7
2. Mise en marche
Le CM 2.11 ne présente pas de touches dans le
sens commun du terme, les réglages se font grâce à
deux „touches" positionnées sur le côté inférieur. Ces
touches peuvent être pressées par exemple avec la
pointe d'un stylo à bille.
Dénomination des touches: (voir Figure 7)
K ? ?
Branchement de la pile:
Branchez la pile du type CR2032 avec le pôle positif
vers le haut. Posez le couvercle de la pile et fermez-le
à l'aide d'une pièce de monnaie. Après le branchement
de la pile on verra apparaître sur l'affichage l'indication
du tour de roue, dont le premier numéro clignotera.
C=2
D=4
(Pour revenir au mode réglage, appuyez de nouveau
3 secondes sur la touche 'SET' de la modalité de
fonction normale).
Si vous appuyez sur le bouton AC (du revers), toutes
les valeurs et tous les réglages seront effacés.
Pour tous les réglages: grâce à la touche SET on
H=8 J=9+10
modifie la valeur clignotante, avec la touche STORE on
mémorise la valeur et on passe à la valeur suivante ou
au réglage suivant.
SPD
0 A=1
Préréglage du tour de roue
Préréglage initial: 2155 mm
Plage des valeurs:
1000-3999 mm
Prérégler à l'aide des touches
? ?
SET et STORE, procéder avec la
touche STORE.
E=5 F=6
Le tour de roue peut être déduit d'après le tab-
leau ou bien mesuré personnellement.
Dimension du pneu Tour de roue
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
K ?
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Si l'on mesure personnellement le tour de roue, il
faudra tracer une marque sur la roue même et une
autre au même niveau sur le sol (par ex. avec de la
craie). Roulez ensuite tout droit jusqu'à accomplir
exactement un tour de roue (avec la bonne pression
et le bon poids du cycliste) et tracez une deuxième
marque sur le sol. À présent l'on peut calculer le tour
exact de la roue en mesurant la ligne tracée entre les
deux marques sur le sol (en mm) – v. Figure 8.
D=4
A=1 B=3 C=2
Sur l'affichage apparaît l'indi-
cation km/h.
B=3 C=2 D=4
En poussant brièvement la
J=9+10
touche SET il est possible de choisir si l'indication doit
H=8
F=6 G=7
être donnée en Kilomètres (km/h) ou bien en Milles
(m/h).
0 A=1 B=3
La valeur est mémorisée grâce à
SPD
C=2 D=4
la touche STORE.
G=7 H=8 J=9+10
Ensuite apparaît l'affichage pour
le préréglage des kilomètres au
?
total (ou milles au total), où le
? ? SPD ?
premier chiffre clignote.
E=5 F=6 G=7
Plage des valeurs: 00000-99999 km ou bien mi
D=4
(= Milles)
Prérégler grâce aux touches SET et STORE, procéder
H=8 J=9+10
avec la touche STORE. 0
B=3 C=2
D=4
? ? ?
Sur l'affichage le chiffre 24 cli-
SPD
gnote pour le choix de l'indi-
cation horaire (format horaire
à 12 ou à 24 heures). Dans le
K ? ?
cas du format à 12 heures, à
J=9+10
côté de l'horaire l'indication A/P
s'affiche.
? ?
E=5
H=8 J=9+10
G=7
Grâce à la touche SET on peut
changer les valeurs, avec la
touche STORE la valeur est
SPD
mémorisée et on peut prérégler
l'heure.
?
K
? ? ?
Certificat de garantie:
Expéditeur:
Nom
adresse:
CP/Lieu
Téléphone (pendant le jour)
E-Mail
Motif de l'envoi:
La garantie expirée, les réparations devront être effectuées jusqu'à concurrence de
MANUEL OPÉRATOIRE
0 A=1
A=1 B=3
E=5 F=6
Avec la touche SET on peut
prérégler d'abord les minutes,
puis en poussant brièvement
la touche STORE ce sont les
heures qui clignotent, que l'on
peut aussi prérégler avec la
touche SET.
F=6 G=7
K ?
En agissant sur la touche
STORE, on mémorise l'horaire
et le CM 2.11 bascule en
moda lité de fonction normale
d'exer cice après 2 secondes. B=3 C=2
3. Fonctions
? ?
Le CM 2.11 a une fonction Marche/Arrêt automatique
en modalité de conduite. Environ 4 secondes après

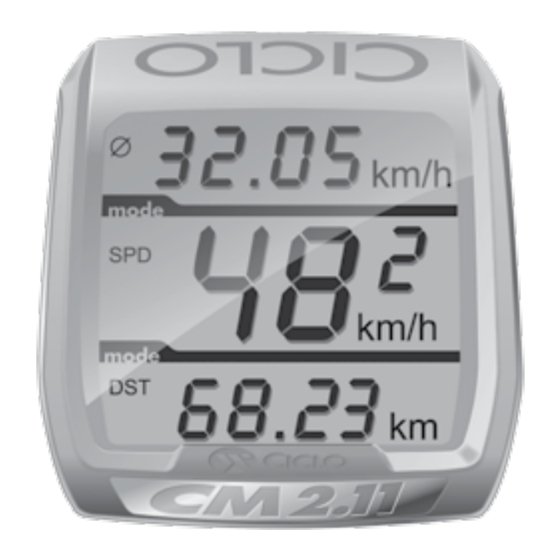

le premier tour de roue, l'affichage du CM 2.11 fait
apparaître les fonctions suivantes:
H=8
G=7
Dessus:
Vitesse moyenne en kilomètres
SPD
à l'heure (km/h) ou bien milles à
l'heure (m/h)
Plage d'indication 0 – 199,9
km/h ou bien m/h
C=2
D=4
Centre:
? ?
Vitesse actuelle en kilomètres à l'heure (km/h) ou bien
milles à l'heure (m/h)
Plage d'indication 0 – 199,9 km/h ou bien m/h
Dessous:
Distance quotidienne (DST) en kilomètres ou milles
Plage d'indication 0 – 999,99 km ou mi
H=8 J=9+10
1 minute après que le signal de
roue est absent, sur l'affichage
SPD
n'est plus visible que l'heure
et la distance totale (ODO: 0 –
99999 km ou mi).
Dès qu'il y a un nouvel signal de roue ou qu'une
touche (SET ou STORE) que sera appuyee, l'indi cateur
? ?
sera complètement réactivé.
La distance quotidienne et la vitesse moyenne sont
remis à zéro automatiquement 12 heures après le
dernier signal de roue.
Pour remettre à zéro la distance totale, appuyez le
bouton AC ou enlevez et remettez la pile dans sa
cavité.
(Attention: tous les préréglages disparaissent auto-
matiquement).
4 . Remplacement de la pile
À l'aide d'une pièce de monnaie dévissez dans le sens
contraire des aiguilles d'une montre la fermeture à vis
sur l'arrière de l'ordinateur. Sortez la pile abîmée et
remettez la nouvelle pile lithium 3V du type CR 2032,
avec pôle positif vers le haut. Revissez la fermeture
B=3 C=2
à vis.
Prière de ne pas jeter la pile déchargée dans
les ordures ménagères, mais de la déposer aux
endroits appropriés.
N.B.: Pour entrer à nouveau dans le mode d'appli-
cation, enlevez rapidement la pile de sa cavité et
H=8
G=7
remettez-la à nouveau.
Attention: Toutes les valeurs d'application dispa-
raîtront de l'écran.
SPD
5. Détection des pannes
Indication de défauts ou absence d'indication
- Vérifiez si la pile est abusée ou remise dans l'ordre
idéal (avec pôle positif vers le haut)
? ?
La vitesse actuelle n'est pas indiquée
- Vérifiez que le capteur de roue a été monté
correctement
- Vérifiez si l' aimant des rayons est correctement
montée sur le rayon (directement en face du capteur
de roue à une distance max. de 3 mm)
- Contrôlez si le CM 2.11 est correctement accroché
sur le support de guidon
- Vérifiez le tour de roue préréglé
Vitesse trop élevée ou trop faible
- Vérifiez le tour de roue préréglé
- Contrôlez l'unité de mesure
6. Garantie
La durée de la garantie du CM 2.11 est 24 mois. La
garantie ne couvre que les défauts de matériel et de
fabrication. La pile est exclue de la garantie.
La garantie est exclue si l'ordinateur et les accessoires
ont été manipulés de façon contraire aux instructions
d'utilisation et sans avoir pris bon soin.
D=4
En cas de droit à la garantie, nous vous prions de
bien vouloir vous adresser à votre fourni sseur ou
à votre distributeur local ou bien envoyez l'ordinateur,
en même temps que la preuve d'achat (date) et
avec tous les accessoires inclus ; en affranchissant
convenablement, à:
J=9+10
CicloSport Service
K. W. Hochschorner GmbH
C=2
D=4
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Avant l'envoi de l'appareil nous vous prions de lire
?
encore une fois attentivement les instructions d'utili-
H=8 J=9+10
sation et de vérifier la pile.
En cas de droit à la garantie justifié, l'appareil sera
réparé, ou bien un autre appareil de remplacement
vous sera livré gratuitement. A=1 B=3
SPD
Réparations:
Au cas où l'appareil serait envoyé pour la réparation
ou bien au cas où l'on ne reconnaîtrait pas le droit
à la garantie, il sera procédé automatiquement à la
? ?
réparation jusqu'à un montant équivalent à 19 Euros,-.
Le retour de l'appareil réparé sera effectué contre
remboursement.
F=6 G=7
? ?
Prénom
Fax
Euros.
