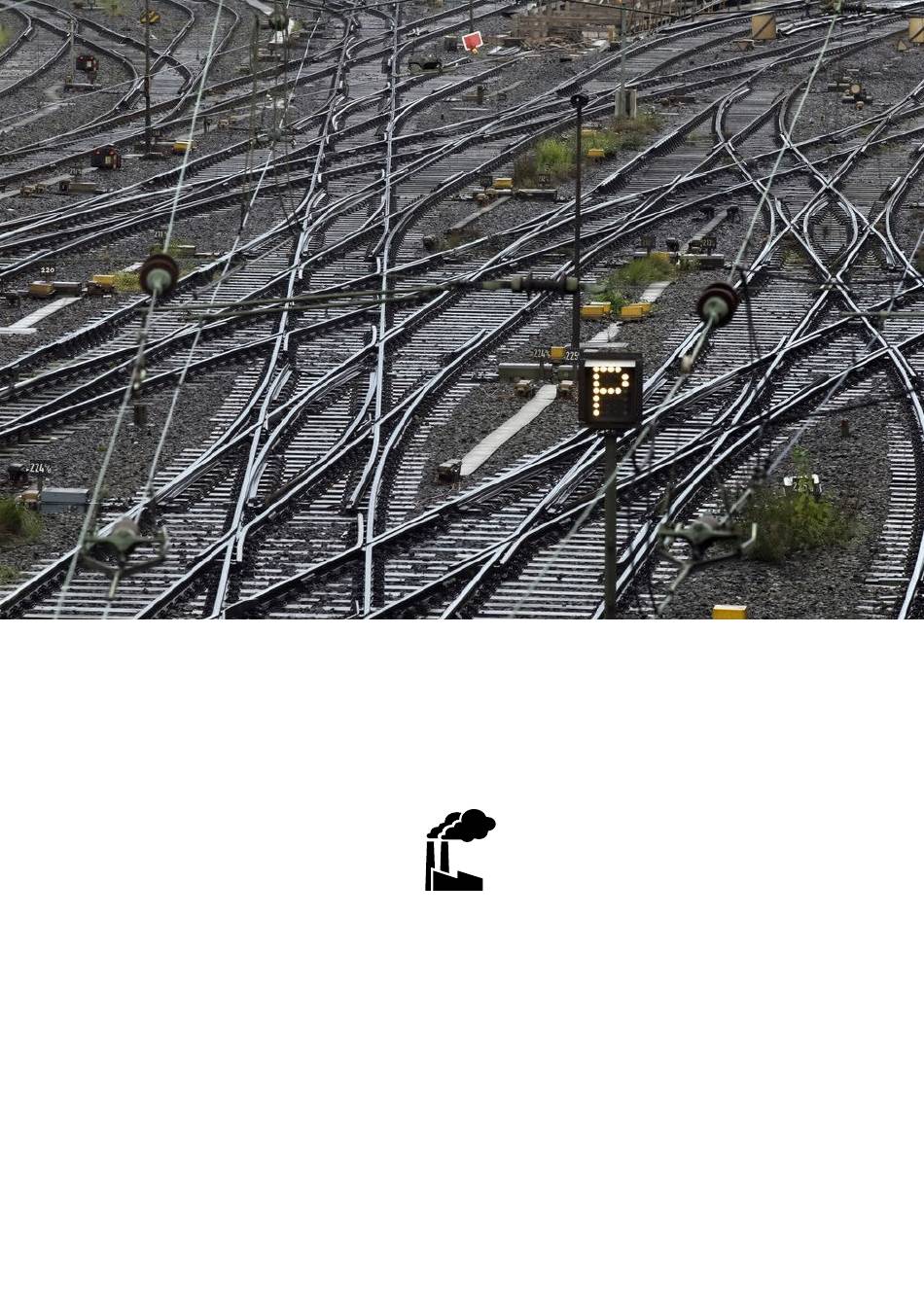

- Seite 1 30104 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Kompatibilität.........................................4 Inbetriebnahme......................................5 Installation.......................................5 Spannungsversorgung..................................6 Adresse vergeben....................................7 Konfiguration........................................8 Programmierung....................................8 Ausgänge........................................9 Decoder........................................12 Decoderwerk........................................13 Support........................................13 Feedback.........................................13 Stand 02/2021 Technische Änderungen und Irrtümer vorbehalten © 2021 Nukura GmbH – Alle Rechte vorbehalten... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... -
Seite 4: Kompatibilität
Kompatibilität Decoder Weichen Der Decoder ist die ideale Alternative für folgende Der Decoder kann direkt in die folgenden Weichen Einbau-Digitaldecoder. eingesetzt und angeschlossen werden. Roco 61196 Roco geoLine Weiche links 61140 Roco geoLine Weiche rechts 61141 Antriebe Der Decoder kann direkt an die folgenden elektrischen Weichenantriebe angeschlossen werden. -
Seite 5: Inbetriebnahme
Inbetriebnahme Installation Der Decoder ist zur Befestigung in einer geoLine Einsatzbereich Weiche von Roco vorgesehen. Die Decoder sind für einen Lager- und Stecke den Decoder vorsichtig in den Anschluss Dauerbetriebstemperaturbereich von 0-50° des Antriebes. Celsius ausgelegt. Befestige den Decoder anschließend mit der ... -
Seite 6: Spannungsversorgung
Inbetriebnahme Spannungsversorgung Der Decoder wird über den Anschluss des Spannungsbereich Antriebes mit Spannung versorgt. 9-24V Es kann keine gesonderte Spannungs- versorgung angeschlossen werden. Protokolle Märklin Motorola Strombedarf Ruhestrom unter 5mA Der Strombedarf des Ausganges hängt vom ... -
Seite 7: Adresse Vergeben
Inbetriebnahme Adresse vergeben Automatischer Lernmodus Der Decoder verfügt über einen automatischen Wird innerhalb von 60 Sekunden kein Befehl Lernmodus für die Adressierung. empfangen oder wird der Button erneut gedrückt, wird der Lernmodus beendet. Um den automatischen Lernmodus zu starten, ... -
Seite 8: Konfiguration
Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ... - Seite 9 Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Wert * 10 Millisekunden Invertierung Keine Invertierung Invertierung...
- Seite 10 Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Millisekunden werden. 1 Sekunde entspricht 1.000 Millisekunden Dabei wird der konfigurierte Wert mit 10ms Der Vorgabewert von 40 bedeutet eine multipliziert. Schaltzeit von 400ms, also 0,4 Sekunden. So sind Schaltimpulse von 10ms bis 2.550ms in ...
- Seite 11 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich Ausgang. DCC 0-2047 Dem Ausgang kann eine frei wählbare Adresse Märklin Motorola 1-320 zugeordnet werden. Die programmierte Adresse wird von DCC und Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit der ...
-
Seite 12: Werkseinstellungen
Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... -
Seite 13: Decoderwerk
Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Sende uns eine E-Mail Der Hersteller ist hierfür unter der Nummer WEEE-Reg.-Nr. -
Seite 14: Das Decoderwerk
Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
