14. Anschließend schieben Sie die Strecken-
masten auf ihre Endposition, womit Sie gleich-
zeitig die Oberleitung spannen.

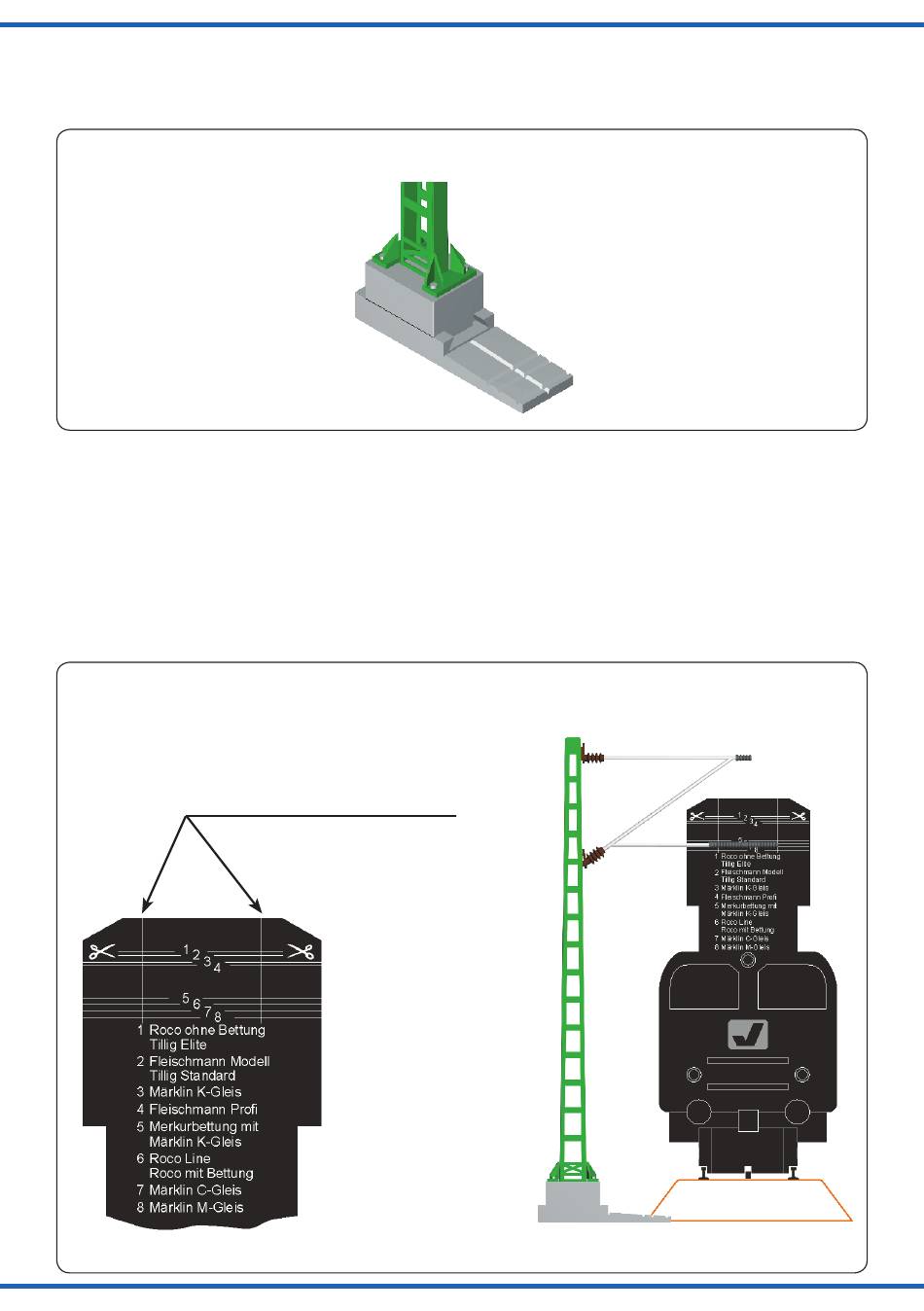

Abb. 11
15. Sind alle Fahrdrähte montiert und gespannt,
so können Sie mit Hilfe der Fahrdraht-
montagelehre (4196) die Höhe und Position
des Fahrdrahtes und des Auslegers kontrol-
lieren. Der Fahrdraht sollte sich immer zwi-
schen den beiden Markierungen befinden,
welche die maximale seitliche Abweichung
des Fahrdrahtes kennzeichen. Hierzu müssen
Sie die Schablone entlang der für Ihren Gleis-
typ gültigen Markierung abschneiden.
Abb. 12
Markierungen für maximale seit-
liche Abweichung des Fahrdrahtes
Marks for maximum lateral diver-
gence of the catenary wire

Streckenmast auf die Endposition schieben

Slide the standard mast to the final position

Einsatz der Fahrdrahtmontagelehre (4196)

Using the mast position gauge (4196)
Markierung für die Fahr-
}
drahthöhe der verschie-
denen Gleistypen.
Marks for catenary
wire height of the
different track types.
14. Then slide the support poles to the end posi-
tion, simultaneously tightening the catenary
line.
15. When all catenary wires are attached and
stretched, you can check the height and posi-
tion of the catenary wires and the beams with
the mast position gauge 4196. The catena-
ry wires should always be located between
the two markers that determine the maximum
amount of deviation of the catenary wire. This
means that you must cut the pattern based
along the markings valid for your track type.
Fig. 11
Fig. 12
