Viessmann 4173 Montageanleitung

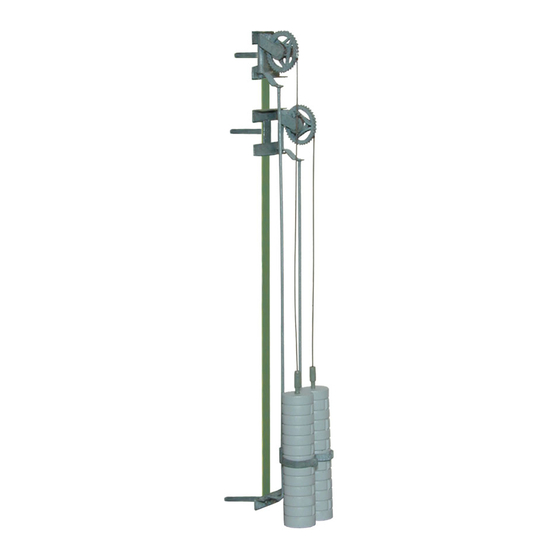

Radspannwerk
4173
Viessmann
Montierbar an alle Turmmasten
(4115, 4116, 4117) sowie die
Rohrausleger (4160, 4161) und
Quertragwerke (4162, 4163).
D Dieses Produkt ist kein Spielzeug.
Nicht geeignet für Kinder unter 14 Jahren!
GB This product is not a toy.
Not suitable for children under 14 years!
F Ce produit n'est pas un jouet. Ne
convient pas aux enfants de moins de 14
ans.
I Questo prodotto non è un giocattolo.
Non adatto a bambini al di sotto dei 14 anni.
E Esto no es un juguete.
No recomendado para menores de 14 años!
NL Dit produkt is geen speelgoed. Niet
geschikt voor kinderen onder 14 jaar!
Sachnummer: 98940
Kerbe
Nr. für Artikel Position
4115, 4160,
1 oben
4162
4115, 4160,
2 unten
4162
4116, 4161,
3 oben
4163
4116, 4161,
4
unten
4163
5
oben
4117
4
4117 unten

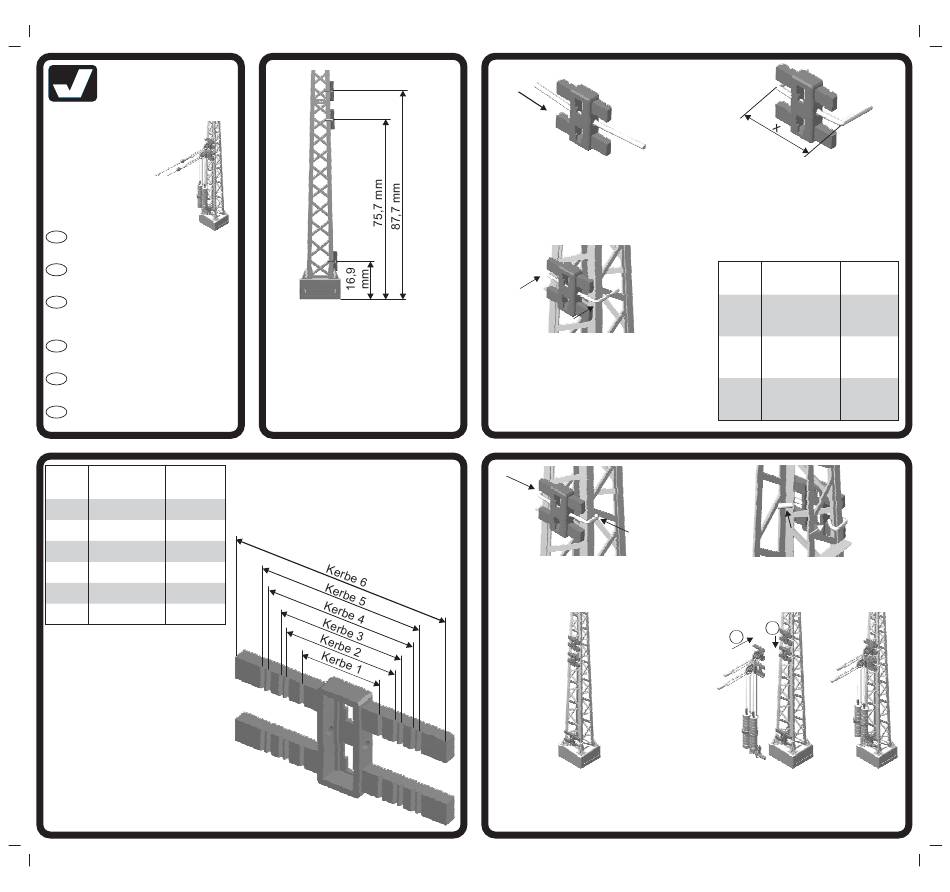

1. Kürzen Sie die Kunststoffauf-
nahmen mit Hilfe eines Messers
an der Nut, die dem von Ihnen
verwendeten Masttyp und der
Position am Mast entspricht.
H0
Zur Befestigung des Rad-
spannwerkes müssen die drei
beiliegenden Kunststoffauf-
nahmen an den oben abgebil-
deten Positionen am Turmmast
montiert werden. Dies ge-
schieht wie nachfolgend be-
schrieben.
2. Führen Sie die beiliegenden
Drahtstücke in die dafür vorge-
sehenen Öffnungen der Kunst-
stoffaufnahmen ein.
Abb. 1
4. Stecken Sie die Kunststoff-
aufnahme mit den abgewinkel-
ten Drahtenden voran wie in
Abbildung 1 dargestellt an den
verschiedenen Positionen auf
den Mast auf.
Stand 01
5. Winkeln Sie die Drahtenden
hinter dem Winkelblech des
Mastes ab.
7. Montieren Sie entsprechend
der Punkte 2 bis 6 auch die bei-
den anderen Kunststoffaufnah-
men.
3. Winkeln Sie die beiden Draht-
enden je nach verwendetem
Turmmast entsprechend unten
stehender Tabelle ab.
Position Maß x
Mast Halterung mm
4115
oben 6,5
4160
unten 9,0
4162
4116
oben 10,0
4161
unten 12,0
4163
4117 oben 13,0
unten 17,5
6. Biegen Sie die Drahtenden
von hinten um das Winkelblech
herum.
2
1
8. Hängen Sie das Radspann-
werk in die Kunststoffaufnah-
men am Mast ein.
