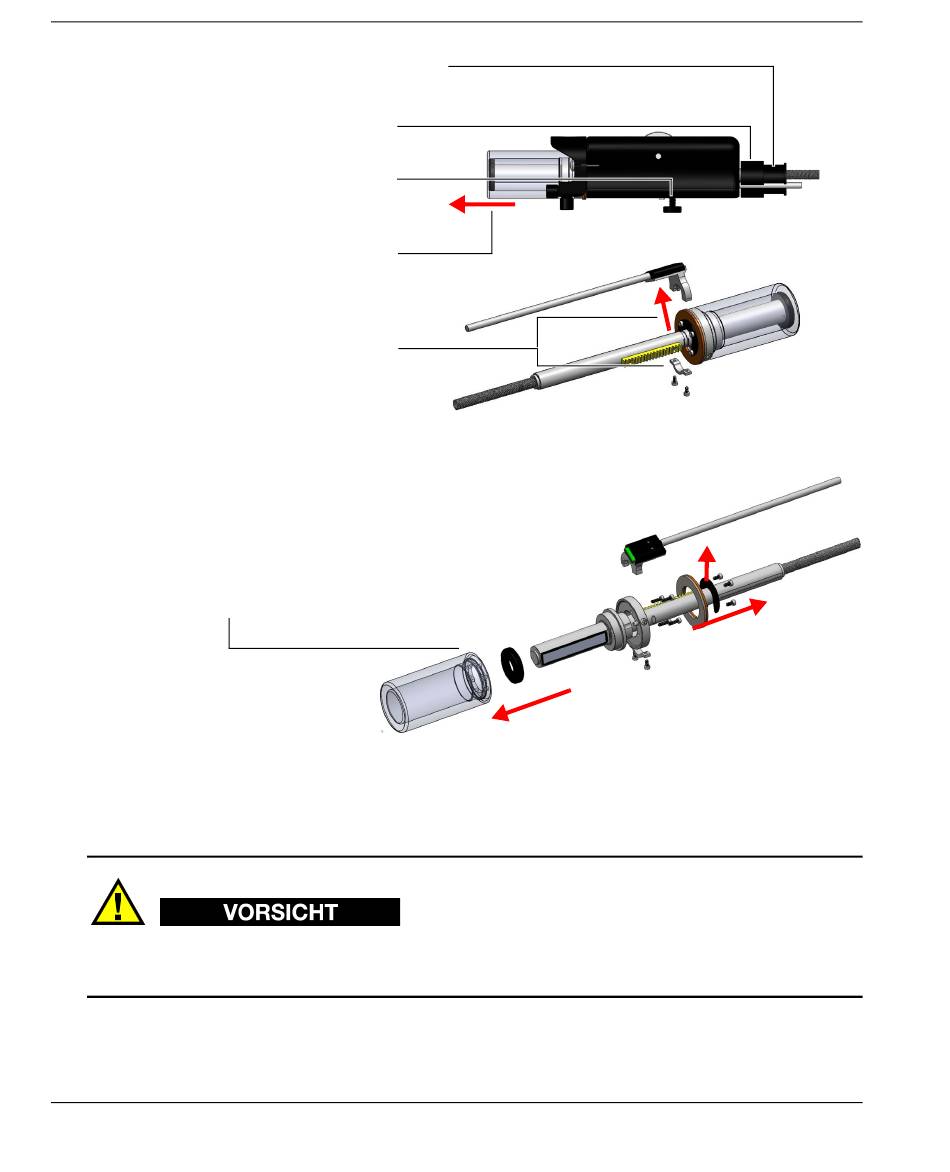

Abbildung 4-1 Schritte Zur Demontage - Olympus EdgeFORM Benutzerhandbuch

10-007911-01DE [Q7780086], Überarb. 2, Februar 2019
1. Entfernen Sie den Kabelbinder an der
Zugentlastung, um die Kabelummantelung zu lösen.
2. Lösen Sie die Schraube und entfernen Sie
die Zugentlastung.
3. Lösen Sie die Rändelschraube und fahren
Sie den Sensor vollständig aus (bis er vom
Gerät gelöst ist).
4. Ziehen Sie die Sensoreinheit vorsichtig aus
der Halterung.
5. Entfernen Sie die 2 Schrauben von der
Halterung und ziehen Sie dann vorsichtig den
Weggeber von der Sensorachse und
entfernen Sie das Kabel aus der Halterung.
6. Falls notwendig entfernen Sie den Rollenbelag und den Flansch:
a) Entfernen Sie die 4 Schrauben an der magnetischen Klammer und ziehen
Sie sie ab.
b) Schieben Sie den Magneten über die Zahnstange und die Achse.
c) Entfernen Sie die 4 Schrauben vom Rollenabdichtungsring.
d) Ziehen Sie den Rollenbelag von der Sensoreinheit.
e) Entfernen Sie den Flansch aus dem Inneren des Rollenbelags.
VORSICHT
Um die Beschädigung der Gewinde an Komponenten zu vermeiden, ziehen Sie die
Schrauben bei der Montage vorsichtig fest (nicht zu festziehen).
26 Kapitel 4
6 d

Abbildung 4-1 Schritte zur Demontage

6 c
6 e
6 a
6 b
