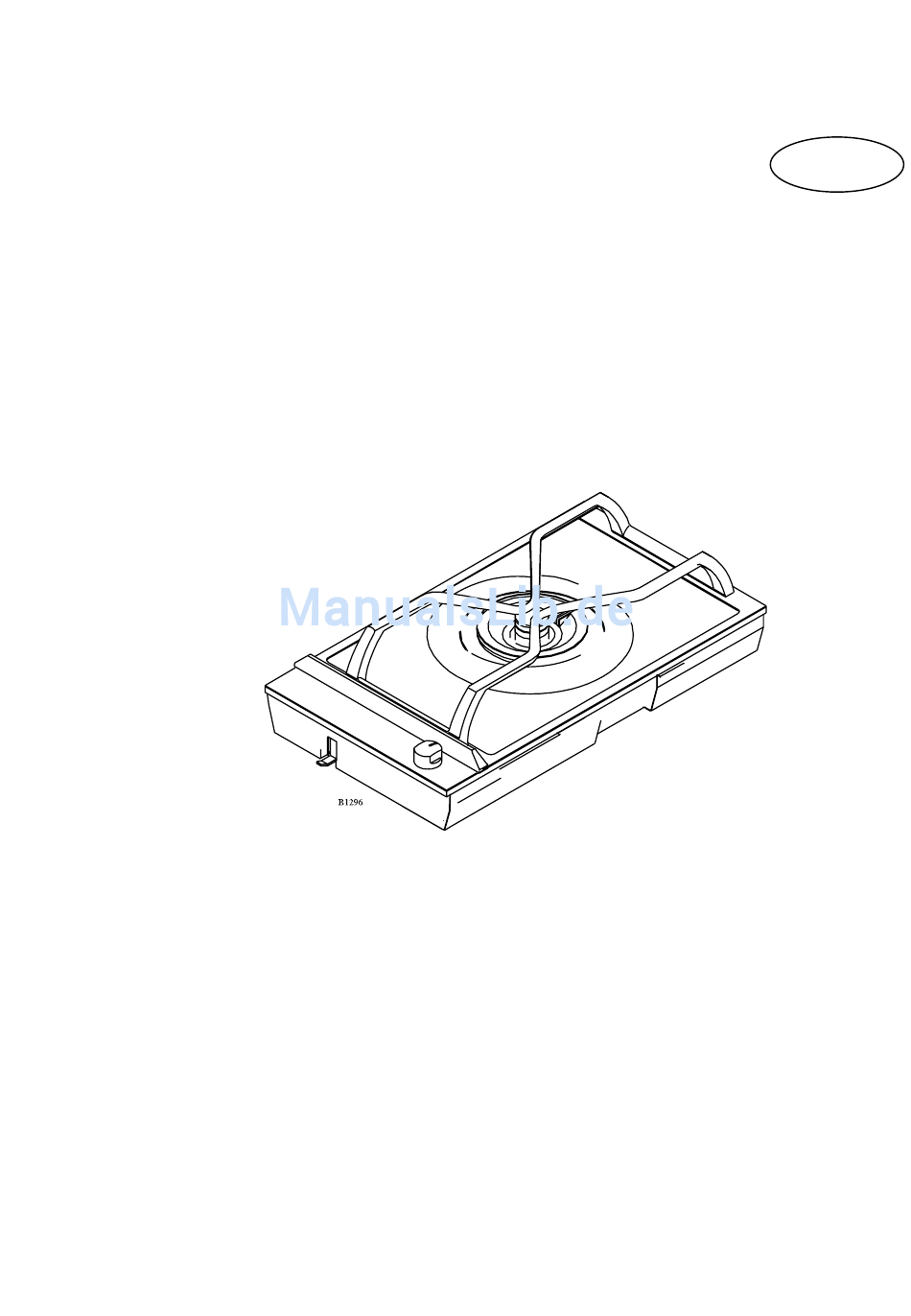

BEDIENUNGSANLEITUNG UND
DE
INSTALLATIONSANLEITUNG
353 WK-m
BE
949600806
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AEG 353 WK-M

  • Seite 1 BEDIENUNGSANLEITUNG UND INSTALLATIONSANLEITUNG 353 WK-m 949600806...
  • Seite 2: Aeg Beglückwünscht Sie

    AEG beglückwünscht Sie Sehr geehrte Kunden, wir beglückwünschen Sie zum Kauf Ihrer neuen Kochmulde. Es ist wichtig, daß Sie die Funktionen und Finessen der Kochmulde gut kennenlernen. Lesen Sie deshalb diese Gebrauchsanweisung sorgfältig durch, damit Sie so viel Nutzen von Ihrer neuen Kochmulde haben wie möglich.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt Seite An den Anwender AEG beglückwünscht Sie Sicherheitshinweise So bedienen Sie Reinigung und Pflege Service Für den Installateur So lesen Sie die Gebrauchsanweisung: 1... 2..Schritt für Schritt Ratschläge und Tips Sicherheitshinweise Umwelthinweise...
  • Seite 4: Sicherheitshinweise

    Sicherstellen, daß alle Schalter sich in nur von qualifizierten/fachkundigen AUS-Stellung befinden, wenn das Personen ausgeführt werden. Wenden Gerät nicht benutzt wird. Sie sich an ihren örtlichen AEG- Kundendienst. Die Gaskochmulde nicht verwenden, wenn sie in irgendeiner Weise beschädigt ist. Wenden Sie sich an...
  • Seite 5: Beschreibung Des Produkts

    Beschreibung des Produkts...
  • Seite 6: So Bedienen Sie

    So bedienen Sie Brennermarkierung An jedem Schalter gibt es Markierungen, welcher Brenner mit welchem Schalter reguliert wird. Panelmarkierung Jeder Schalter hat einen Skalaring mit Markierungen Abgeschaltete Stellung: Max. Flamme: Min. Flamme:...
  • Seite 7: Zündelektrode (A)

    Brennerabdeckung/Brennerring Zusammen mit dem Brennerring bildet die Brennerring Brennerabdeckung den Raum, in dem die endgültige Vermischung von Gas und Luft stattfindet, damit das Gas ordnungsgemäß brennen kann. Richtig Bitte beachten: Es ist daher sehr wichtig, daß die Brennerabdeckung und der Brennerring korrekt auf dem Brenner angebracht werden.
  • Seite 8 Bitte beachten: Wenn die Kochmulde in eine Arbeitsfläche mit einem darunterliegenden Schrank eingebaut wird, kann die Flamme ausgeblasen werden, wenn die Tür zugeschlagen wird. Die Wok-Einheit ist mit einem speziellen Topfträger ausgestattet, der die Verwendung eines Woks mit rundem Boden ermöglicht. Bei der Verwendung von Kochgeschirr mit flachem Boden darf der Durchmesser dieser Töpfe und...
  • Seite 10 Zündung Den Drehschalter für den betreffenden Brenner herunterdrücken. Den nach unten gedrückten Drehschalter gleichzeitig nach links in die Stellung “Größte Flamme” drehen, so daß das Gas ausströmt (Zündstellung). Die Zündelektrode erzeugt Funken, und wenn die Gas-Luft-Mischung richtig ist, wird der Brenner entzündet. Wenn es nicht möglich ist, die Einheit an die Stromversorgung anzuschließen, kann ein Streichholz...
  • Seite 11: Reinigung Und Pflege

    Reinigung und Pflege von Aus Hygiene- und Sicherheits- gründen sind die Kochstellen sauber zu halten. Fettflecken und verschüttetes Kochgut qualmen beim Erhitzen und können im schlimmsten Fall ein Feuer verursachen. Ausbau von Paneel Sie können das Paneel ausbauen, damit sich dessen Reinigung einfacher gestaltet.
  • Seite 12: Der Gasbrenner

    Flächen aus Edelstahl Für die alltägliche Reinigung benutzen Sie ein gut ausgewrungenes Tuch. Bei hartnäckiger Verschmutzung verwenden Sie ein flüssiges Scheuermittel. Die Reinigung muß immer in der Schleifrichtung des Stahls erfolgen. Um den Glanz des Stahls zu bewahren, empfehlen wir die regelmäßige Anwendung eines Poliermittels für Edelstahl;...
  • Seite 13: Montierung Der Verstärkungsleisten

    Montage Die Kochmulde kann in jeder Arbeitsplatte mit einer Dicke von 28 bis 40 mm montieret werden. Freie Höhe Der Abstand bis zu einem Zwischen/Einlegeboden oder der Obersiete eines Unterschrankes unter der Kochmulde soll mindestens 47 mm betragen. Festspannen Schrauben Sie die Beschläge zum Festspannen so weit heraus, dass die unter die Arbeitsplatte geschraubt werden können.
  • Seite 14 Die äusseren Breitenmaße der Einheiten 145 mm: Dunstabzug 290 mm: 2 Platten Glaskeramikmulde 2 Brenner Gas-mulde Glaskeramikgrill Single-Friteuse Kombigrill 580 mm: 4 Platten Kochmulde 4 platten Glaskeramikmulde 4 Brenner Gas-mulde 725 mm: 4 platten Glaskeramikmulde Montage einer einzelnen Koch-mulde Bei der Montage einer einzelnen Kochmulde (mit 2 oder 4 Platten) in einer Arbeitsplatte, die dicker als 30 mm ist, muß...
  • Seite 15 Montage des Wok-Brenners Es ist sehr wichtig, sowohl der innere als auch der äußere Brennerring ordnungsgemäß einrasten zu lassen. Ansonsten wird der Brenner mit falschem Flammenbild brennen, so dass er kurzfristig ausfällt. Die Ringe sind dann Luftventil richtig angebracht, wenn es hörbar zum Einrasten kommt.
  • Seite 16 Deckel 3. Danach Deckel anbringen. Siehe Abb. 3 Abb. 3. Abb. 4 4. Danach äußeren Brennerring anordnen. Darauf achten, dass der Äußerer Brennerring Führungsstift ordnungsgemäß einrastet. Siehe Abb. 4.
  • Seite 17 Gasinstallation Gemäß den örtlichen Vorschriften für Haushaltgeräte zum Kochen mit Gas. Die Gasinstallation darf nur von hierfür zugelassenen Fachkräften ausgeführt werden. Siehe technische Daten zu Gastypen. Gasanschluss Der Gas-Einlass befindet sich hinten am Gerät unten. Der Einlass weist ein konisches ½-Zoll- Gasgewinde auf (siehe Abb.
  • Seite 18 Auf der Rückseite des Schrankes muß sich eine Öffnung von mindestens 60 cm² befinden (s. Abb.).
  • Seite 19: Technische Daten

    Technische Daten Gastyp 230 V 1N + PE Schutzklasse und Druck 2E+3e Thermosicherung...
  • Seite 20: Service

    Service Problem Mögliche Ursache Beim Einschalten des Gases wird kein Prüfen, ob die 230V-V-anschlußleitung Funke erzeugt eingesteckt ist. Das Erdschlußrelais hat sich ausgeschaltet. Die Sicherung ist durchgebrannt. Wenn der Drehschalter losgelassen Der Drehschalter wurde nicht lange wird, erlischt die Gasflamme wieder. genug oder nicht weit genug heruntergedrückt.
  • Seite 21 325 88-1652 Rev. 4-010...
