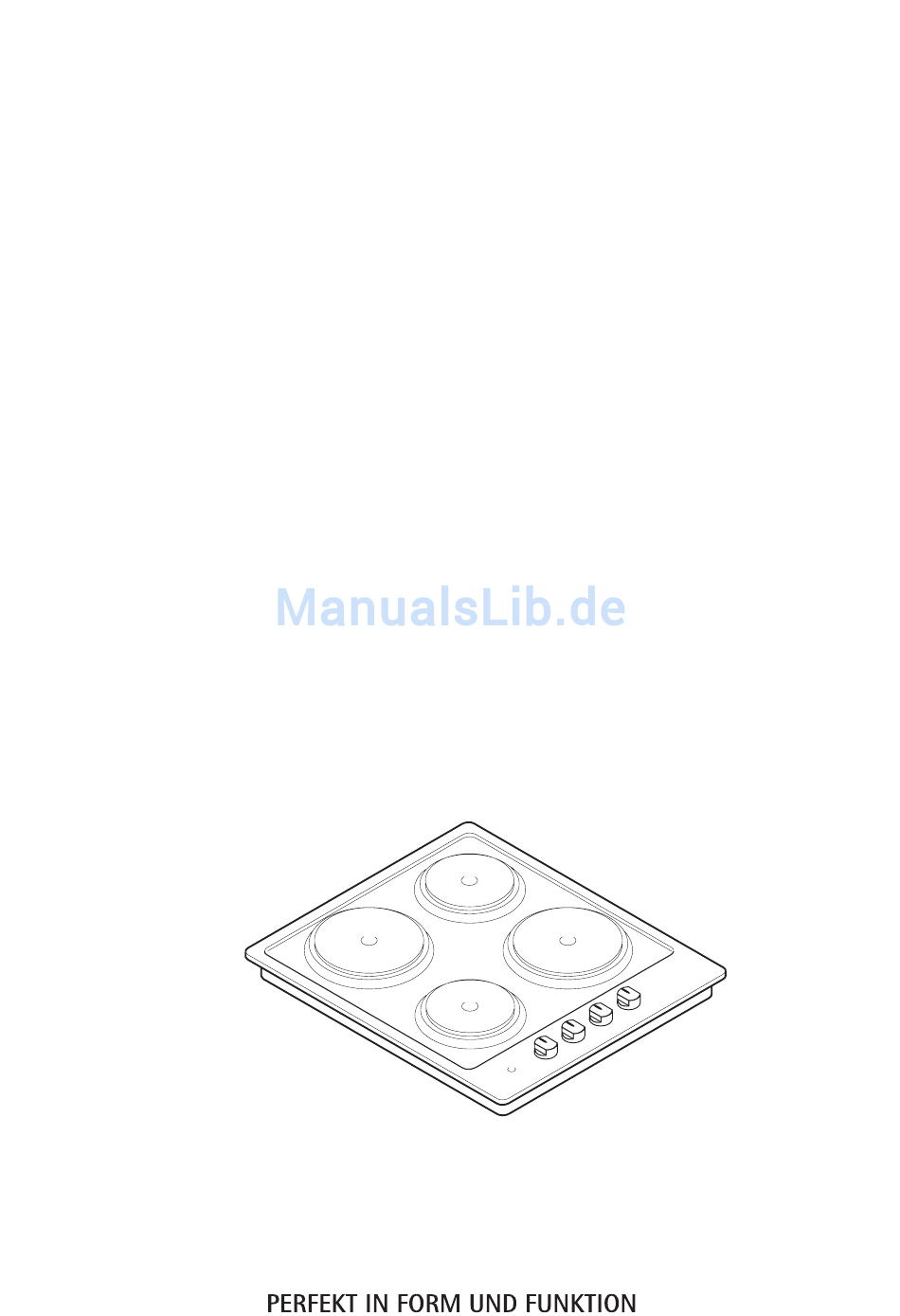

- Seite 1 111 K Einbau-Kochmulde Electric Built-In Hob Table de cuisson eléctrique Encimera eléctrica Piano di cottura elettrico Electrische kookplaat Gebrauchsanweisung Operating Instructions Mode d’emploi Instrucciones para el uso Istruzioni per l’uso Gebruiksaanwijzing...
- Seite 2 Sehr geeherte Kundin, sehr geehrter Kunde, bevor Sie Ihr neues Gerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch. Sie ermöglicht Ihnen die Nutzung aller technischen Vorzüge des neuen Gerätes. Und sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege. Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschla- gen auf.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein ........................4 Entsorgung ..........................5 Gebrauchsanweisung ....................5 Wichtige Hinweise ....................5 Geäteaufbau ......................... 7 Bedienung der Kochstellen ....................7 Betriebskontrollampe ......................7 Kochen ............................ 8 Braten ............................. 9 Töpfe und Kochgeschirr ....................9 Anwendung der Schnellkochtöpfe ................10 Einkochen auf der Kochstelle .................. -
Seite 4: Allgemein
Allgemein Achtung! Die Kochstellen der Kochmulde werden beim Betrieb heiß! Kinder sollten unbedingt ferngehalten werden! Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Deshalb niemals Kinder unbeaufsichtigt mit Elektrogeräten arbeiten lassen. Unsere Geräte entsprechen den Sicherheitsbestimmungen des Gesetzes über technische Arbeitsmittel, diese decken jedoch nicht in jedem Fall die möglichen Unfallrisiken ab. -
Seite 5: Entsorgung
Entsorgung Information zur Geräteverpackung ✤ Alle verwendeten Werkstoffe sind umweltverträglich und können recycelt werden! Die Kartonteile werden zu 80% aus Altpapier herge- stellt. Geben Sie die Verpackung Ihrem Händler zurück, er läßt sie fachgerecht entsorgen. Die Kunststoffe sind folgendermaßen gekennzeichnet: >PE<... -
Seite 6: Gebrauchsanweisung
Gebrauchsanweisung Wichtige Hinweise Vor der ersten Benutzung die Kochstelle etwa 3 bis 5 Minuten ohne Kochgeschirr erhitzen. Dabei die Blitz- und Normalkochstellen bei höchster Einstellung erhitzen. Dadurch erhält der Schutzüberzug seine größtmögliche Festigkeit. Auf den Kochstellen können sich überhitzte Fette und Öle schnell entzünden! Speisen mit Fetten oder Ölen, z. -
Seite 7: Geräteaufbau
Geräteaufbau Kochstelle, hinten links Kochstelle, Kochstelle, hinten rechts vorne links Bedienungs- knebel für Kochstelle hinten rechts Bedienungs- Kochstelle, knebel für vorne rechts Kochstelle hinten links Bedienungsknebel für Bestriebskontrollampe Kochstelle vorne links Bedienungsknebel für Kochstelle vorne rechts Bedienung der Kochstellen Die Einbaumulde verfügt über vier Blitzkochstellen. Diese werden mit den Schalterknebeln auf der Schalterblende in Betrieb genommen. -
Seite 8: Kochen
Bedienung Die Einstellung des Schalterknebels ist entsprechend dem Garvorgang gemäß folgender Tabelle vorzunehmen. Kochen Zum Ankochen Stellung 3 einschalten, zum Fortkochen auf Stufe 1 zurückdrehen, nach Bedarf höher oder niedriger. Braten Stellung 3 einschalten bis das Fett heiß Schalter- ist, dann Bratgut einlegen und knebel zurückdrehen auf 2. -
Seite 9: Töpfe Und Kochgeschirr
Bedienung Töpfe und Kochgeschirr Nur bei Verwendung von Kochgeschirr mit ebenem Boden und einem den verschiedenen Kochstellen angepaßten Durchmesser werden die Vorteile der Kochstelle voll ausgenutzt. Unebene Topfböden verursachen längere Ankochzeiten und erhöhten Stromverbrauch. Empfehlenswert ist Elektro-Kochgeschirr mit starkem, plangeschliffenem Boden zu verwenden. Im Durchmesser kann es größer, jedoch nicht kleiner als die Kochstelle sein, da sonst größere Wärmemengen verloren gehen und Verschmutzungen festbrennen können. -
Seite 10: Anwendung Der Schnellkochtöpfe
Bedienung Anwendung der Schnellkochtöpfe Die Verwendung von Schnellkochtöpfen ist besonders energiesparend, insbesondere bei Gerichten mit längeren Garzeiten. Beim Kochen im Schnellkochtopf darauf achten, daß sich immer eine ausreichende Menge Flüssigkeit im Topf befindet. Beim leergekochten Topf kann es zu Überhitzung und eventueller Beschädigung des Topfbodens und der Kochstelle kommen. -
Seite 11: Reinigung Und Pflege
Bedienung Reinigung und Pflege Vor dem Reinigen die Kochstellen ausschalten und abkühlen lassen. Zum Reinigen keine aggressiven Reinigungsmittel, wie z. B. grobe Scheuermittel, kratzende Topfreiniger usw. verwenden. Die Bedienungsblende und die Knebel zunächst nur feucht abwischen. Kochstellen Die Kochstellen nach jedem Gebrauch reinigen. Bei geringen Verschmutzungen genügt ein feuchtes Abwischen mit Spülwasser. -
Seite 12: Was Tun, Wenn
Was tun, wenn ..die gelbe Kontrollampe nicht brennt? Vielleicht haben Sie den entprechenden Schalter nicht eingestellt, oder die Sicherung hat agesprochen Wenn Sie für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, so kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen. -
Seite 13: Montageanweisung
Montageanweisung Sicherheitshinweise fur den Elektroanschluß Der Anschluß darf nur von einem zugelassenen Elektro-lnstallateur durchgeführt werden. Die VDE-Bestimmungen und die am Anschlußort geltenden Vorschriften des zuständigen Energie-Versorgungsunter-nehmens sind zu beachten. Vor dem Anschluß ist zu prüfen, ob die auf dem Typschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt. -
Seite 14: Elektroanschluß
Montageanweisung Elektroanschluß Der Anschluß muß entsprechend der geltenden Normen und Vorschriften durchgeführt werden. Vergewissern Sie sich vor der Durchführung des Anschlusses, daß: - die elektrische Anlage für die Belastung des Gerätes geeignet ist (siehe Typenschild); - die elektrische Anlage mit einem Erdungskabel ausgestattet ist, das den geltenden Normen entspricht;... -
Seite 15: Wahl Der Kabelverbindung Und Der Sicherungen (In Ampere)
Montageanweisung Wahl der Kabelverbindung und der Sicherungen (in Ampere) Art des einphasig dreiphasig dreiphasig Y zweiphasig Y Anschlußes 3 ph 2 ph + Mittelleiter + Mittelleiter Verbindung des Kabels mit der Klemmleiste N PE N PE Netzspannung 230 V ~ 230 V 3 ~ 400 V 3N ~ 400 V 2N ~... -
Seite 16: Sicherheitshinweise Für Den Einbau Der Mulde
Montageanweisung Sicherheitshinweise für den Einbau der Mulde Bei den Einbaumöbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100 °C) verarbeitet sein. Sind Kunststoff- beläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder lösen. Die Verwendung von Holz-Wandabschlußleisten aus Massivholz auf Arbeitsplatten hinter der Kochmulde ist zulässig, sofern die Mindestabstände gemäß... -
Seite 17: Kochmulde-Abmessungen/Ausschnittsmaße
Montageanweisung Kochmulde-Abmessungen/Ausschnittsmaße Rückwand Einfügen und Montieren Die Kochmulden können in Möbeln angebracht werden, die eine Einbauöffnung mit den in Abbildung angegebenen Abmessungen aufweisen. Wenn Sie mehrere Kochmulden aneinanderreihen wollen (Kochmulde mit zwei Gasbrennern + Kochmulde mit zwei Platten etc.), so entnehmen Sie der Zeichnung den Mindestabstand, der zwischen den verschiedenen Öffnungen eingehalten werden muß. - Seite 18 Montageanweisung Die Befestigung der Kochmulde am Möbelstück erfolgt in folgenden Schritten: 1) Die mitgelieferte Dichtung entlang des Öffnungsrandes anbringen, wobei die beiden Enden aneinanderstoßen müssen, ohne sich dabei zu überlappen. 2) Die Kochmulde in die Öffnung im Möbelstück einpassen, wobei auf die exakte Ausrichtung zu Dichtung achten ist;...
-
Seite 19: Technische Daten
Montageanweisung Technische Daten Abmessungen in mm: Kochmuldenkörper H x B x T 8 x 580 x 500 Ausschnittmaß B x T 550 x 470 Belastung der Kochstellen in Watt: Kochstelle vorne rechts Ø 145 mm. 1500 Kochstelle hinten rechts Ø 180 mm. 2000 Kochstelle hinten links Ø... -
Seite 20: Kundendienst
Telefonnummern finden Sie im Verzeichnis “Garantiebedingungen/ Kundendienststellen”.) Haben Sie Fragen zu Bedienung und Gebrauch Ihres Gerätes? Dann wenden Sie sich an unsere telefonische Beratung: AEG DIRECT INFO SERVICES 0180-555 45. Dort bekommen Sie Tips zum Umgang mit Ihrem Gerät und zur Nutzung der zahlreichen Funktionen.
