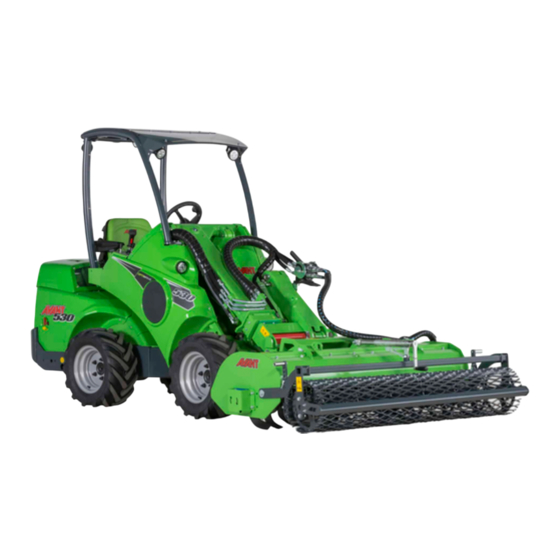

AVANT A425119 Bedienungsanleitung
Verwandte Anleitungen für AVANT A425119
Inhaltszusammenfassung für AVANT A425119
- Seite 1 Deutsch Bodenfräse 2018 2 Bedienungsanleitung für Anbaugeräte Bodenfräse Produktnummer 1200 mm A425119 1500 mm A37430 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A431451 2018 2 DE 2018-...
- Seite 2 Bodenfräse 2018 2...
-
Seite 3: Inhaltsverzeichnis
Bodenfräse 2018 2 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ......................5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 4. TECHNISCHE DATEN ...........................10 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............10 5. ZUSAMMENBAU DES ANBAUGERÄTS ....................12 Anschluss und Trennung von Hydraulikschläuchen .................. -
Seite 4: Vorwort
4 (30) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (30) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNG:SICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. Tabelle 1 – Bodenfräse – Kompatibilität mit Avant-Ladern... -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (30) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (30) Stoßgefahr – geworfene Gegenstände. Lassen Sie keine unbeteiligten Personen in der Nähe der Maschine stehen. Halten Sie das Anbaugerät an, wenn sich andere Personen dem Anbaugerät um mehr als 5 Meter nähern. Nur verwenden, wenn alle Abdeckungen montiert sind. WARNUNG ...
- Seite 9 9 (30) Gefahr schwerer Verletzungen. - Eine unsachgemäße oder achtlose Verwendung des Anbaugeräts könnte zu Gefahrensituationen führen. Verwenden Sie das Anbaugerät nur zu seinem Bestimmungszweck. Machen Sie sich in einem sicheren WARNUNG Bereich mit den Steuerungen des Laders vertraut. Beachten Sie vor allem das sichere Stoppverfahren des Anbaugeräts und der Maschine.
-
Seite 10: Technische Daten
10 (30) 4. Technische Daten Tabelle 2 – Bodenfräse – Spezifikationen Produktnummer A425119 A37430 Arbeitsbreite: 1200 mm 1500 mm Breite der Feldwalze: 1400 mm 1700 mm Gesamtbreite: 1530 mm 1.830 mm Länge: 1140 mm 1140 mm Gewicht: 250 kg 295 kg Frästiefe:... - Seite 11 11 (30) Tabelle 3 – Positionen von Warnhinweisen und Aufklebern Aufkleber Warnhinweis Missbrauchsgefahr – Lesen Sie vor der 1 A46771 Verwendung die Anweisungen. Quetschgefahr – Gehen Sie niemals unter einem angehobenen Anbaugerät 2 A46772 hindurch; halten einen Sicherheitsabstand einem angehobenen Gerät ein. Auf scharfe Messer achten –...
-
Seite 12: Zusammenbau Des Anbaugeräts
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 13 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 14: Anschluss Und Trennung Von Hydraulikschläuchen
14 (30) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader der Serie 300-700 mit der herkömmlichen Schnellkupplung haben und auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 15 15 (30) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Geräteanbauplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 16: Betrieb Des Anbaugeräts
16 (30) 6. Betrieb des Anbaugeräts Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 17: Prüfungen Vor Der Bedienung
17 (30) 6.1 Prüfungen vor der Bedienung Beseitigen Sie alle Hindernisse, wie etwa große Äste oder Steine, aus dem Arbeitsbereich, bevor Sie mit den Arbeiten beginnen. Denken Sie an die korrekten Arbeitsmethoden und vermeiden Sie ein unnötiges Verlassen des Fahrersitzes. Beseitigen oder markieren Sie auch alle versteckten Hindernisse, die zu Beschädigungen oder Verletzungen führen können, und stellen Sie sicher, dass keine Stromkabel oder Wasser- bzw. -
Seite 18: Verwendung
18 (30) 6.2 Verwendung Verwenden der Bodenfräse: 1. Bringen Sie das Anbaugerät in die Betriebsposition parallel zum Boden wie nebenstehenden Abbildung dargestellt. 2. Starten Sie die Bodenfräse, indem Sie den Steuerhebel der Zusatzhydraulik in die Raststellung drehen oder die Tasten des Joysticks verwenden. -
Seite 19: Vermeiden Und Beseitigen Von Verstopfungen
19 (30) 6.3 Vermeiden und Beseitigen von Verstopfungen Verhindern Blockieren Bodenfräse, indem Fahrgeschwindigkeit Betriebsbedingungen anpassen. Das Gerät sauber halten, sodass kein Material daran haften bleibt. Normalerweise kann eine Verstopfung beseitigt werden, indem die Klingenwelle in die entgegengesetzte Richtung gedreht wird. Im Bedarfsfall muss die Verstopfung manuell mit geeigneten Werkzeugen beseitigt werden. -
Seite 20: Einstellen Der Bearbeitungstiefe Und Der Schildhöhe
20 (30) 6.5 Einstellen der Bearbeitungstiefe und der Schildhöhe Die Bearbeitungstiefe kann stufenlos eingestellt werden, indem die Höhe der Feldwalze eingestellt und der Hubarm des Laders geneigt wird. Heben Sie die Fräse nach der Neigung und der korrekten Einstellung der Höhe nur über die Hubbewegung des Hubarms an, ohne dabei das Anbaugerät zu neigen. -
Seite 21: Einlagern Des Anbaugeräts
21 (30) 6.8 Einlagern des Anbaugeräts Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 22: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 23: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 24: Schmierung
24 (30) 7.3 Schmierung Die Bodenfräse weist vier Schmierpunkte auf, die sich an den Enden der Schlegelwalze, beim Zahnrad des Anbaugeräts und am Ende der Klingenwelle befinden. An den Schmierpunkten der Lager sollte regelmäßig eine geringe Menge Schmiermittel aufgetragen werden. Das korrekte Schmierintervall hängt von den Betriebsbedingungen ab. -
Seite 25: Klingen Der Bodenfräse
25 (30) Schnitt- und Abtrennungsgefahr – Scharfe Kanten und Abtrennungspunkte auf Werkzeugen. Achten Sie auf scharfe Messer und die Quetschgefahr, insbesondere GEFAHR während Wartungsarbeiten oder Entfernens Sperrvorrichtungen. Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an. Beachten Sie, dass sich der Laderhubarm nach unten bewegt und umkippen könnte, selbst wenn der Motor ausgeschaltet ist. - Seite 26 26 (30) Anomale Vibrationen, die auch nach einer gründlichen Reinigung des Geräts weiterhin bestehen, könnten das Anzeichen eines Ungleichgewichts der Klingenachse sein. Tauschen Sie beschädigte Klingen im Bedarfsfall aus. Ein Ungleichgewicht könnte die Lager beschädigen. Kontaktieren Sie den Kundendienst, wenn die Vibrationen weiterhin bestehen.
-
Seite 27: Garantiebestimmungen
27 (30) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 28 Mallit / Modeller / Models / Modelle: Avant Hydraulitoiminen kelajyrsin; Avant-kuormaajan työlaite Hydraulisk Jordfräs; arbetsredskap för Avant lastare A425119 Hydraulic Rotary hoe; attachment for Avant loaders A37430 Bodenfräse; Anbaugerät für Avant-Lader 19.9.2018 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Managing Director / Geschäftsführer...
