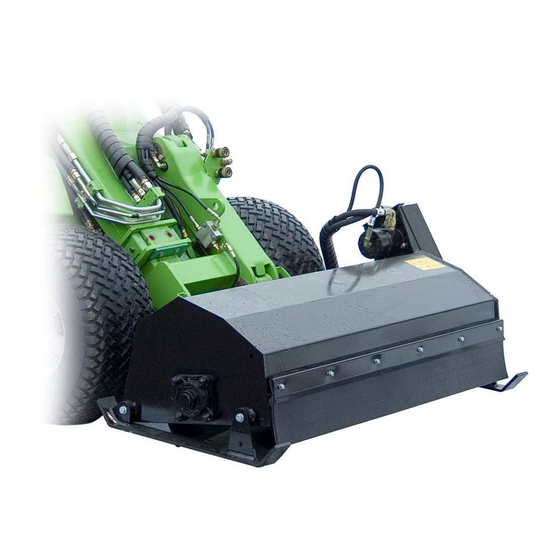

AVANT A2808 Bedienungsanleitung
300-700 serie; 200 serie
Inhaltsverzeichnis
Quicklinks
Bedienungsanleitung für Anbaugeräte
Artikelnummer:
Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das
Anbaugerät in Betrieb nehmen.
Bewahren Sie die Bedienungsanleitung für evtl. später auftretende
Fragen gut auf.
