Seite 1: Inhaltsverzeichnis
Bafang DP C18 Übersetzung von rSp-bike www.rsp-bike.ch Inhalt Inhalt Einführung Zeichnungsübersicht Spezifikationen Funktionsübersicht Anzeige Definition Schaltflächen Definition Einfache Einstellung User Einstellung Fehler Code DP C18 rSp-bike Ver.2.0... -
Seite 2: Einführung

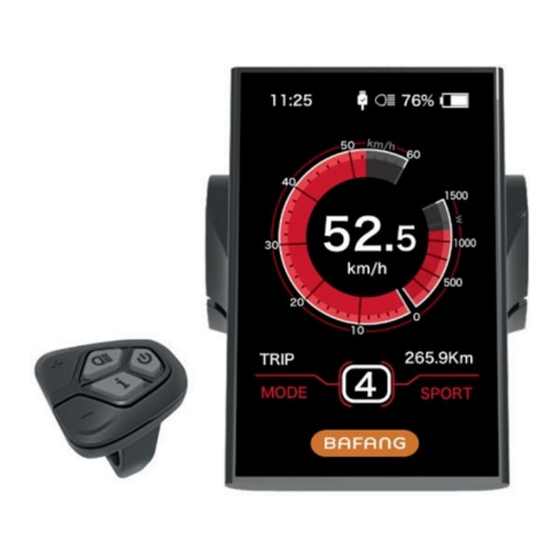

Einführung Name: Intelligentes Display • Modell: DP C18. Uart • Bereich: Elektronische Bedienungsanzeige • Aussehen: Display mit Flüssig Crystal Anzeige und gehärtetem Pmma Glas • DP C18 rSp-bike Ver.2.0... -
Seite 3: Zeichnungsübersicht
Spezifikationen Spannung: 36V/43V/48V Dc • Min. Strom: 10mA • Max. Strom: 30mA • Leckstrom kleiner als: 1uA • Zubringerstrom: 50mA • Betriebstemperatur: -20℃~ 45℃ • Lagertemperatur: -30℃~ 70℃ • IP Level: IP65 • Lagerfeuchtigkeit: 30%-70% • DP C18 rSp-bike Ver.2.0... -
Seite 4: Funktionsübersicht
• Zwei Arten von Fahrmodus ECO und SPORT • Motormotorleistungsanzeige in Watt oder in Ampere. • Benutzerdefiniertes Kennwort: Der Benutzer kann selbst ein Kennwort festlegen. • Parametereinstellungen: Stromversorgung, Niveau, Raddurchmesser, Geschwindigkeit usw. kann auf dem Display angepasst werden. • Anzeige von Fehlercode. DP C18 rSp-bike Ver.2.0... -
Seite 5: Anzeige Definition
Motor in den Modus Schiebehilfe, bis die Taste losgelassen wird. (4 Km/h) 11 Modus-Datenanzeige: Anzeige aktueller Daten. 12 Fahrmodus: Anzeige des aktuellen Fahrmodus, "SPORT" oder "ECO" Schaltflächen Definition Displaybeleuchtung + Taste Ein / Aus Taste - Taste Mode Mode DP C18 rSp-bike Ver.2.0... -
Seite 6: Einfache Einstellung
Wechseln zwischen Distanz Modus und Geschwindigkeit Modus Durch Drücken der Taste wechselt die Anzeige zwischen Distanzen und Geschwindigkeiten. Distanz (TRIP) → Total Distanz (ODO) → Maximale Geschwindigkeit (MAX) → Durchschnittliche Geschwindigkeit (AVG) → Restdistanz (RANGE) → Energie Verbrauch (CALORIES) → Zeit (TIME) DP C18 rSp-bike Ver.2.0... - Seite 7 Taste losgelassen wird. (4Km/h) !! Dies ist keine Anfahrhilfe !! Eco Und Sport Taste kurz drücken. Der Fahrmodus wechselt von "ECO" oder" SPORT". (Hat bei Bafang BBS01 / 02 keine Funktionseinfluss ausser der Farbdarstellung) DP C18 rSp-bike Ver.2.0...
-
Seite 8: User Einstellung
Ebene, mit drei Optionen "Setting", "Information" und "EXIT". Mit drücken der Tasten oder die Optionen auswählen und dann durch Drücken der Taste Option bestätigen. Ausstieg: Wählen Sie "EXIT" und kurz die Taste drücken und Sie verlassen die User Ebene, die geänderten Daten werden gespeichert. DP C18 rSp-bike Ver.2.0... -
Seite 9: Speed Limit
OFF / 9 / 8 / 7 / 6 / 5 / 4 / 3 / 2 / 1 Default Mode/Standardmodus: Einstellung des Standardmodus Eco oder Sport (Hat bei Bafang BBS01 / 02 keine Funktionseinfluss ausser der Farbdarstellung) Power View / Krafteinheit:... - Seite 10 "0-9" wählen Sie die zweite Ziffer aus und mit bestätigen. Cursor wird zur ersten Ziffer der Minuten springen. Widerholen Sie den Vorgang gleich für die Minuten. Mit bestätigen. Mit BACK EXIT kommen Sie zurück zu "SETTING". DP C18 rSp-bike Ver.2.0...
-
Seite 11: Batterie-Info
Battery capacity of Full Full Cap Cell Voltage 1 Voltage Cell 1 charged Relative Charge in RelChargeState Cell Voltage 2 Voltage Cell 2 percentage Absolute Charge in AbsChargeState percentage Cell Voltage n Voltage Cell n DP C18 rSp-bike Ver.2.0... -
Seite 12: Fehlercode
Akku Temperaturfehler Akku kontrollieren lassen Motor abkühlen lassen "14" Motor Übertemperatur Motor kontrollieren lassen Radsensor und Magnet "21" Speedsensor Fehler kontrollieren und einstellen "22" Bms Kommunikation Fehler Akku kontrollieren lassen Motor und Controller "30" kontrollieren lassen DP C18 rSp-bike Ver.2.0... - Seite 13 Notizen: _____________________________________________________________________________________________________ DP C18 rSp-bike Ver.2.0...
