Seite 1: Inhaltsverzeichnis

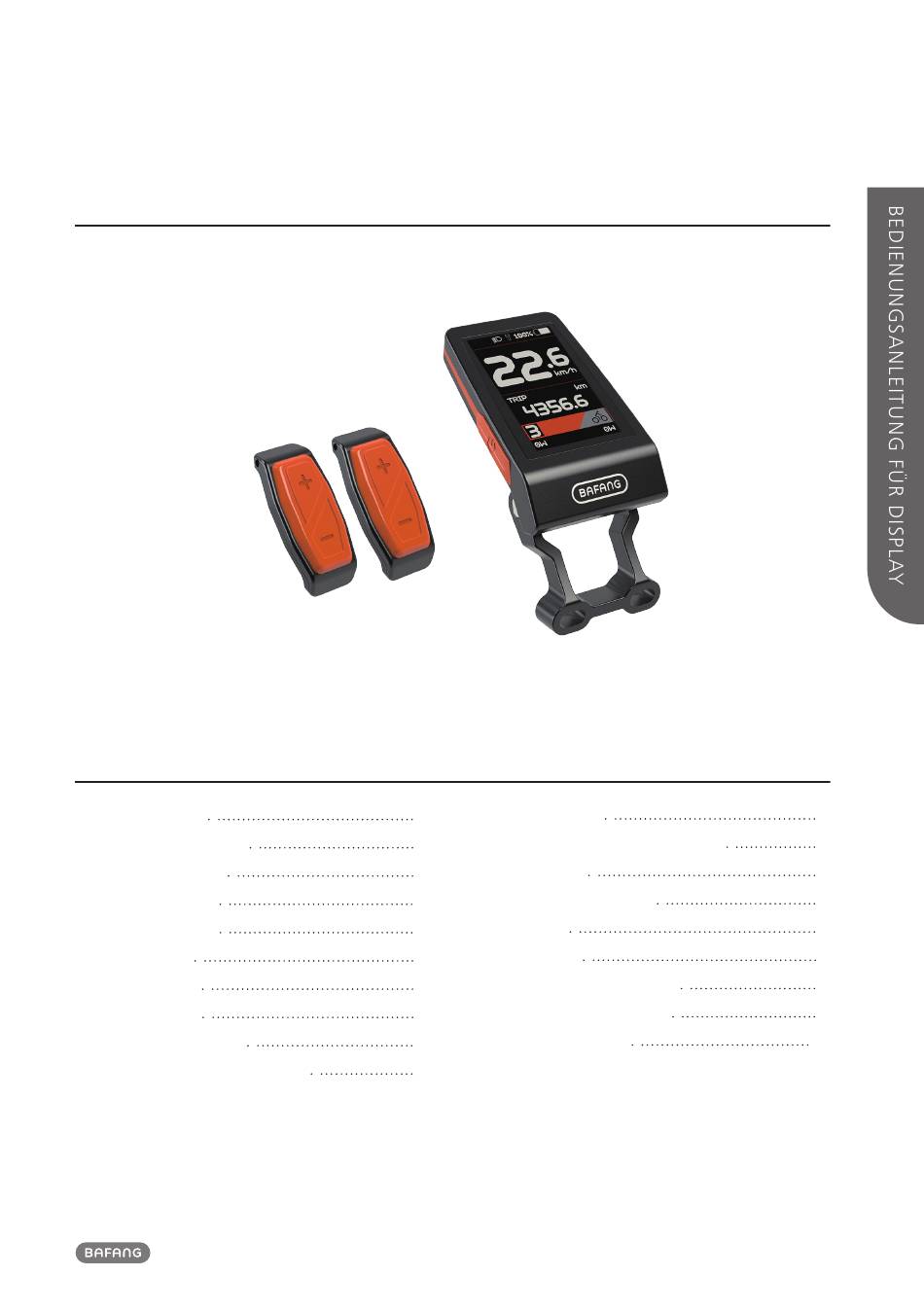

7 BEDIENUNGSANLEITUNG FÜR DP C260.CAN INHALT 7.1 Wichtiger Hinweis 7.6.3 Auswahlmodus 7.2 Einführung Des Displays 7.6.4 Scheinwerfer / Hintergrundbeleuchtung 7.3 Produktbeschreibung 7.6.5 Schiebehilfe 7.6.6 Batteriekapazitätsanzeige 7.3.1 Technischen Daten 7.6.7 SERVICE 7.3.2 Funktionsübersicht 7.7 Einstellungen 7.4 Display Anzeige 7.5 Tasten-Definition 7.7.1 “Setting” Displayeinstellungen 7.6 Normaler Betrieb... -
Seite 2: Wichtiger Hinweis

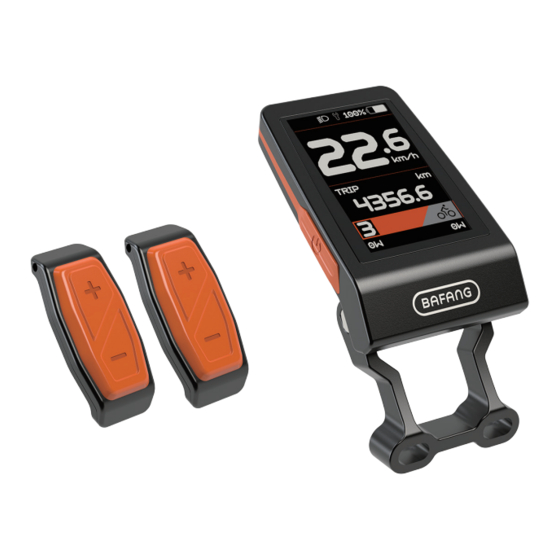

Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP C260.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse besteht aus ABS, das Fenster aus PC, die Taste aus TPV. Auf dem Kabele-... -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG 7.3.2 Funktionsübersicht 7.3.1 Technischen Daten • Geschwindigkeitsanzeige (Echtzeit, Höchst- • Betriebstemperatur: -20°C bis 45°C geschwindigkeit, Durchschnittsgeschwind- • Lagertemperatur: -20°C bis 50°C igkeit) • Wasserdicht: IP65 • Umschaltung zwischen Meile und Kilometer. • Lager Feuchtigkeit: 30% - 70% RH •... -
Seite 4: Display Anzeige
7.4 DISPLAY ANZEIGE Anzeige für Scheinwerfer Anzeige der Echtzeit-Geschwindigkeit Modus: Einzelfahrt (TRIP), Gesamtstrecke (ODO), Höchstgeschwindigkeit (MAX), Durchschnittliche Geschwindigkeit (AVG), verbleibende Reichweite (RANGE), Energiever- brauch (CALORIES), Zeit (TIME). (Hinweis: nur sofern die Funktionen vom System unterstützt werden). Unterstützungsfunktion und Schiebehilfe Batteriekapazitätsanzeige Anzeige „Service“... -
Seite 5: Normaler Betrieb
7.6 NORMALER BETRIEB 7.6.1 System Ein/Aus Schalten Halten Sie die Taste (>2s) gedrückt, um das Display einzuschalten. Das HMI fährt langsam hoch und das Start-LOGO erscheint. Halten Sie die Taste erneut (>2s) gedrückt, um das HMI auszus- chalten. Wenn die "automatische Abschaltzeit" auf 5 Minuten eingestellt ist (sie kann mit der Funktion "Auto Off"... -
Seite 6: Auswahlmodus
7.6.3 Auswahlmodus Drücken Sie kurz (<0,5s) die „Modus“-Taste, um unterschiedliche Modi und Informationen anzuzei- gen. 1. Bei Systemen mit Drehmomentsensor werden nacheinander folgende Informationen angezeigt: Einzelfahrt (TRIP) → Gesamtstrecke (ODO) → Höchstgeschwindigkeit (MAX) → Durchschnittliche Geschwindigkeit (AVG) → Verbleibende Reichweite (RANGE) → Trittfrequenz (CADENCE) → Energiever- brauch (CALORIES) →... -
Seite 7: Schiebehilfe
7.6.5 Schiebehilfe Drücken Sie, wenn das Pedelec nicht fährt, kurz die Taste , bis die Anzeige der Schiebehilfe erscheint. Halten Sie nun die Taste gedrückt; das Pedelec aktiviert die Schiebehilfe und die An- zeige blinkt. Wenn Sie die Taste loslassen, wird die Schiebehilfe deaktiviert. Falls Sie 5 Sekunden lang keine Funktion ausführen, kehrt das System automatisch zur Einstellung 0 zurück. -
Seite 8: Einstellungen
7.7 EINSTELLUNGEN Drücken Sie nach dem Einschalten des HMI Sie dann kurz (<0,5s) die “Mode”-Taste zweimal kurz die „Mode“-Taste, um die „SET- zum Bestätigen. Wählen Sie „YES“, um die TING“ aufzurufen. Drücken Sie kurz (<0,5S) die Funktion zurückzusetzen, oder „NO“, um Taste oder zur Auswahl und drücken Sie... -
Seite 9: "Service"--- Benachrichtigung Aktivieren/Deaktivieren
Sie zwischen „100%“/ „75%“/ „50%“/ Sie zwischen „3 / 5 / 9“. Drücken Sie kurz „30%“/ „10%“. Drücken Sie kurz (<0,5s) (<0,5s) die „Mode“-Taste, um die Einstellun- die „Mode“-Taste, um die Einstellungen gen zu speichern und zum Menü „Setting“ zu speichern und zum Menü „Setting“ zurückzukehren. -
Seite 10: "Wheel Size" Radgröße
7.7.2.1 “Wheel Size” Radgröße HINWEIS: Wenn die Batterie über eine Kom- munikationsfunktion verfügt, können die Drücken Sie kurz (<0,5s) die Taste oder „Battery Info“ angezeigt werden; anderen- zur Auswahl von „Wheel Size“. Drücken falls nicht. Sie kurz (<0,5s) die „Mode“-Taste zum Bestätigen und Anzeigen.Drücken Sie kurz (<0,5s) die „Mode“-Taste, um zum Menü... -
Seite 11: "Display Info" Displayinformationen
7.7.2.4 “Display Info” 7.7.2.6 View “Torque Info” Displayinformationen Drücken Sie kurz (<0,5s) die Taste oder Drücken Sie kurz (<0,5s) die Taste oder zur Auswahl von ”Torque Info”. Drücken zur Auswahl von „Display Info“. Drücken Sie kurz (<0,5s) die „Mode“-Taste zum Bestä- Sie kurz (<0,5s) die „Mode“-Taste zum Bestä- tigen und Anzeigen “Hardware Ver”und tigen und Anzeigen “Hardware Ver”und... -
Seite 12: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, einer der folgenden Fehlercodes wird ebenfalls angezeigt. Hinweis: Bitte lesen Sie die Beschreibung des Fehlercodes sorgfältig durch. Wenn der Fehlercode angezeigt wird, starten Sie das System zuerst neu. Wenn das Problem nicht behoben wird, wenden Sie sich bitte an Ihren Händler. Fehler Erklärung Problembehandlung... - Seite 13 Fehler Erklärung Problembehandlung Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler. Inneren des Akkus. 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen. des Reglers erreicht den maximalen 2. Wenn das Problem weiterhin auftritt, Schutzwert.
- Seite 14 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
- Seite 15 BF-UM-C-DP C260-DE November 2019...
