Seite 1: Inhaltsverzeichnis
7 BEDIENUNGSANLEITUNG FÜR DP C230.CAN INHALT 7.1 Wichtiger Hinweis 7.6.3 Scheinwerfer / Hintergrundbeleuchtung 7.2 Einführung Des Displays 7.6.4 Schiebehilfe 7.3 Produktbeschreibung 7.6.5 Auswahlmodus 7.6.6 Batteriekapazitätsanzeige 7.3.1 Technischen Daten 7.6.7 USB - Ladefunktion 7.3.2 Funktionsübersicht 7.4 Display Anzeige 7.6.8 SERVICE 7.5 Tasten-Definition 7.7 Einstellungen... -
Seite 2: Wichtiger Hinweis

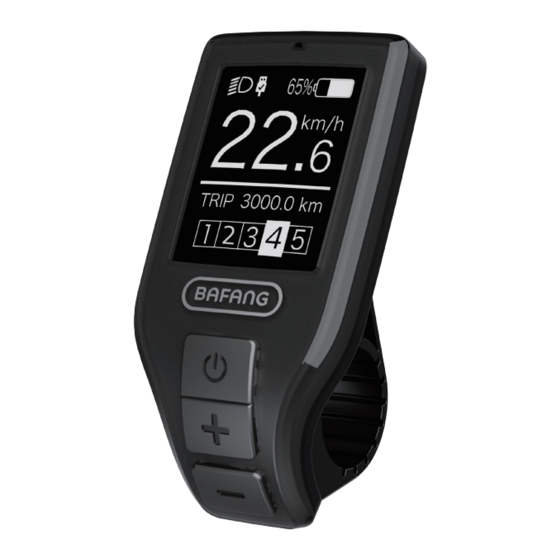

Dampfstrahl-/ Hochdruckreiniger oder Wasserschlauch. Wasser kann in die Elektrik zerstören. 7.2 EINFÜHRUNG DES DISPLAYS • Modell: DP C230.CAN BUS • Die Kennzeichnung des Kabeletiketts ist wie folgt: • Das Gehäuse ist aus schwarzem ABS und das Display aus Acrylglas. Die Tasten sind aus Silikon. -
Seite 3: Produktbeschreibung
7.3 PRODUKTBESCHREIBUNG Funktionsübersicht • 7.3.1 Technischen Daten • Geschwindigkeitsanzeige (Höchstgeschwin- • Betriebstemperatur: -20°C bis 45°C digkeit, Durchschnittliche Geschwindigkeit, • Lagertemperatur: -20°C bis 50°C Umschaltung km/Meilen). • Wasserdicht: IP65 • Anzeige der Batteriekapazität. • Lager Feuchtigkeit: 30% - 70% RH • Automatische Sensoren zur Erläuterung des Beleuchtungssystems. -
Seite 4: Display Anzeige
7.4 DISPLAY ANZEIGE Bei eingeschaltetem Licht erscheint im Display das Icon . In der USB-Ladeanzei- ge erscheint das Icon , falls ein externes USB-Gerät mit dem Display verbunden ist. Geschwindigkeitsanzeige in Echtzeit. Fahrt: Tagesstrecke (TRIP) - Gesamtstrecke (ODO) - Höchstgeschwindigkeit (MAX) – Durchschnittliche Geschwindigkeit (AVG) - Reichweite (RANGE) - Ausgangsleistung (POWER) –... -
Seite 5: Normaler Betrieb
7.6 NORMALER BETRIEB 7.6.1 System Ein/Aus Schalten Halten Sie die Taste am Display (>2s) gedrückt, um das System einzuschalten. Halten Sie die Taste erneut (>2s) gedrückt, um das System auszuschalten. Falls die Dauer der „automatischen Abschaltung“ mit 5 Minuten eingestellt ist, schaltet sich das Display nach Ablauf dieser Dauer aus, sofern keine Funktion ausgeführt wird. -
Seite 6: Schiebehilfe
7.6.4 Schiebehilfe Die Schiebehilfe kann nur im Stand aktiviert werden. Aktivierung: Drücken Sie die Taste , bis das Icon erscheint. Halten Sie dann die Taste gedrückt, während das Icon angezeigt wird. Die Schiebehilfe ist dann aktiviert. Das Icon blinkt und das Pedelec fährt mit einer Geschwindigkeit von ungefähr 6 km/h. Wenn Sie die Taste loslassen, hält der Motor automatisch an und das System schaltet zurück auf Stufe 0. -
Seite 7: Batteriekapazitätsanzeige
7.6.6 Batteriekapazitätsanzeige Die Kapazität wird in Echtzeit angezeigt. Bei vollständiger Ladung wird 100% angezeigt. Bei einer Ka- pazität von unter 5% blinkt die Umrandung der Anzeige; die Batterie muss dann umgehend geladen werden. 7.6.7 USB - Ladefunktion In der USB-Ladeanzeige erscheint das Icon und der Ladevorgang beginnt, wenn ein externes USB-Gerät an das Display angeschlossen wird. -
Seite 8: Einstellungen
7.7 EINSTELLUNGEN Drücken Sie bei eingeschaltetem Display gleichzeitig (>2s) die Tasten , um das Menü „SETTINGS“ zu öffnen. Drücken Sie die Taste oder (<0,5s) zur Auswahl von: Setting, Information oder EXIT. Drücken Sie dann (<0,5s) zum Bestätigen. Oder wählen Sie „EXIT“ und drücken Sie (<0,5s), um zum Hauptmenü... -
Seite 9: "Brightness" Displayhelligkeit
zu speichern und zum Menü „Setting“ Drücken Sie im Menü Setting die Taste zurückzukehren. oder (<0,5s) zur Auswahl von „Sensitivity“ und bestätigen Sie mit (<0,5s). Wählen Sie dann mit den Tasten oder Option „1“/ „2“/ „3“/ „4“/ „5“. Bestätigen Sie Ihre Auswahl mit der Taste (<0,5s), um die Einstellungen zu speichern und zum Menü... -
Seite 10: Information" Informationen
7.7.2 „Information“ Informationen Daten die Taste (<0,5s), um das Menü „Information“ zu verlassen. Drücken Sie bei eingeschaltetem Display Die Option „Speed Limit“ kann nicht verstellt gleichzeitig (>2s) die Tasten , um werden; die Anzeige dient nur Ihrer Infor- das Menü „SETTINGS“ zu öffnen. Drücken mation. -
Seite 11: "Ctrl Info" Steuerungsdaten
7.7.2.6 „Torque Info“ Drehmoment Code Erläuterung Drücken Sie im Menü Information die Taste Anzahl der Batteriezellen oder (<0,5s) zur Auswahl von „Torque Info“ und bestätigen Sie mit (<0,5s). d01 - d10 Spannung in Zelle 1 - 10 (m/V) Drücken Sie nach Anzeige der gewünschten Hardware-Version Daten die Taste (<0,5s), um das Menü... -
Seite 12: Fehlercode-Definition
7.8 FEHLERCODE-DEFINITION Das Display kann die Fehler eines Pedelecs anzeigen. Wenn ein Fehler erkannt wird, einer der folgenden Fehlercodes wird ebenfalls angezeigt. Hinweis: Bitte lesen Sie die Beschreibung des Fehlercodes sorgfältig durch. Wenn der Fehlercode angezeigt wird, starten Sie das System zuerst neu. Wenn das Problem nicht behoben wird, wenden Sie sich bitte an Ihren Händler. Fehler Erklärung Problembehandlung... - Seite 13 Fehler Erklärung Problembehandlung Fehler mit dem Temperatursensor im Bitte wenden Sie sich an Ihren Händler. Inneren des Akkus. 1. Schalten Sie das System aus und lassen Sie Die Schutztemperatur im Inneren das Pedelec abkühlen. des Reglers erreicht den maximalen 2. Wenn das Problem weiterhin auftritt, Schutzwert.
- Seite 14 Fehler Erklärung Problembehandlung 1. Überprüfen Sie allen Anschlussstecker. Bremssignal hat einen Fehler 2. Wenn der Fehler weiterhin auftritt, wenden (Falls Bremssensoren vorhanden) Sie sich bitte an Ihren Händler. Detektionsschaltung für 15V hat Bitte wenden Sie sich an Ihren Händler. einen Fehler Erkennungsschaltung für den Taster Bitte wenden Sie sich an Ihren Händler.
