3. Empfänger
3.1 Bedienelemente und Inbetriebnahme
2
3

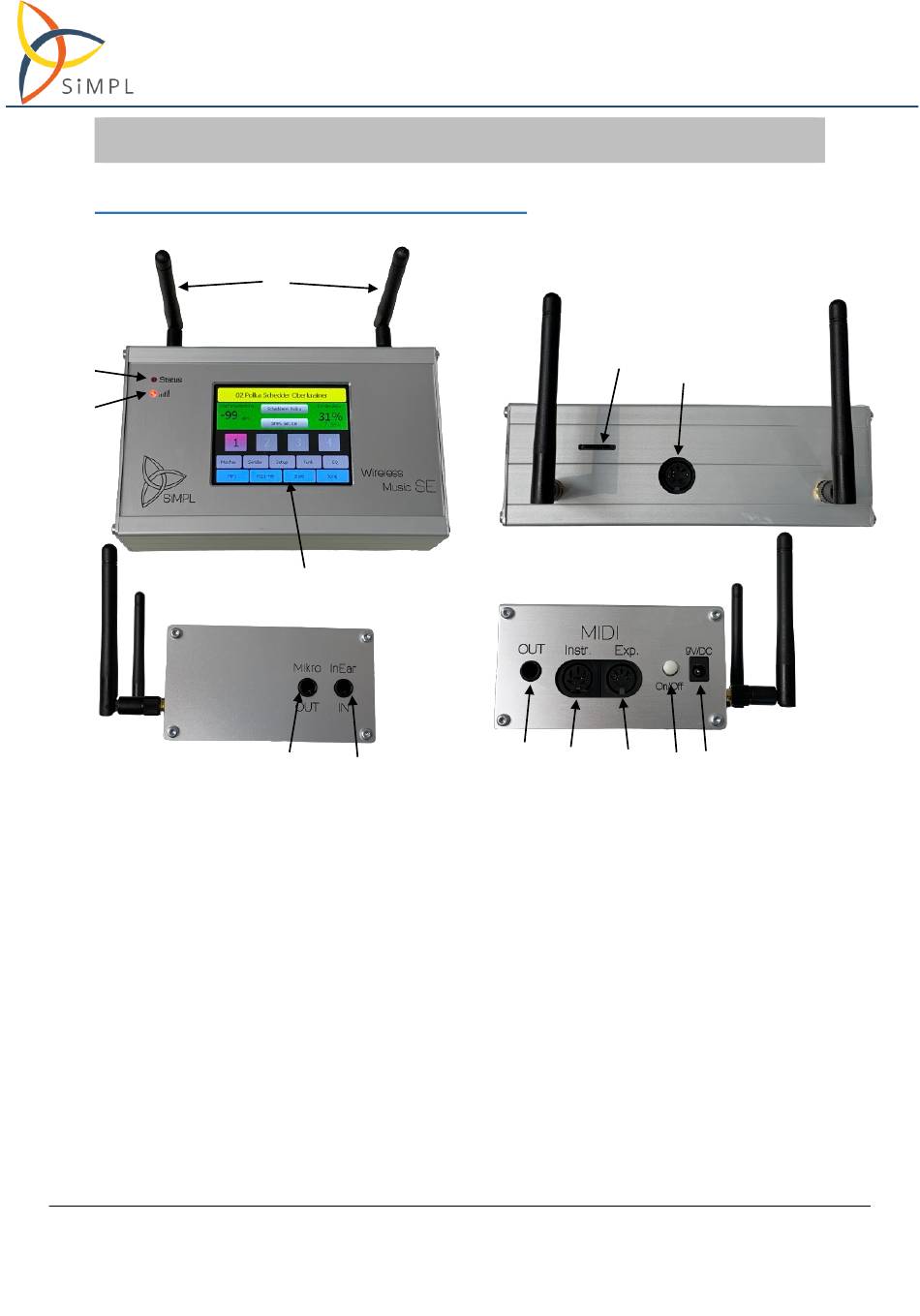

1 Kapazitives Touch Display
2 Status LED
3 RSSI Anzeige
4 Antennen für Diversitiyempfang
5 microSD Speicherkarte
6 MIDI Anschluß Fußpedal
7 Ausgang Audio (z.B. Mikrofone im Instrument)
8 Eingang für InEar Monitoring
9 Audio Out Soundboard (nur Main Ausgang vom Soundboard genutzt)
10 Kabelanschluß für MIDI-Instrument mit Spannungsversorgung (Buchsentyp
abhängig vom benutzten MIDI-System)
11 MIDI-Ausgang 31250 Baud für zusätzlichen Expander
12 Ein/Aus Schalter Empfänger
13 Spannungsversorgung 9V mind. 1000mA
