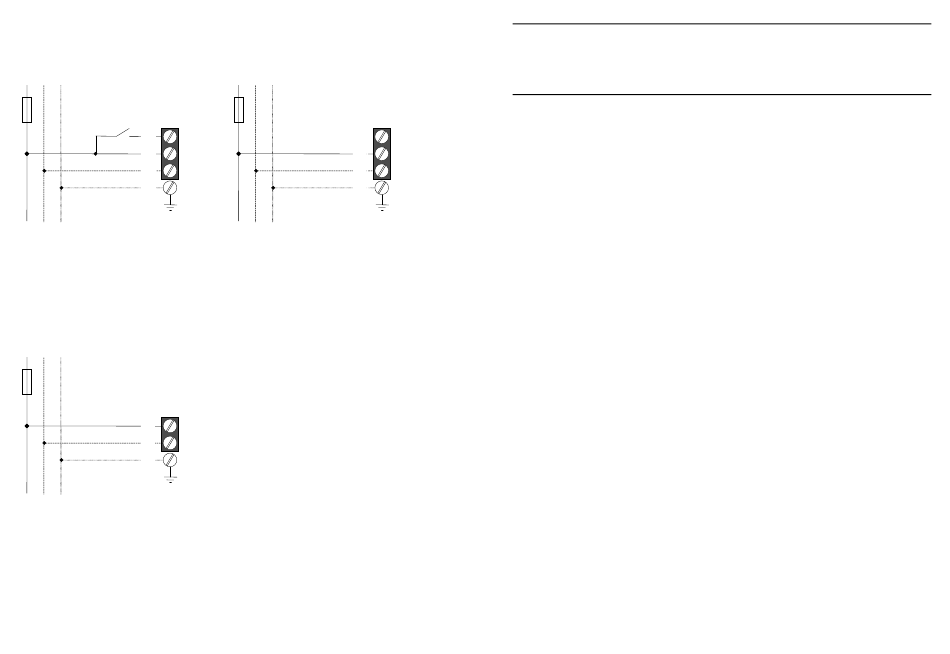

Possibilités de raccord pour les luminaires
Secours permanent
L
L'
N
E
L = L = Phase commutée
c
L' = L = Phase directe
d
N = Neutre
E = Terre
E = Pour la série de luminaires A1, A3, A6, A12 et A13 raccordez la terre.
Raccord pour alimentation centrale
L'
N
E
120-OX9F_N01.DOC
Secours
L'
N
E
24.04.2014
NOTICE DE MONTAGE
Luminaires de secours
A1 / A2 / A3 / A6 / A12 / A13
1. UTILISATION :
Ce luminaire directionnel sert à l'éclairage et au marquage des issues de secours.
2. PREPARATION POUR LE MONTAGE :
Sortez les luminaires de leur emballage. Vérifiez le pictogramme, mettez-le en
place, le cas échéant. Ôtez la vitre et le réceptacle. Préparez les luminaires selon
leur mode de montage. Reportez les trous de montage au mur ou au plafond.
Veillez à ce que les conduites d'alimentation ne soient pas endommagées lors du
perçage (conduites électriques, de gaz, d'eau, etc.). Choisissez les trous de
montage de façon à ce que les luminaires soient soutenus de façon sûre et que
les conduites électriques puissent passer dans le trou d'entrée prévu à cet effet.
3. RACCORD ELECTRIQUE :
Les luminaires directionnels A1, A3, A6, A12 et A13 sont conçus pour la classe
de protection I. C'est pourquoi la terre doit absolument être raccordée au
branchement prévu à cet effet. Le branchement doit être alimenté sur le secteur à
230V / 50 Hz, lequel doit être conforme aux normes européennes. Le
branchement doit se faire dans une installation fixe. Les conducteurs isolés
simplement doivent être recouverts
Seul un électricien a le droit de procéder au branchement au secteur.
4. MONTAGE :
Après avoir monté le luminaire indicateur selon le mode de montage adéquat,
vérifiez que le conducteur de protection est branché correctement et vérifiez
également les raccords aux bornes d'alimentation. L'isolation des conducteurs de
raccordement au secteur ne doit pas être bloquée ou coincée lors du montage.
Pour les luminaires de pictogramme, contrôlez l'exactitude des signalisations des
issues de secours et, le cas échéant, remplacez-les par le pictogramme adéquat.
Sous réserve de modifications
Code 009 - 0703
de tuyaux flexibles isolants.
