Lumatec A1 Betriebsanleitung

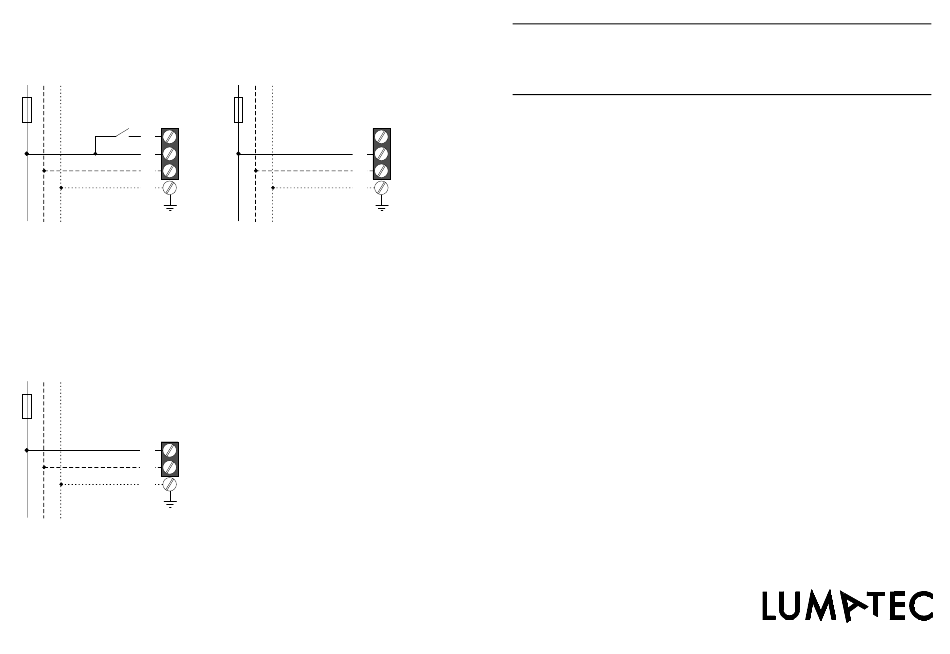

Anschlussmöglichkeiten
Dauerschaltung
L
L'
N
E
L = L = Geschaltete Phase
c
L' = L = Direkte Phase
d
N = Neutralleiter
E = Erde
E = Bei den Leuchtenserien A1, A3, A6, A8, A12 und A13 muss der
Erdanschluss angeschlossen werden.
Anschluss für Zentralversorgung
L'
N
E
120-LX11D_N01.DOC
Bereitschaftsschaltung
L'
N
E
24.04.2014
BETRIEBSANLEITUNG
Notleuchten LUMATEC
A1 / A2 / A3 / A6 / A8 / A12 /A13
1. EINSATZ:
Diese Not- oder Hinweisleuchte dient der Beleuchtung und Kennzeichnung von
Rettungs- und Fluchtwegen.
2. MONTAGEVORBEREITUNG:
Leuchte aus der Verpackung nehmen. Piktogramm überprüfen ggf. aufziehen.
Scheibe bzw. Wanne entfernen. Die Leuchte je nach Montageart vorbereiten.
Befestigungslöcher auf die Wand- oder Deckenfläche übertragen. Beachten Sie
bitte, dass beim späteren Bohren keine Versorgungsleitungen (Elektro-, Gas-,
Wasserleitungen etc.) beschädigt werden. Die Befestigungslöcher müssen so
gewählt werden, dass das Gewicht der Leuchte sicher gehalten wird und die benö-
tigten elektrischen Leitungen durch das dafür vorgesehene Einführungsloch
geführt werden können
3. ELEKTROANSCHLUSS:
Die Not- und Hinweisleuchten A1, A3, A6, A8, A12 und A13 sind für die
Schutzklasse l ausgelegt. Der Schutzleiter ist deshalb unbedingt an dem dafür
vorgesehenen Anschluss anzuschliessen. Die Ausnahme bildet die A2 Leuchte,
die mit einem Vollkunststoffgehäuse ausgerüstet ist (Schutzklasse II) und daher
keinen Schutzleiteranschluss benötigt. Der Anschluss muss an einem 230V / 50
Hz Netz erfolgen, das entsprechend den europäischen Normen errichtet sein
muss. Der Anschluss muss in fester Installation erfolgen. Einfach isolierte
Leitungen sind mit Isolierschläuchen zu überziehen.
Der Netzanschluss darf nur von einem Elektriker vorgenommen werden.
4. MONTAGE:
Nachdem die Not- oder Hinweisleuchte ihrer Montageart entsprechend montiert
wurde, überprüfen Sie bitte den korrekten Anschluss des Schutzleiters und die
Verbindungen an den Anschlussklemmen. Die Isolation der Netzanschlussleitung
darf bei der Montage nicht
Piktogrammleuchten die Richtigkeit der Fluchtweganzeige prüfen, ggf. durch
entsprechendes Piktogramm ersetzen.
