GILERA MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

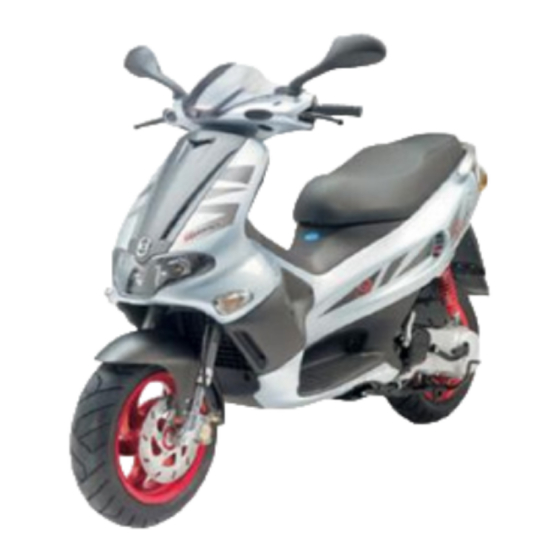

Runner PureJet 50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gilera Runner PureJet 50
Inhaltszusammenfassung für Gilera Runner PureJet 50
- Seite 1 GILERA MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei einem Vertragshändler oder bei einer PIAGGIO-Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle des elektrolytstandes..........36 Das cockpit................Längerer stillstand..............36 Zündschloss................10 Sicherungen................37 Lenkerschloss absperren............10 Auswechseln der scheinwerferlampen........39 Lenkschloss aufsperren............10 Einstellung des scheinwerfers..........40 Lenkradschloss absperren............11 Vordere Blinker................. 41 Hupendruckknopf..............11 Rücklichteinheit................. 41 Umschalter fernlicht/ abblendlicht..........12 Rückspiegel................ -
Seite 7: Fahrzeug
Runner PureJet 50 Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) A = Tachometer B = Kilometerzähler C = Benzinstandanzeige D = Kühlflüssigkeits-Temperaturanzeige (•) E = Blinkerkontrollleuchte F = Reserveanzeige 2-Taktöl G = Fernlicht-Kontrollleuchte H = Benzin-Reserveanzeige I = Abblendlicht-Kontrollleuchte L = Deckel mit Kontakten M = Blinkerschalter N = Hupendruckknopf O = Starterknopf P = Gasgriff... - Seite 9 Bei laufendem Motor: Kontrollleuchte aus: (OK) Kontrollleuchte fix: (So schnell wie möglich einen Vertragshändler aufsuchen). Kontrollleuchte blinkt: (sofort anhalten, den Motor ausschalten, vorm Neustart einige Minuten warten). Trotzdem so schnell wie möglich einen PIAGGIO-GILERA Ver- tragshändler oder Vertragswerkstatt aufsuchen. 01_01...
-
Seite 10: Zündschloss
Zündschloss (01_02) LOCK = Zündung aus, Schlüssel abziehbar, Lenkerschloss eingerastet. OFF = Zündung aus, Schlüssel abziehbar, Lenkerschloss nicht eingerastet. ON = Startposition, Lenkerschloss nicht eingerastet, Zündschlüssel nicht abziehbar. 01_02 Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 11: Lenkradschloss Absperren
Lenkradschloss absperren (01_03) Zum Einschalten der linken Blinker den Hebel «B» nach links verstellen, zum Ein- schalten der rechten Blinker den Hebel nach rechts verstellen. Der Hebel stellt sich automatisch auf Mittelstellung zurück, die Blinker bleiben eingeschaltet. Zum Aus- schalten der Blinker den Hebel in Richtung Schalter drücken. 01_03 Hupendruckknopf (01_04) Hupenschalter «E»... -
Seite 12: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_05) 0 = Abblendlicht und Standlicht 1 = Fernlicht und Standlicht 01_05 Startschalter (01_06) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_06 Sitzbanköffnung (01_07, 01_08) Den Schlüssel in das Schloss «A», stecken, gegen den Uhrzeigersinn drehen und Sitzbank nach vorne klappen. -
Seite 13: Die Schlüssel
01_08 Die schlüssel (01_09) Das Fahrzeug wird mit einem Schlüssel und Duplikat für das Zündlenkschloss, die Tankklappe und zum Öffnen der Sitzbank geliefert. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, welche bei Bestellung von Duplika- ten angeführt werden muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN. -
Seite 14: Fahrgestell- Und Motornummer
Fahrgestell- und motornummer (01_10, 01_11) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Rahmen und dem Motor eingeprägt sind. Diese Nummern müssen bei Ersatz- teilbestellungen angegeben werden. Überprüfen Sie, ob Fahrgestellnummer und Präfix mit der Nummer in den Fahrzeugdokumenten übereinstimmt. ACHTUNG 01_10 EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND... -
Seite 15: Benutzungshinweise
Runner PureJet 50 Kap. 02 Benutzungshinweise... -
Seite 16: Kontrollen
Sekunden lang auf und erlischt dann, wenn sich der Ölstand oberhalb des Re- serveminimums befindet. Die Nichtfunktion der Kontrollleuchte deutet auf einen Feh- ler des Ölstandanzeigers hin. In diesem Fall sich an eine Piaggio-Gilera Kunden- dienstelle werden. Nach dem Aus- und Einbau der 2-Taktölpumpe muss entlüftet werden. - Seite 17 ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUßERST LEICHT ENTFLAMMBAR. BEIM TANKEN KEIN BENZIN AUS DEM TANK TROPFEN LAS- SEN. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG 02_02 DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST.
-
Seite 18: Empfohlene Produkte
ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN UND ZÜND- KERZEN KANN DIE LEBENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Empfohlene produkte AGIP CITY TEC 2T Öl für 2-Taktölpumpe Synthetisches Öl für 2-Taktmotoren JASO FC, ISO-L-EGD Technische angaben Auffüllen 2-Taktöltank Auffüllen des 2-Taktöltanks: 0,5 ÷ 0,7 Liter. Taktöltank In kunststoff , Tankinhalt~ 1,8 lt. -
Seite 19: Einfahren
Technische angaben Reifendruck vorderer Reifen 1,6 bar Reifendruck (hinterrad) Hinterrad: 1,8 bar Einfahren (02_04) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. -
Seite 20: Starten Van De Motor
Starten van de motor (02_05) Das Fahrzeug ist mit einer direkt gekoppelten automatischen Kraftübertragung ver- sehen, deshalb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasdreh- griff erfolgen, zum Abfahren zunehmend Gas geben. Die Zufuhrautomatik ist in der Lage, den Fahrzeugstart je nach Motorstatus (warm/kalt) zu steuern. Zum Starten des Motors muss vor Betätigung des Startknopfes «A», der Hebel «B»... -
Seite 21: Bei Startschwierigkeiten
Startschalter «A» betätigt, und der Gasgriff im Leerlauf gehalten wird. Sollte es auch nach o.g. Vorgehen nicht möglich sein, das Fahrzeug zu starten, wenden Sie sich bitte an eine zugelassene Piaggio - Gilera 02_06 Vertragswerkstatt. -
Seite 22: Katalysator
Katalysator ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG DER KATALYSATOR WIRD SEHR HEIß. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. -
Seite 23: Automatische Kraftübertragung
Automatische kraftübertragung (02_08) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Dies erfolgt durch eine Regelung sowohl abhängig von der Motordrehzahl als auch vom übertra- genen Drehmoment. - Seite 24 Ihre Fähigkeit und Ihre Kenntnis des Fahrzeuges sind die Grundlage für ein sicheres Fahren. Machen Sie deshalb solange Probefahrten mit Ihrem Fahrzeug auf Neben- straßen mit wenig Verkehr, bis Sie Ihr Fahrzeug gut kennen. FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN 1.
-
Seite 25: Luftleitbleche
ACHTUNG DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DRO- GEN ODER BESTIMMTEN ARZNEIMITTELN IST FÜR SIE SELBER UND FÜR ANDERE ÄUßERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT. -
Seite 27: Wartung
Runner PureJet 50 Kap. 03 Wartung... -
Seite 28: Hinterradgetriebeölstand
ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN SCHWEREN SCHÄDEN FÜHREN. ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-GILERA-VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET SIND. -
Seite 29: Reifen
Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 03_03 Reifen (03_04) Regelmäßig den Reifendruck kontrollieren. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sobald die Abnutzungsanzeiger sichtbar werden. Kontrollieren Sie außerdem die Reifen auf Beschädigungen, wie z.B. Schnitte oder unregelmäßige Abnutzung der Lauffläche. -
Seite 30: Ausbau Der Zündkerze
Ausbau der zündkerze (03_05, 03_06) Nach Ausbau der Zündkerzenklappe das Zündkabelkabel von der Zündkerze abzie- hen und die Zündkerze mit dem mitgelieferten Rohrschlüssel «A» losschrauben. Beim Wiedereinbau die Kerze per Hand einschrauben, dabei die richtige Neigung beachten; den Kerzenschlüssel nur zum Festziehen verwenden. Beim Wiedereinbau der Zündkerzenklappe in umgekehrter Reihenfolge vorgehen. -
Seite 31: Ausbau Luftfilter
Ausbau luftfilter (03_07) Die sechs Kreuzschlitzschrauben abschrauben, den Deckel abnehmen und das Fil- terelement herausziehen. 03_07 Reinigung des Luftfilters 1) Den Filterschwamm mit Wasser und einem milden Reinigungsmittel waschen, an- schließend mit einem sauberen Tuch und kleinen Pressluftstößen trocknen. 2) Den Schwamm in ein 50%-Gemisch aus Benzin und Empfohlenes Öl 3) Aus dem Gemisch nehmen, von Hand ausdrücken ohne zu wringen, abtropfen lassen und wieder einbauen. -
Seite 32: Kühlflüssigkeitsstand
Cockpit angegeben . Sowie der Zeiger den roten Bereich erreicht, muss der Motor abgestellt werden und der Kühlflüssigkeitsstand bei abgekühltem Motor überprüft 03_08 werden. Ist der Kühlflüssigkeitsstand normal, müssen Sie eine Piaggio-Gilera Ver- tragswerkstatt aufsu. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 5000 Km überprüft werden. Ge- hen Sie dabei wie folgt vor: A) Das Fahrzeug auf ebenem Untergrund auf den Ständer stellen. -
Seite 33: Kontrolle Bremsflüssigkeitsstand
Kontrollfenster leer, ist der Flüssigkeitsstand unterhalb des Minimums. Ein Absinken der Bremsflüssigkeit kann durch abgenutzte Bremsbelege bedingt sein. 03_10 Ist der Bremsflüssigkeitsstand unter Minimum abgesunken, sollten Sie eine Piaggio- Gilera Vertragswerkstatt aufsuchen und dort die Bremsanlage genau überprüfen... - Seite 34 lassen. Beachten Sie beim Auffüllen von Bremsflüssigkeit die folgenden Hinweise. Die beiden Schrauben «B» abschrauben, den Deckel des Bremsflüssigkeitsbehälters «C» anheben und die benötigte Bremsflüssigkeit nachfüllen (der Bremsflüssigkeits- stand muss immer oberhalb des Minimums stehen). Nachfüllen und Kontrolle der Bremsflüssigkeit nur bei geradestehendem Fahrzeug und bei Lenker in Fahrtrichtung durchführen.
-
Seite 35: Batterie
Muss häufig Wasser nachgefüllt werden, muss die elektrische Anlage des Fahrzeugs überprüft werden: Es kann sein, dass die Batterie unter Überlastung ar- beitet. Dies bedeutet eine frühzeitige Verschlechterung der Batterieleistung. Der Diagnosestecker «C» ist für einen Einsatz in den Piaggio-Gilera Vertragswerk- stätten vorgesehen. ACHTUNG 03_13 UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS... -
Seite 36: Kontrolle Des Elektrolytstandes
Muss häufig Wasser nachgefüllt werden, muss die elektrische Anlage des Fahrzeugs überprüft werden: Es kann sein, dass die Batterie unter Überlastung arbeitet. Dies bedeutet eine frühzeitige Verschlechterung der Batterieleistung. Der Diagnosestecker «C»ist für einen Einsatz in den Piaggio-Gilera Vertragswerk- stätten vorgesehen. 03_15 Längerer stillstand... -
Seite 37: Sicherungen
- Beim Stilllegen des Fahrzeugs (siehe Anleitung im Abschnitt "Stilllegen des Fahr- zeugs") die Batterie ausbauen. Die Batterie muss gereinigt, vollständig geladen und an einem trockenen und belüfteten Platz aufbewahrt werden. Die Batterieladung min- destens einmal alle zwei Monate nachladen. ANMERKUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM VON 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 10... - Seite 38 SICHERUNG N°1 15A-Sicherung: Strom-Grundversorgung Steuerelektronik. Luft-Einspritzvorrichtung. Benzin-Einspritzvorrichtung. Zündspule. Batterie-Aufladung. N°1 15A-Sicherung: Benzinpumpe. Stromversorgung Zündelektronik über Zündschloss. N°1 7,5A-Sicherung: Beleuchtung. N°1 7,5A-Sicherung: Kontrollleuchten. Startfreigabe. Bremslicht. Blinker. Hupe.
-
Seite 39: Auswechseln Der Scheinwerferlampen
03_16 03_17 Auswechseln der scheinwerferlampen (03_18, 03_19) Um an die Lampe des Scheinwerfers zu gelangen (2 Lampen für Abblendlicht), muss die Mittelabdeckung entfernt werden. Hierzu zunächst die Schraube und dann die drei Befestigungsschrauben des Scheinwerfers lösen. Anschließend den Scheinwerfer nach vorne herausziehen und die beiden Gummischutzkappen entfernen. Die Klam- mern drehen und die Birnen für das Abblendlicht herausziehen. -
Seite 40: Einstellung Des Scheinwerfers
03_19 Einstellung des scheinwerfers (03_20, 03_21) Das leere Fahrzeug auf eine ebene Fläche in 10 m Entfernung vor eine weiße im Halbschatten befindliche Wand aufstellen. Die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. Auf der Wand eine horizontale Linie in einer Höhe von 52 - 54 cm anzeichnen;... -
Seite 41: Vordere Blinker
Vordere Blinker (03_22) Um die vorderen Blinkerlampe zu ersetzen, die Schrauben der Lampengläser "C" he- rausdrehen. Die Lampen haben einen Bajonettverschluss, daher reicht es, sie leicht hinunterzudrücken, sie gegen den Uhrzeigersinn um etwa 30° zu drehen und dann herauszuziehen. 03_22 Rücklichteinheit (03_23) Zum Auswechseln der Rücklichtlampen und der hinteren Blinker müssen die beiden Schrauben «D»... -
Seite 42: Hinterrad-Scheiben-Bremse
Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig. Wegen der grundlegenden Bedeutung der richtigen Bremsfunktion empfehlen wir Ihnen daher, sich in diesem Fall umgehend für die ent- sprechenden Kontrollen an eine Piaggio-Gilera Vertragswerkstatt zu wenden. ACHTUNG 03_25 DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS... -
Seite 43: Loch Im Reifen
Reifen wesentlich langsamer. Dies bedeutet eine größere Fahrsicher- heit. Im Notfall kann, bei einem langsamen Entweichen der Luft, auch ein "REIFEN- REPARATURSPRAY" benutzt werden. Für eine dauerhafte Reparatur oder einen Reifenwechsel empfehlen wir Ihnen sich an eine Piaggio-Gilera-Vertragswerk- statt zu wenden. 03_27 Stilllegen des fahrzeugs (03_28) Es wird empfohlen, folgendermaßen vorzugehen:... -
Seite 44: Fahrzeugreinigung
Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen. - Seite 45 • NUR DEN FÄCHERFÖRMIGEN WASSERSTRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • DEN WASSERSTRAHL NICHT DIREKT AUF DEN VERGASER, DIE ELEKTRO- KABEL UND DIE LÜFTUNGSÖFFNUNGEN AM ANTRIEBSDECKEL UND AM LÜFTERDECKEL RICHTEN.
- Seite 46 Zustand, wenden Sie sich an eine Piaggio- Vertragswerkstatt. ERINGER RUCK Kerzengewinde beschädigt, Wenden Sie sich an eine Piaggio- Zylinderkopf nicht fest genug Gilera Vertragswerkstatt. angezogen. U HOHER ERBRAUCH UND ZU GERINGE EISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo verstopft. Störung am waschen, schmieren (siehe Einspritzsystem.
- Seite 47 NZUREICHENDE EDERUNG Schlechtes Hydrauliköl, Wenden Sie sich an eine Piaggio- Anschlagpuffer abgenutzt, Gilera Vertragswerkstatt. Stoßdämpferbefestigung abgenutzt. NREGELMÄSSIGKEIT IM AUTOMATISCHEN NTRIEB Rollenbehälter oder Riemen Wenden Sie sich an eine Piaggio- abgenutzt. Gilera Vertragswerkstatt.
-
Seite 49: Technische Daten
Runner PureJet 50 Kap. 04 Technische daten... - Seite 50 ATEN Motor Einzylinder 2-Taktmotor Bohrung X Hub 40 X 39,3 mm Hubraum 49,4 cm³ Verdichtungsverhältnis 11,5 ± 0,9 Vorzündung (vor O.T.) variabel, verwaltett von der elektronischen Zentrale, di die Einspritzanlage steuert Choke-gehäuse 20 BING 71/20/104 Empfohlene Zündkerze CHAMPION RG6YCA Höchstgeschwindigkeit Entsprechend der geltenden Gesetze ECHNISCHE DATEN...
- Seite 51 von der Motordrehzahl und Öffnung des Gasgriffs), und elektrischer Benzinpumpe. Ansaugsystem Lamellenventil am Gehäuse der Injektionsanlage. Schmierung Schmierung des Motors (Kolben, Zylinder, Kurbelwelle, Hauptlager am Kolbenbolzen, Luftverdichter) mit Öl, welches gemeinsam mit der Reinigungsluft in das Pump- gehäuse gelangt. Kühlung Pumpengetriebener Kühlmittelkreislauf.
- Seite 52 Räder Mit Leichtmetallfelgen 3,50x12". Vorderreifen Schlauchlos (Tubeless) 120/70-12" Reifen hinten Schlauchlos: 130/70-12" Schalldämpfer Expansions- Absorptionsauspuff mit einfachem Katalysator Elektronische zündung Mit externer Antiinduktionsspule in das Injektionssystem integriert. Rahmen Aus verschweißten Stahlrohren mit Verstärkungen aus Pressblech. Vorderradbremse Scheibenbremse mit hydraulischer Betätigung (Bremshebel rechts am Lenker).
- Seite 53 04_01...
-
Seite 54: Bordwerkzeug
Bordwerkzeug Schlüssel: ein Rohrschlüssel (13 - 21 mm); ein doppelter Schraubenzieher. Das Bord- werkzeug befindet sich unter der Sitzbank in einem entsprechenden Behälter. -
Seite 55: Ersatzteile Und Zubehör
Runner PureJet 50 Kap. 05 Ersatzteile und zubehör... -
Seite 56: Hinweise
Hinweise (05_01) ACHTUNG WIR RATEN IHNEN NUR ORIGINAL PIAGGIO- GILERA ERSATZTEILE ZU VER- WENDEN. DIESE SIND DIE EINZIGEN ERSATZTEILE, DIE DIE GLEICHE QUALI- TÄTSGARANTIE BIETEN, WIE DIE BEI DER HERSTELLUNG MONTIERTEN TEILE. WIR MACHEN DARAUF AUFMERKSAM, DASS BEIM EINSATZ NICHT ORIGINA- 05_01 LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL-... -
Seite 57: Das Wartungsprogramm
Runner PureJet 50 Kap. 06 wartungsprogramm... -
Seite 58: Tabelle Wartungsprogramm
Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund hat die Fa. PIAGGIO-GILERA eine Reihe von Kontrollen und War- tungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht «Wartungsarbeiten für das Wartungsprogramm»... - Seite 59 Bremshebel - Schmieren Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Reifendruck und Abnutzung - Kontrolle 5000 K 12 M M ODER ONATEN Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Luftfilter - Reinigen 2-Taktölpumpe/Gaszug - Einstellen Bremshebel - Schmieren...
- Seite 60 10000 K 24 M 50000 K M ODER ONATEN UND Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Luftfilter - Reinigen Kühlflüssigkeitsstand - Kontrolle 2-Taktölpumpe/Gaszug - Einstellen Variatorrollen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung...
- Seite 61 15000 K 45000 K M UND 2-Taktölpumpe/Gaszug - Einstellen Luftfilter - Reinigen Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Tachoritzel - Schmieren Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Ölstand Hinterradgetriebe - Kontrolle Keilriemen - Wechseln...
- Seite 62 Riemen 2-Taktölpumpe - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Probefahrt und Bremsprüfung - Probefahrt Reifendruck und Abnutzung - Kontrolle Benzinfilter - Wechseln...
- Seite 63 Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Reifendruck und Abnutzung - Kontrolle 30000 K Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Luftfilter - Reinigen Kühlflüssigkeitsstand - Kontrolle 2-Taktölpumpe/Gaszug - Einstellen Variatorrollen - Wechseln...
- Seite 64 Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Probefahrt und Bremsprüfung - Probefahrt Reifendruck und Abnutzung - Kontrolle Benzinfilter - Wechseln 60000 K Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Luftfilter - Reinigen Kühlflüssigkeitsstand - Kontrolle 2-Taktölpumpe/Gaszug - Einstellen...
- Seite 65 Bremsbeläge - Zustand und Abnutzung prüfen Brems-Druckschläuche - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Probefahrt und Bremsprüfung - Probefahrt Reifendruck und Abnutzung - Kontrolle Benzinfilter - Wechseln ABELLE EMPFOHLENE PRODUKTE Produkt...
- Seite 66 Produkt Beschreibung Angaben AGIP CITY TEC 2T Öl für 2-Taktölpumpe Synthetisches Öl für 2-Taktmotoren JASO FC, ISO-L-EGD AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16...
- Seite 67 INHALTSVERZEICHNIS Batterie: 35 Sicherungen: 37 Blinker: 41 Starten: 20 Bordwerkzeug: 54 Wartung: 27 Cockpit: 8 Zündkerze: 30 Fahrgestell- und Zündschloss: 10 Motornummer: 14 Luftfilter: 31 Reifen: 29, 43 Reifendruck: 18 Rückspiegel: 41...
- Seite 68 Die Beschreibungen und Abbildungen in der vorliegenden Veröffentlichung sind nicht verbindlich. Die Fa. PIAGGIO-GILERA behält sich das Recht vor, bei Beibehaltung der gleichen grundlegenden Leistungseigenschaften des hier beschriebenen und abgebildeten Fahrzeugs, jederzeit Veränderungen an mechanischen Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Kon- struktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen.
