Invisible 8

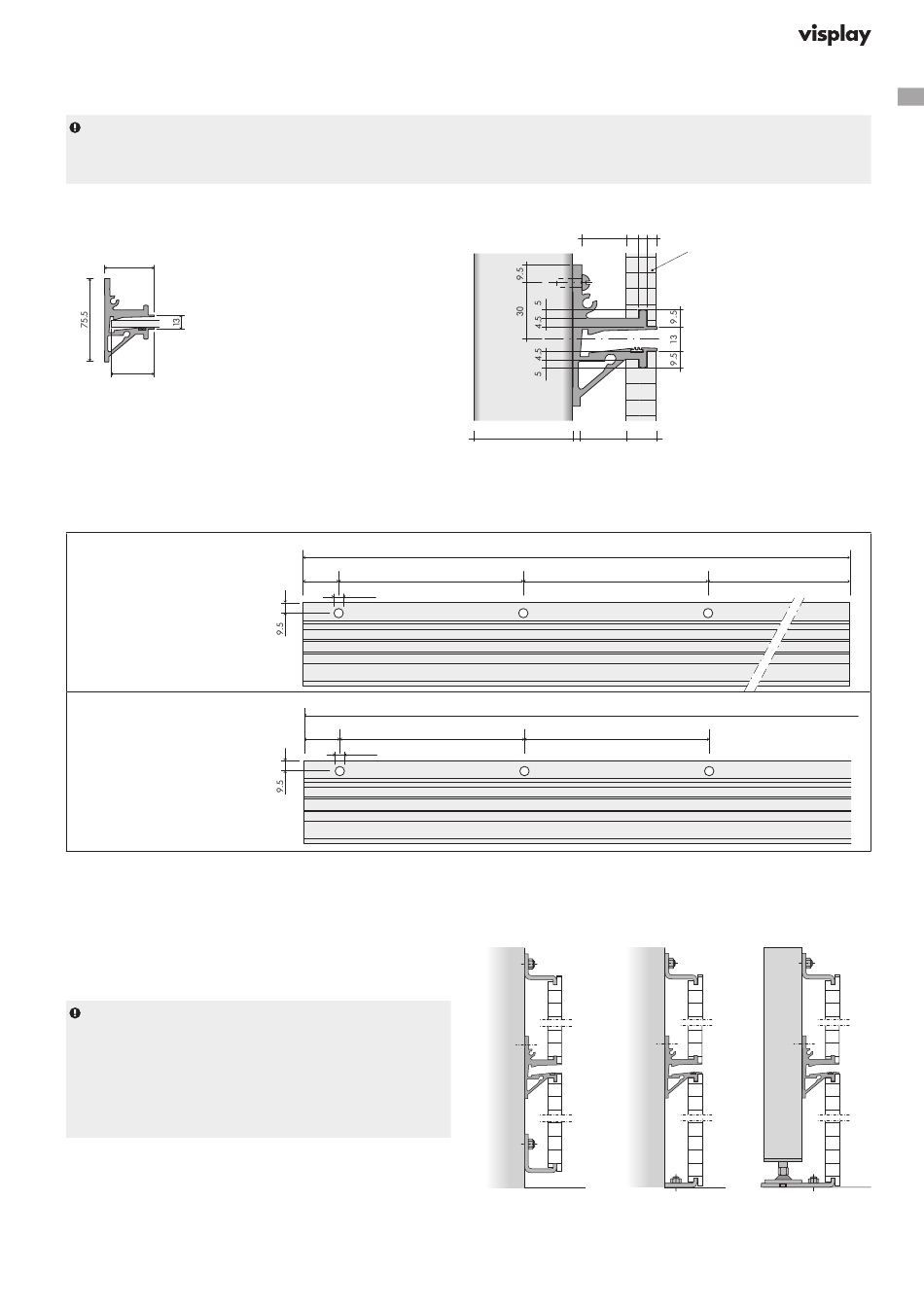

Planungshinweise / Einbaumasse
Die Befestigungsmittel und die Wand müssen in der Lage sein, eine Zugkraft von mind. 180 kg pro Befestigungspunkt aufzunehmen.
Bitte beachten Sie die Hinweise zu den Belastungswerten und tragen Sie Sorge, dass die Unterkonstruktion der Wandanlagen/Möbel und
deren Befestigung, die zu erwartenden Belastungen auffangen kann.
Achten Sie bei freistehenden Möbeln auf ausreichende Kippstabilität, die die geplanten Warenträger berücksichtigt.
Einbaumasse
45
40
Lochmasse
Bei maximalem Belastungsfall sind alle Befestigungspunkte zu nutzen!
L = 3100 mm
lto = max. 3100 mm
Befestigungsmöglichkeiten
Bitte beachten Sie die Hinweise zu den Belastungswerten und
tragen Sie Sorge, dass die Unterkonstruktion der Wandanla-
gen und deren Befestigung, die zu erwartenden Belastungen
auffangen kann.
> Dimensionierung und Art der Dübel entsprechend der baulichen
Gegebenheiten auswählen.
> Dübelprüfung nach Hersteller durchführen.
> Alle Befestigungspunkte sind zu nutzen.
30
312.5
± 0.5
ø 7.5
312.5
30
± 0.5
ø 7.5
23.5
7
4
5
ca. 60 x 30 x 2.5
24.5
16
3100
± 1
312.5
± 0.5
lto max. 3100
± 1
312.5
± 0.5
Holz 16 mm
257.5
1/2019 (DE)
DE
3
