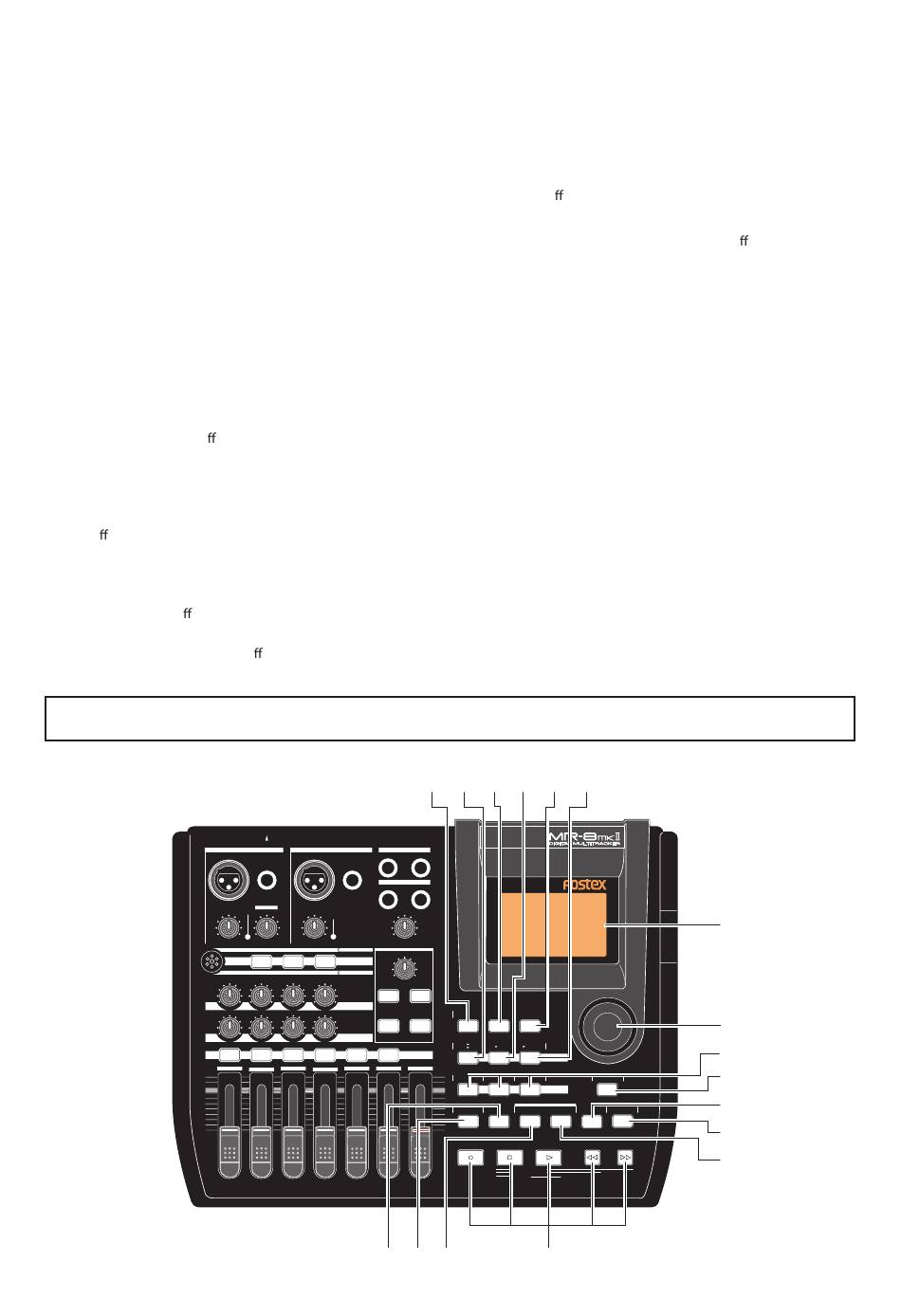

Kanalfader
Regulieren die Abspiel-Lautstärke der ent-
sprechenden Spur, wobei die Fader der
Spuren 5/6 und 7/8 jeweils die Stereo-Signale
kontrollieren (siehe Seiten 38 bis 44).
10.
[REC SELECT] Tasten
Durch diese Tasten werden die Spur(en) zur .
Aufnahme gewählt. Es konnen bis zu zwei Spu-
ren gleichzeitig aufgenommen werden.
Durch Drucken der Tasten werden die Spu-
ren zur Aufnahme "scharf geschaltet" (5/6 u.
7/8 gleichzeitig) (siehe Seiten 38 bis 44).
11.
[PAN] Regler
Kontrollieren das Panorama (links, rechts)
auf den Spuren 1-4.
12.
[EFFECT SEND] Regler
Regulieren die Pegel, die von den Spuren
1-4 zum internen E ekt (Reverb oder Delay)
gesendet werden (s. Seite 62).
13.
Auswahltasten fur Insert-Effekte
Mit diesen Tasten wählen Sie den Insert-
E ekt (Mikrofon- oder Amp-Simulation) für
das Signal von der [INPUT A] Buchse aus.
Wenn [INPUT A SELECT] auf der Geräte-
rückseite auf "MIC/LINE" gesetzt ist, kann
der Mikrofon-E ekt genutzt werden. Wenn
der Schalter auf "GTR/DIST" steht, nutzten
Sie den Amp-Simulationse ekt (siehe S. 60).
MAX
MIN
MR-8mkII Bedienungsanleitung (Bezeichnungen und Funktionen)
