Ardo MASTER 45 Serviceanleitung Seite 6

Für beide Aggregate wird ein zweipoliger Kondensatormotor mit eingebautem
Temperaturwächter eingesetzt. Dieser schützt die Motorwicklung davor, sich auf mehr
als 125°C zu erwärmen.
Der Kolbenantrieb erfolgt über eine Lineareinheit (Schlitten). Durch dieses System
wirken minimale Radialkräfte auf das Kolbensystem, wodurch ein geringer Verschleiss
und eine hohe Lebensdauer erreicht wird.
Bei MASTER und SENATOR arbeiten die Kolben im Winkel von 90° versetzt zueinander.
Dies ergibt einen ausgeglichenen, vibrationsarmen Lauf der Pumpe.

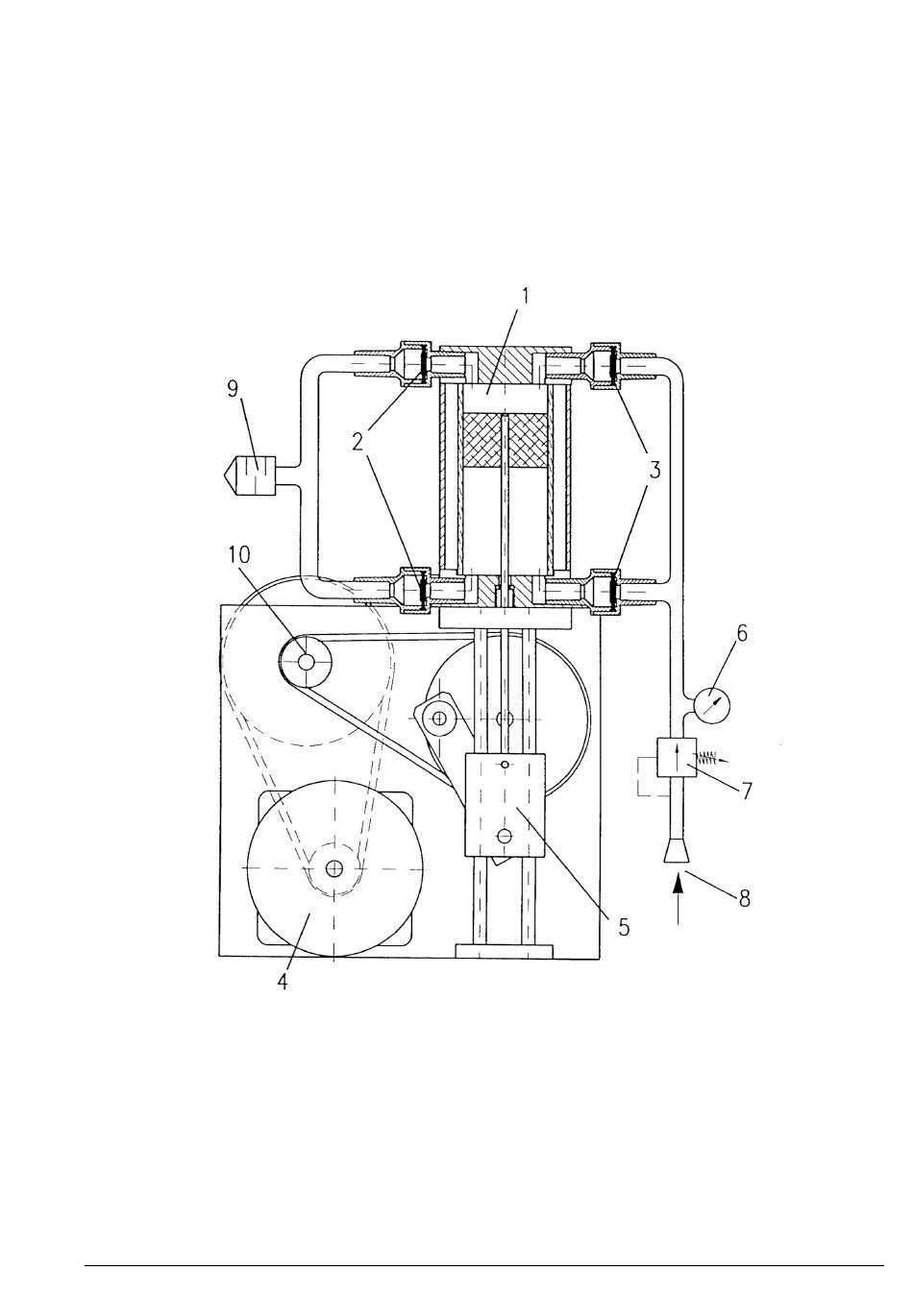

1 Zylindereinheit
2 Auslassventil
3 Einlassventil
4 AC-Motor
5 Linearantrieb
Ardo medical AG
6 Vakuummeter
7 Vakuumregler
8 Vakuumanschluss
9 Auspuff
10 2-stufiges Riemengetriebe
6
Serviceanleitung
MASTER/SENATOR
Änderungen vorbehalten
