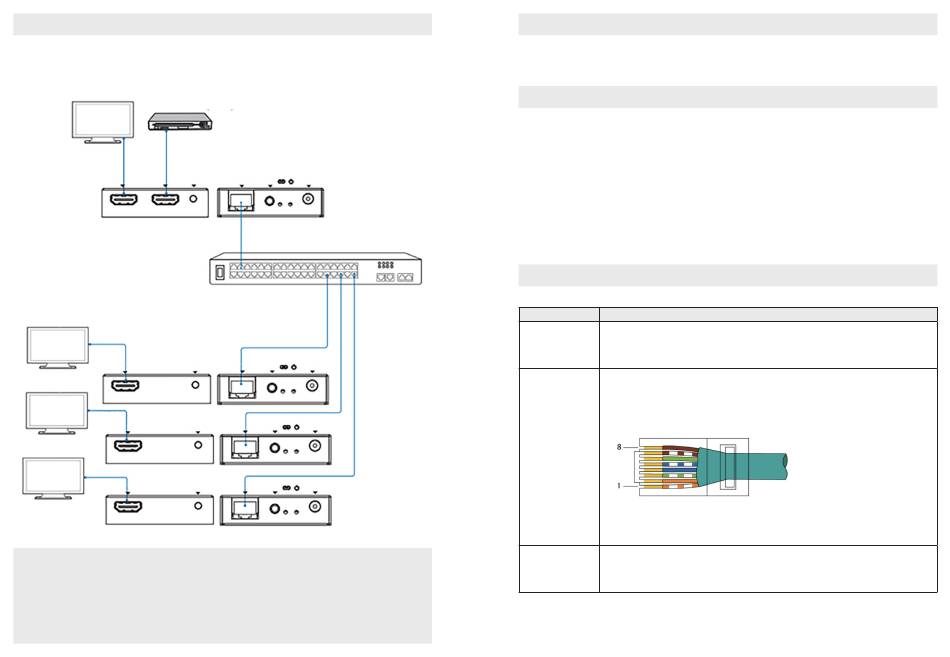

4 NETZWERK-VERBINDUNGSBEISPIEL

Durch das Routing über das Netzwerk gibt es keine Begrenzung der Kabellänge, da das Signal an jedem Knoten wiederholt
wird.
HDMI HDMI ZURÜCK-
AUSGANG EINGANG SETZEN
HDMI
AUSGANG
ZURÜCKSETZEN
HDMI
AUSGANG
ZURÜCKSETZEN
HDMI
AUSGANG ZURÜCKSETZEN
Anmerkungen:
1/ Alle Sender und Empfänger müssen sich im selben
Subnetz befinden
2/ Mikrowellensender bieten in der Regel nicht
ausreichend Bandbreite für dieses Produkt
16
CAT IR 5V
AUSGANG AUSGANG GLEICHSTROM
CAT 5V
IR EINGANG
EINGANG GLEICHSTROM
5V
CAT IR EINGANG
GLEICHSTROM
EINGANG
CAT 5V
IR EINGANG
EINGANG GLEICHSTROM
3/ Für Multicasting wird ein eigenständiger Gigabit-
Switch empfohlen
4/ Es kann ein Unmanaged Switch verwendet werden,
da IGMP-Snooping NICHT aktiviert werden muss
5 DHCP
Ein DHCP-Switch weist jedem Endpunkt eine IP-Adresse zu, andernfalls werden standardmäßig die Adressen 192.168.10.10
(Sender) oder 11 (Empfänger) verwendet.
6 MEHRERE SENDER
In einem Netzwerk kann nur EIN Sender verwendet werden. Die Einrichtung eines virtuellen LAN ermöglicht die Verwendung
von mehr als einem Sender in einem physischen Netzwerk. Die Systeme funktionieren getrennt voneinander und können nicht
als Matrix verwendet werden.
Wenn mehr als ein Sender- und Empfänger-Set im selben Netzwerk verwendet wird, muss für jedes Sender- und Empfänger-
Set ein virtuelles LAN auf dem Netzwerk-Switch eingerichtet werden.
Beispiel:
• Schließen Sie 15 Sender an die Anschlüsse 1-15 an.
• Schließen Sie 15 Empfänger an die Anschlüsse 16-30 an.
• Erstellen Sie VLAN_1 und weisen Sie die Anschlüsse 1 und 16 zu.
• Erstellen Sie VLAN_2 und weisen Sie die Anschlüsse 2 und 17 zu usw.

7 FEHLERSUCHE

Problem Behebung
Keine • Prüfen Sie das Netzwerkkabel
Verbindungsanzeige • Verwenden Sie ein kürzeres Kabel, von dem Sie wissen, dass es funktioniert
Bild blinkt oder Farbe • Drücken Sie die Rücksetztaste
ist fehlerhaft • CAT6-Verkabelung prüfen. Das Kabel sollte an beiden Enden gemäß der Norm 568B verkabelt
sein:
Sind an einem Ende grün und orange vertauscht, handelt es sich um ein Cross-Over-Kabel und
es kann nicht verwendet werden.
Kein Bild • Testen Sie eine andere Quelle
• Stellen Sie sicher, dass der Bildschirm-Eingang korrekt ist
