BEDIENUNGSANLEITUNG TC-HDMIIP / V2
DE

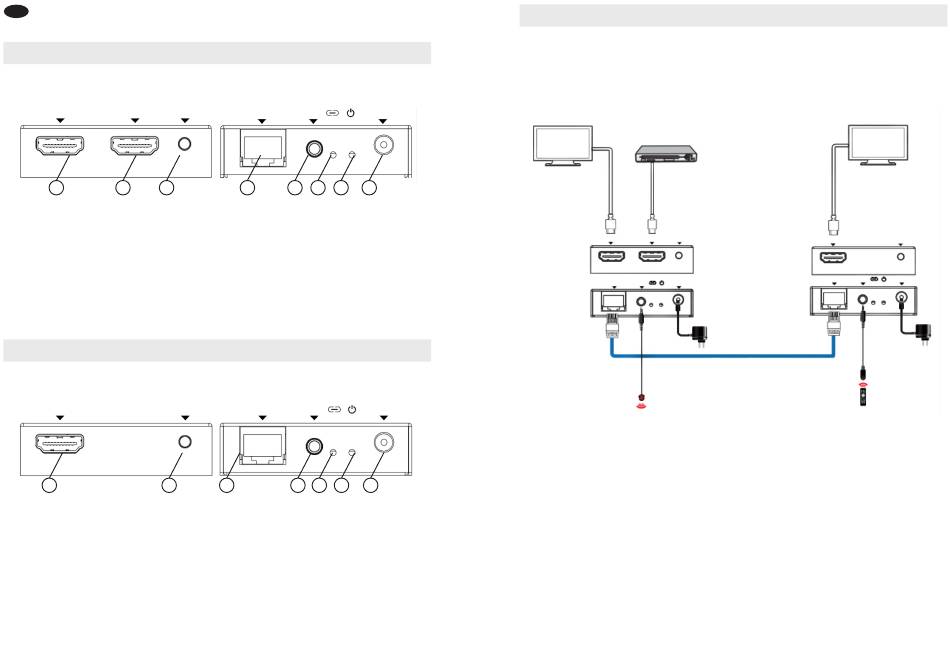

1 SENDER
HDMI OUT HDMI IN RESET
1 2 3
1. HDMI-Loop-Ausgang 4. RJ45-Ausgang - CAT6-Kabel mit bis zu
150 Metern Länge.
2. HDMI-Eingang
3. Zurücksetzen 5. IR-Blaster 3,5 mm Miniklinkenbuchse -
> 3 s drücken, um EDID auf 1920 x 1080 unterstützt die meisten Infrarotsignale
@ 60 Hz zurückzusetzen von 20-60 kHz
2 EMPFÄNGER
HDMI OUT RESET
2
1
1. HDMI-Ausgang 3. RJ45-Eingang - CAT6-Kabel mit bis zu
2. Zurücksetzen 150 Metern Länge.
lang (> 3 s) drücken, um EDID auf 1920 4. IR-Empfänger 3,5 mm
x 1080 @ 60 Hz zurückzusetzen Miniklinkenbuchse - unterstützt die
kurz (< 3 s) drücken, um EDID vom meisten Infrarotsignale von 20-60 kHz
Bildschirm zur Quelle zu kopieren
14
CAT OUT IR OUT DC 5V
4 5 6 7 8
6. Link-LED – blinkt, wenn die Verbindung
korrekt hergestellt wurde; leuchtet sie
nicht, prüfen Sie bitte das Ethernet-
Kabel
7. Betriebsanzeige
8. Stromversorgung 5V / 1A
CAT IN IR IN DC 5V
3 4 5
6 7
5. Link-LED – blinkt, wenn die Verbindung
korrekt hergestellt wurde; leuchtet sie
nicht, prüfen Sie bitte das Ethernet-
Kabel
6. Betriebsanzeige
7. Stromversorgung 5V / 1A
3 EINRICHTUNG
Es handelt sich um ein Plug-and-Play-Produkt. Für dieses Produkt ist keine Online-Geräteverwaltung verfügbar.
BEISPIEL FÜR DIREKTE VERBINDUNG
HDMI AUSGANG HDMI EINGANG ZURÜCKSETZEN
IR AUSGANG
CAT AUSGANG 5V GLEICHSTROM
IR-Blaster
HDMI AUSGANG ZURÜCKSETZEN
IR
CAT EINGANG EINGANG
Netz
IR-Empfänger
5V
GLEICHSTROM
Netz
15
