Resi RC-CU2-MB-R Montageanleitung Seite 3
Verfügbare Sprachen
Verfügbare Sprachen
RESI-RC-CU2
-MB-R
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!

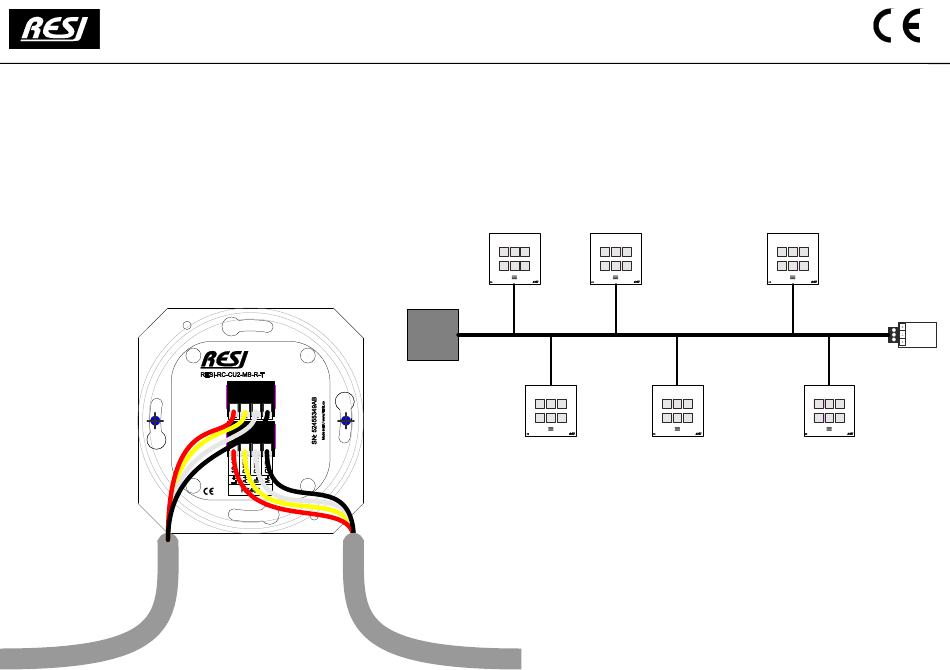

Bild 1: Anklemmen der RS485 Schnittstelle
Je ein Stecker für ankommendes und abgehendes Buskabel
Zum vorherigen
Gerät
HOST
Zum nächsten
Gerät
DE
Bild 2: Verkabelung der Geräte als Linie ist erlaubt
Maximale Leitungslänge 1.200m
Busabschluss auf beiden Enden nicht vergessen!
Möglichst kurze Stichleitungen (<1m) zu den einzelnen Geräten
RS485 BUS
Abschluss
