Resi RC-CU2-MB-R Montageanleitung Seite 2
Verfügbare Sprachen
Verfügbare Sprachen
RESI-RC-CU2
-MB-R
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
DIP SWITCH:
BUS:
Benutzen Sie alle vier DIP Switches um die Buseinstellungen für die
RS485 Schnittstelle zu wählen (1=EIN, 0=AUS)
DIP 1+2+3+4 UnitID
0-0-0-0:
255
1-0-0-0:
1
0-1-0-0:
2
1-1-0-0:
3
0-0-1-0:
4
1-0-1-0:
5
0-1-1-0:
6
1-1-1-0:
7
0-0-0-1:
8
1-0-0-1:
9
0-1-0-1:
10
1-1-0-1:
11
0-0-1-1:
12
1-0-1-1:
13
0-1-1-1:
14
1-1-1-1:
UnitID, Baudrate, Parität und Stopbits
aus interner EEPROM Konfiguration.
Alle übrigen DIP Switch Stellungen:
9600Bd, keine Parität, 8 Datenbits, 1 Stopbit
HINWEIS:
Nachdem der DIP Switch verändert wurde, bootet das Gerät automatisch neu.
Somit ist kein Spannung aus/Spannung ein Zyklus notwendig.
Nach dem Neustart sind alle LEDs kurz ein, um den Neustart darzustellen.
KLEMMEN:
L+,A+,B-,M-
Spannungsversorgung+RS485 ASCII oder MODBUS/RTU Schnittstelle:
L+: 12-48 V=
A+: RS485 DATA+ Signal
B-: RS485 DATA- Signal
M-: Masse+RS485 Masse

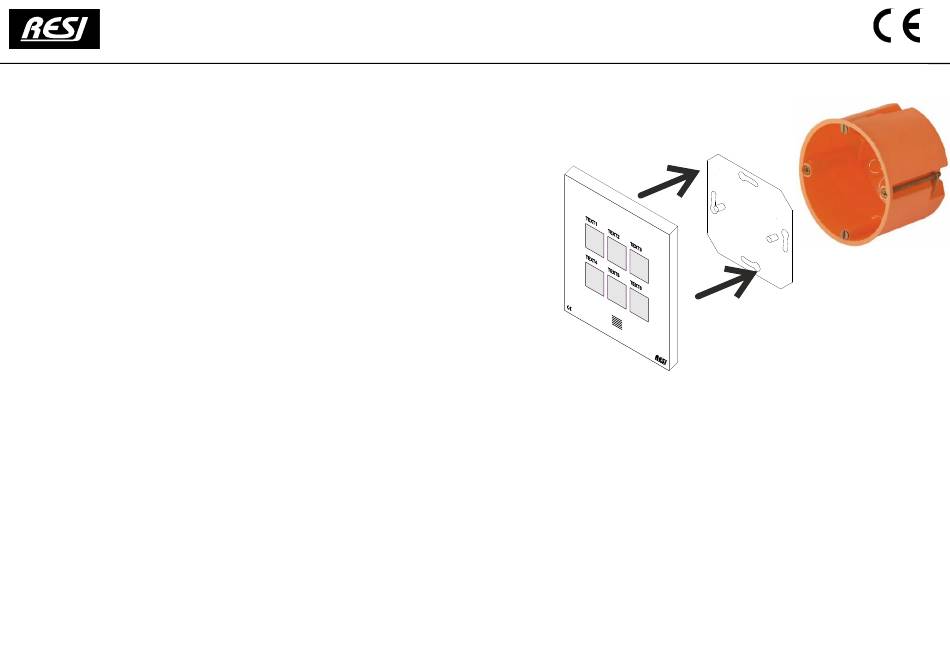

Montageanleitung
1. Klemmen Sie Ihre Kabel an den abziehbaren Steckern an
2. Stecken Sie die Stecker hinten in die Elektronik ein
3. Schrauben Sie zuerst die Elektronik mit den beiden seitlichen Schrauben in die UP Dose
4. Stellen Sie dir richtige Busadresse über den DIP Switch ein
5. Befestigen Sei VORSICHTIG den magnetisch haltenden Deckel des Raumcontrollers!
6. FERTIG
Technische Information
Betriebstemperatur
Lagerungstemperatur
Feuchte
Spannungsversorgung:
Leistungsaufnahme:
Klemmen
Abmessungen (LxBxH)
Gewicht:
Gehäuse:
Montage:
Zertifizierung:
TARIC Nummer:
DE
0..+60°C
-20..+80°C
25..90%r.F. nicht kondensierend
12-48V=
2.0W
Klemmentyp RM3.5
Kabelquerschnitt: max. 1.5 mm², max. 16AWG
Schraube: M2
Anzugsmoment: max. 0.2Nm, max. 1.77 Lb-in
71x71x35
93g
Wandmontage
Installation in eine 55mm UP-Dose
CE
8538 90 91
