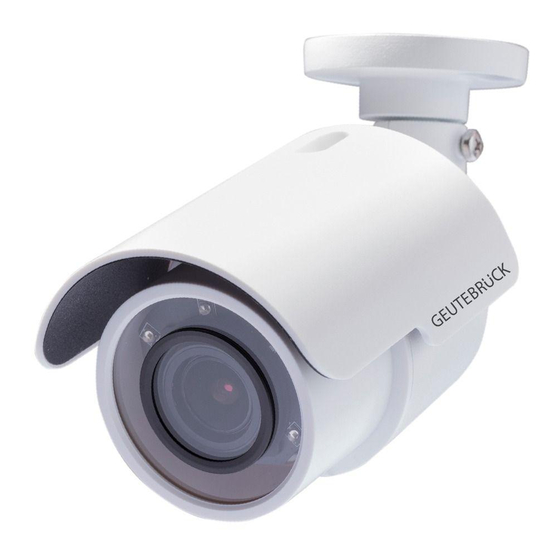

Geutebruck G-Cam/EWPC-4270 Schnellstartanleitung

In dieser Schnellstartanleitung wird beschrieben, wie Sie die G-Cam/EWPC-4270 schnell installieren und
anschließen. Weitere Informationen finden Sie im Installations-/Benutzerhandbuch der IP-Kamera auf der
mitgelieferten CD.
Kabelpeitsche
RJ-45 & 12 VDC-Kabel
Nr. Anschluss
1 RJ-45 Netzwerk- und PoE (IEEE 802.3af)
2 12 VDC-Anschluss Spannungsversorgung (wenn kein PoE vorhanden)
MicroSD-Kartenslot / Reset-Button / Fokus + Zoom Einsteller
Lösen Sie zuerst die Tubus-Schraube und ziehen den Tubus nach vorne aus dem Gehäuse.
1 = SD-Kartenslot / 2 = Reset-Button / 3 = Fokus + Zoom
microSD-Kartenslot
Stecken Sie eine MicroSD Karte zur Speicherung von Videos und Standbildern ein. Entfernen Sie die MicroSD Karte
nicht während des Betriebs der Kamera.
WICHTIG: Es ist NICHT empfehlenswert auf die microSD-Karte permanent aufzuzeichnen! Unter Umständen
ist sie dafür nicht geeignet. Bitte erkundigen Sie sich beim Hersteller der Karte über deren Verfügbarkeit und
Lebensdauer.
Reset-Button
Drücken Sie die Resettaste für mindestens 20 Sekunden, um die Kamera in den Auslieferungszustand zu versetzen.
Fokus und Zoom
Sollte der Bildausschnitt noch nicht optimal sein, öffnen Sie den Tubus der Kamera und stellen Sie Fokus und Zoom
mit den Stellringen ein -> 3.
G-Cam/EWPC-4270 H.265 Mikro Bullet IP-Kamera Schnellstartanleitung
Definition
2
IP Kamera Installation
Spannungsversorgung der Kamera
Sie können die Kamera mit einem externen 12 VDC-Netzteil versorgen. Alternativ verwendbar ist auch ein PoE-
Switch (Standard PoE IEEE 802.3af).
Ethernetkabel anschließen
Verbinden Sie ein Ende des Cat.5-Ethernetkabels mit dem PoE-Anschluss der IP-Kamera.
Verbinden Sie das andere Ende des Kabels mit dem Netzwerkswitch oder Computer.
HINWEIS: In einigen Fällen benötigen Sie für das direkte Anschließen der Kamera an einen Computer
möglicherweise ein gekreuztes Kabel.
HINWEIS: Prüfen Sie LEDs der Verbindungs- und Aktivitätsanzeige. Wenn die LEDs nicht leuchten,
überprüfen Sie die LAN-Verbindung.
Wenn die Verbindungsanzeige grün leuchtet, besteht eine zuverlässige Verbindung.
Wenn Daten übertragen werden, blinkt die orange Aktivitätsanzeige.
Bevor Sie sich bei der IP-Kamera anmelden
Beim ersten Zugriff auf die IP-Kamera wird automatisch ein Client-Programm auf dem Computer installiert. Bevor Sie
sich bei der IP-Kamera anmelden, stellen Sie sicher, dass das Herunterladen des ActiveX-Steuerelements erlaubt ist.
Ändern Sie dazu die Einstellungen für ActiveX-Steuerelemente und Plugins oder legen Sie als Sicherheitsstufe für die
Zone „Internet" die „Standardstufe" fest. Weitere Informationen finden Sie im Webbrowser Handbuch der IP-Kamera.
Einstellungen für ActiveX und Plugins
Schritt 1: Starten Sie Internet Explorer. Schritt 2:
Klicken Sie auf <Extras>. Klicken Sie anschließend
auf <Internetoptionen>.
Schritt 3: Klicken Sie auf die Registerkarte
<Sicherheit> und markieren Sie die Zone <Internet>.
Klicken Sie auf <Stufe anpassen>, um die ActiveX -
Einstellungen zu ändern.
Schritt 4: Aktivieren Sie für „ActiveX –
Steuerelemente und Plugins" eine der Optionen
<Bestätigen> und <Aktivieren>.
Anmelden an der IP-Kamera
Die Standard IP-Konfiguration ist DHCP. Sie finden die Kamera über das Device Searching Tool (auf der CD). Wenn
kein DHCP-Server im Netzwerk verfügbar ist, verwendet die Kamera Ihre Standardadresse 192.168.0.250. Wenn Sie
auf die Kamera zugreifen wollen, konfigurieren Sie die PC-IP-Adresse bitte wie folgt: 192.168.0.XXX; zum Beispiel:
PC-IP-Adresse: 192.168.0.100
Subnetzmaske: 255.255.255.0
Benutzername und Kennwort
Tippen Sie die IP-Adresse der Kamera in die Adressleiste des Webbrowsers ein und drücken Sie die Enter-Taste.
Geben Sie den Standard-Benutzernamen (root) und das Standard-Kennwort (admin) ein. Beachten Sie, dass beim
Benutzernamen Groß- und Kleinschreibung berücksichtigt wird.
Sicherheitsstufe für Internetzone
Schritt 1: Starten Sie Internet Explorer.
Schritt 2: Klicken Sie auf <Extras>.
Klicken Sie anschließend auf <Internetoptionen>.
Schritt 3: Klicken Sie auf die Registerkarte
<Sicherheit>, und markieren Sie die Zone <Internet>.
Schritt 4: Klicken Sie unten auf <Standardstufe>, und
klicken Sie auf <OK>, um die Einstellungen zu
übernehmen. Schließen Sie das Browserfenster, und
starten Sie Internet Explorer erneut, um auf die IP-
Kamera zuzugreifen.
