Layout Rückseite - Icon Sx-3A Benutzerhandbuch

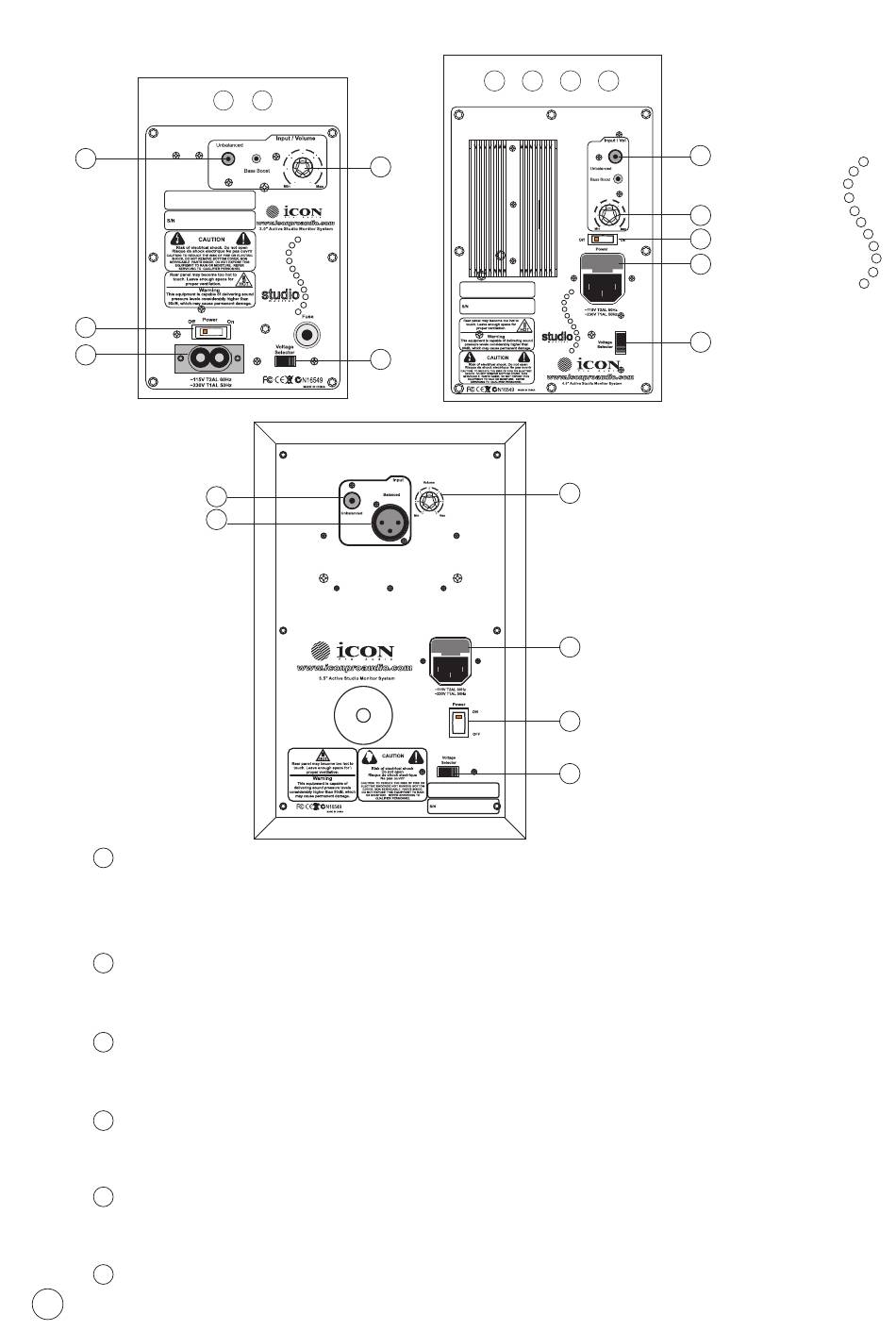

Layout Rückseite
2
SX 3A
5
6
SX 5A/6A/8A
XLR symmetrischer Eingang
1
Hier Anschluss symmetrischer Line-Level-Eingang über Standard XLR-Kabel.
(Nicht auf SX-3A und SX-4A)
RCA asymmetrischer Eingang
2
Hier Anschluss Signal von asymmetrischen -10 dBV Geräten.
Lautstärke
3
Steuerung des Ausgangspegels des Monitorsystems.
Spannungsumschalter
4
110 V / 220 V Umschalter für Eingangsspannung.
Hauptschalter
5
Gerät ein- und ausschalten.
Netzanschluss
6
Hier Anschluss des mitgelieferten IEC-Netzkabels.
