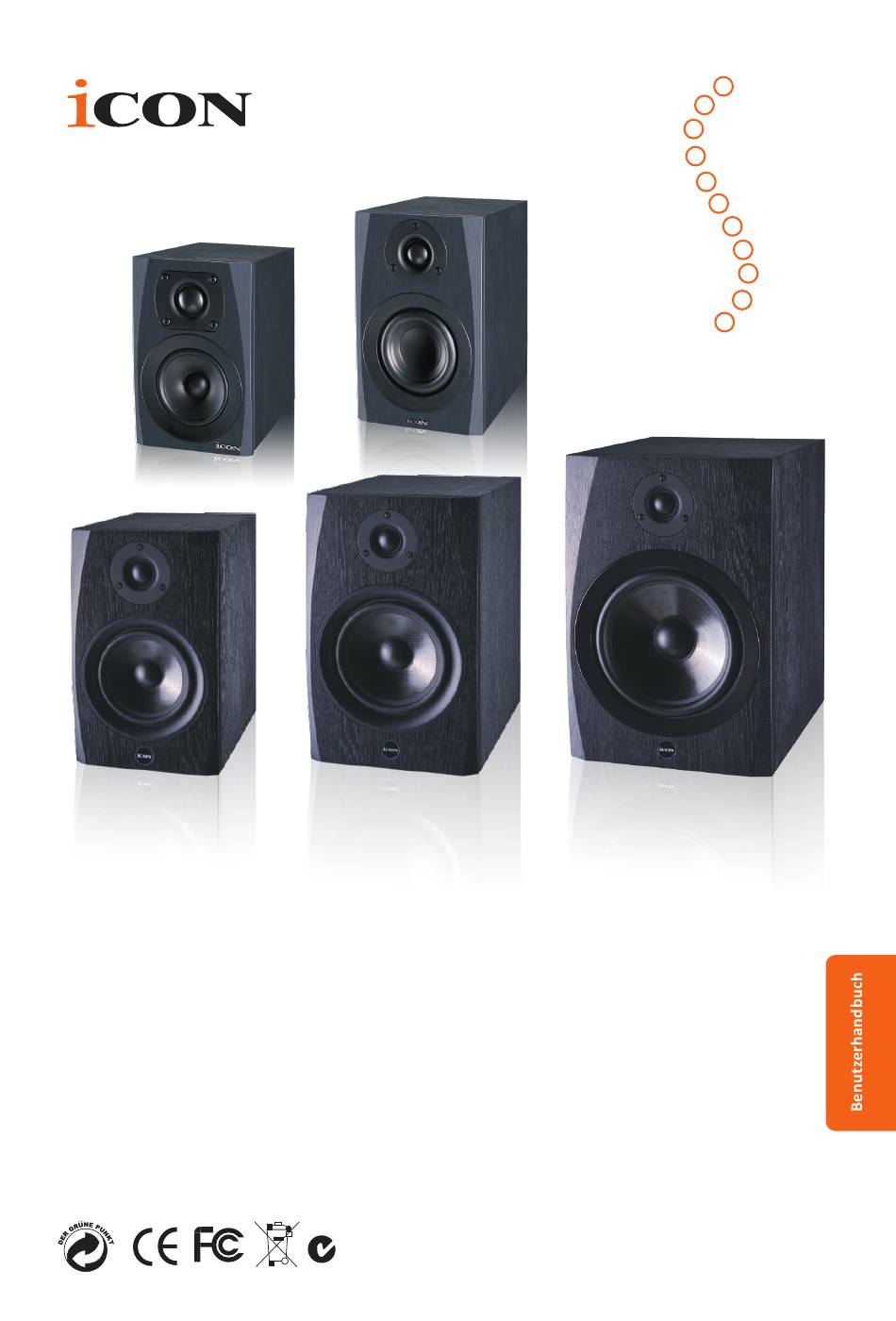

- Seite 1 SX-3A Baureihe Studio 3,5-Zoll aktives Studiomonitorsystem SX-4A Baureihe Studio 4,5-Zoll aktives Studiomonitorsystem SX-5A Baureihe Studio 5,5-Zoll aktives Studiomonitorsystem SX-6A Baureihe Studio 6,5-Zoll aktives Studiomonitorsystem SX-8A Baureihe Studio 8,5-Zoll aktives Studiomonitorsystem N16549...
- Seite 2 studio m o n i t o r ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können.
-
Seite 3: Inhaltsverzeichnis
Einführung Lieferumfang studio m o n i t o r So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto Ausstattungsmerkmale Layout Frontblende Layout Rückseite Baureihe SX aktives Studiomonitorsystem einstellen Hintergrundinformationen zum Baureihe SX aktiven Studiomonitorsystem Baureihe SX aktives Studiomonitorsystem aufstellen... -
Seite 4: Einführung
.com zugreifen können und damit wir Ihnen aktuelle Informationen über dieses und andere ICON-Produkte zusenden können. Wie bei den meisten elektronischen Geräten empfehlen wir dringend, die Originalverpackung aufzubewahren. Für den unwahrscheinlichen Fall, dass das Produkt zur Reparatur zurückgesendet werden muss, ist die Originalverpackung (oder ein gleichwertiger Ersatz) unbedingt erforderlich. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio- Produkt In Ihrem Persönlichen Konto
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale studio m o n i t o r Die Baureihe ICON SX aktives Studiomonitorsystem bietet eine gleichmäßige Ansprache, die präzise und angenehm ist. Nachstehend einige der Hauptmerkmale: Kompakt und leistungsstark mit sehr genauer Klangreproduktion. Zwei-Wege aktiver Studio-Referenzmonitor mit portiert abgestimmtem Gehäuse für extrem präzises Monitoring für Aufnahmestudios, Post-Production und Multimedia-Anwendungen. -
Seite 7: Layout Frontblende
Die orangefarbene LED leuchtet auf, wenn das Gerät eingeschaltet und betriebsbereit ist. Finish Haltbare PVC-Beschichtung „Vasorb “ Gummifüße für Monitor (für SX-3A und SX4A in einigen Regionen nicht mitgeliefert) ICONs große Gummifüße halten das Gehäuse in Position, selbst bei hohen Schalldruckpegeln. -
Seite 8: Layout Rückseite
230V 230V SX 5A/6A/8A 220V XLR symmetrischer Eingang Hier Anschluss symmetrischer Line-Level-Eingang über Standard XLR-Kabel. (Nicht auf SX-3A und SX-4A) RCA asymmetrischer Eingang Hier Anschluss Signal von asymmetrischen -10 dBV Geräten. Lautstärke Steuerung des Ausgangspegels des Monitorsystems. Spannungsumschalter 110 V / 220 V Umschalter für Eingangsspannung. -
Seite 9: Baureihe Sx Aktives Studiomonitorsystem Einstellen
Baureihe SX aktives Studiomonitorsystem einstellen Hintergrundinformationen zum Baureihe SX aktiven Studiomonitorsystem Das Baureihe SX aktive Monitorsystem ist ein Nahfeld-Studiomonitor mit einem kundenspezifischen Design mit 3.5-Zoll, 4.5-Zoll, 5,5-Zoll, 6,5-Zoll oder 8,5-Zoll Copolymer-Niederfrequenztreiber und einem 1” Seidenkalotten-Hochtöner mit Ferrofluid-gekühlter Schwingspule und Neodym-Magnet. Die Kreuzweiche des studio Monitors wurde aufmerksam mit hochwertigen Komponenten konzipiert und m o n i t o r... -
Seite 10: Ausrichtung Der Monitorlautsprecher
Low-End-Treiber. Abbildung 2 SB100X Reflektion ICON Studio Monitor Stand Bei der Wahl der Höhe Ihres Monitorsystems achten Sie auf die Vermeidung der Reflektionen von der Oberfläche des Mischpultes (siehe Abbildung 3). Diese Reflektionen kommen an der Hörposition leicht verzögert gegenüber dem Originalton an und führen zu merkwürdigen Aufhebungen und insgesamt... -
Seite 11: Baureihe Sx Aktives Studiomonitorsystem Anschließen
Die Anschlüsse des Baureihe SX Monitors können über einen der rückseitigen Audioeingänge vorgenommen werden(Außer SX-3A und SX-4A). Benutzen Sie den RCA-Eingang für asymmetrische -10 dBu Pegel Signale oder den symmetrischen XLR +4 dBu Pegel Signaleingang. -
Seite 12: Bedienungshinweise Für Ihr Baureihe Sx Aktives Studiomonitorsystem
Bedienungshinweise für Ihr Baureihe SX aktives Studiomonitorsystem Baureihe SX Bedienteil und Anschlüsse An der Rückseite der Baureihe SX Monitorlautsprecher nehmen Sie die Anschlüsse für Netzversorgung und Audiosignal vor. Auf der Rückseite finden Sie ebenfalls den Lautstärkeregler zur Einstellung des Ausgangspegels. Der folgende Abschnitt widmet sich im Detail den Anschlüssen und Steuerungen auf der Rückseite. -
Seite 13: Die Rückseite: Wichtige Hinweise
+4 dBu Line-Level-Signal aufnimmt. Benutzen Sie ein Mischpult mit symmetrischem Ausgang auf XLR-Anschluss, so können Sie die Verbindung über ein Standard XLR- Kabel herstellen.(Nicht auf SX-3A und SX-4A) Asymmetrischer Cinch (RCA) Audioeingang Der RCA-Eingang akzeptiert ein asymmetrisches Signal zum Anschluss... -
Seite 14: Technische Daten
studio m o n i t o r... -
Seite 15: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwor tung für Schäden, die durch fabrikfremde Verpackung entstehen. 4. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und... - Seite 16 SX PD3V200-G...
