Inhaltsverzeichnis Seite 1. Einführung ...........................4 2. Symbol-Erklärung ........................4 3. Bestimmungsgemäße Verwendung ..................5 4. Lieferumfang ........................5 5. Aktuelle Bedienungsanleitungen ..................5 6. Merkmale und Funktionen ....................5 7. Ersatzteile ..........................6 8. Sicherheitshinweise ......................6 a) Allgemeines ........................7 9. Informationen und Sicherheitshinweise zu Batterien und Akkus ..........8 a) Allgemeines ........................8 b) LiPo-Akkus/Akkus ......................8 c) Batterien/Akkus des Typs AA ..................9...
Seite 3
12. Flugbetrieb des Hubschraubers ..................13 a) Steuerbefehle ......................13 b) Abflug .........................15 c) Landung ........................15 d) Rotorabschaltung .......................16 e) Warnung bei niedrigem Akkustand des Hubschraubers ..........16 Trimmung einstellen ....................16 13. Nach dem Flug ........................17 14. Reparatur und Instandhaltung ...................17 a) Blatt/Blätter des Heckrotors ersetzen .................18 b) Heckrotor ersetzen .....................18 c) Beschädigte Schubstange ersetzen ................18 15. Pflege und Reinigung ......................19 16.
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Wichtig Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen sicher auf und geben Sie sie stets zusammen mit dem Produkt an Dritte weiter. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei technischen Fragen wenden Sie sich bitte an:...

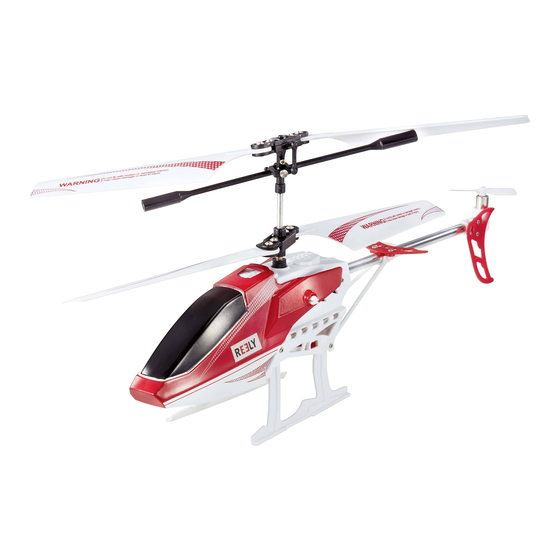

3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen flugbereiten, ferngesteuerten Mini-Hubschrauber. Das Modell ist für den Einsatz in Innenräumen vorgesehen. Das Produkt ist für Personen geeignet, die das 8 Lebensjahr bereits erreicht haben. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.
7. Ersatzteile Besuchen Sie unter www.conrad.com die offizielle Webseite von Conrad und suchen Sie nach der Artikelnummer, um Informationen zu optionalem Zubehör, Ersatz- oder Austauschteilen zu erhalten. Verwenden Sie ausschließlich Original-Ersatzteile. 8. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden.
Achtung, wichtiger Hinweis! Dieses Modell hat das Potenzial, Sachschäden zu verursachen und/oder Verletzungen an Personen herbeizuführen. Achten Sie deshalb unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z. B. über eine Haftpflichtversicherung. Falls Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich vor Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist.
9. Informationen und Sicherheitshinweise zu Batterien und Akkus a) Allgemeines • Lassen Sie Batterien/Akkus nicht achtlos herumliegen. Andernfalls besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle des Verschluckens einer Batterie/eines Akkus umgehend einen Arzt auf! • Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden.
c) Batterien/Akkus des Typs AA • Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. • Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/ Akkus und zur Beschädigung des Geräts führen.
11. Flugvorbereitungen a) Laden Sie den Akku des Hubschraubers Wichtig • Verwenden Sie zum Laden des Akkupacks ausschließlich das im Lieferumfang enthaltene Ladegerät. Nehmen Sie den Akku vor dem Aufladen stets aus dem Hubschrauber heraus und trennen Sie ihn von sämtlichen Anschlüssen. • USB-Stromquelle: Vergewissern Sie sich vor dem Anschließen, dass die USB-Stromquelle das Gerät mit ausreichend Strom versorgt, da andernfalls die Quelle beschädigt werden könnte.
c) Setzen Sie den Akku des Hubschraubers ein • Schieben Sie den Akku in die Akkuhalterung und stellen Sie sicher, dass er fest sitzt. • Schließen Sie den Stecker des Akkus erst dann an den dafür vorgesehenen Anschluss am Hubschrauber an, wenn Sie für den Abflug bereit sind. d) Vorflugkontrolle Lose, beschädigte oder fehlende Komponenten und Teile können zum Kontrollverlust über das Flugmodell und zu weiteren Schäden führen.
12. Flugbetrieb des Hubschraubers Wichtig • Führen Sie die in Abschnitt „11. Flugvorbereitungen“ auf Seite 11 aufgeführten Schritte aus. • Schalten Sie jedes Mal, wenn Sie den Akku des Hubschraubers von seinem Anschluss trennen, den Sender aus und wiederholen Sie den in Abschnitt „b) Abflug“ auf Seite 15 beschriebenen Kopplungsvorgang. • Halten Sie während des Abflugs mindestens 2 m Abstand zum Flugmodell. •...
Seite 14
Sendereinheit Auswirkung auf das Flugmodell Beschreibung Rechtsdrehung: Steuerhebel nach rechts. Vorwärts: Steuerhebel nach oben. Rückwärts: Steuerhebel nach unten. Notabschaltung Halten Sie den Schubhebel bis zum Anschlag nach unten gedrückt, bis der Hubschrauber gelandet ist und die Rotoren aufgehört haben, sich zu drehen.
b) Abflug 1. Drücken Sie den Schubhebel bis zum Anschlag nach unten und halten Sie ihn in dieser Stellung. 2. Schalten Sie dann den Sender ein. - Die LED-Betriebsanzeige der Fernsteuerung beginnt daraufhin langsam zu blinken und weist darauf hin, dass eine Verbindung zum Hubschrauber hergestellt wird. - Nach erfolgreicher Verbindungsherstellung ertönt ein Signalton und die LED bleibt durchgehend eingeschaltet.
d) Rotorabschaltung Sollten die Rotorblätter des Hubschraubers während des Fluges mit einem Objekt kollidieren, wird der Betrieb der Rotoren unterbrochen und der Hubschrauber automatisch ausgeschaltet, um Schäden oder Verletzungen zu vermeiden. Möchten Sie den Flug fortsetzen, führen Sie die folgenden Schritte aus: 1. Trennen Sie anschließend den Stecker des Akkus vom Anschluss am Hubschrauber. 2. Schalten Sie den Sender aus. 3. Führen Sie erneut die Vorflugkontrolle durch. Informationen dazu finden Sie in Abschnitt „d) Vorflugkontrolle“ auf Seite 12.
Auswirkung auf das Problem Anpassung der Trimmung Flugmodell Drücken Sie rechte Taste der Trimmung Hubschrauber dreht sich nach , bis der Hubschrauber sich nicht links länger selbstständig nach links dreht. 13. Nach dem Flug 1. Landen Sie den Hubschrauber. 2. Trennen Sie anschließend den Stecker des Akkus vom Anschluss am Hubschrauber. 3. Schalten Sie den Sender aus. 14. Reparatur und Instandhaltung Wichtig •...
a) Blatt/Blätter des Heckrotors ersetzen 1. Lösen Sie zunächst die Spannschraube(-n) des jeweiligen Rotorblattes bzw. der jeweiligen Rotorblätter. 2. Jedes Rotorblatt ist entweder mit dem Buchstaben „A“ oder „B“ gekennzeichnet. Achten Sie beim Ersetzen des beschädigten Rotorblattes darauf, dass das neue Blatt den richtigen Buchstaben aufweist.
15. Pflege und Reinigung Wichtig Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse (z. B. Verfärbungen) und zu Fehlfunktionen (z. B. Beschädigung der Elektronik) führen können. • Entfernen Sie vor der Durchführung etwaiger Reinigungsarbeiten den Akku. Lassen Sie anschließend sämtliche Komponenten vollständig abkühlen.
16. Problembehandlung Problem Ursache Maßnahmen zur Behebung Entsperren Sie den Hubschrauber. Informationen dazu Hubschrauber ist finden Sie in Abschnitt: „b) Abflug“ auf Seite 15. gesperrt. Hubschrauber Die Kapazität reagiert nicht. des Akkus ist Laden Sie ihn auf. aufgebraucht. Die Rotoren Der Schubhebel drehen sich wird nicht in Halten Sie den Schubhebel bis zum Anschlag auch nach der der unteren nach unten gedrückt, bis die Rotoren sich nicht Landung noch Endposition länger drehen.
17. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein. Anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.
19. Technische Daten Hubschrauber Geschwindigkeit ......max. 15 km/h Rotoren ........... H auptrotoren: ø225 mm, Heckrotor: ø32,5 mm Abmessungen (B x H x T) ....48,5 x 120 x 290 mm Gewicht ...........ca. 70 g (ohne Akku) Sender (Fernsteuerung) Stromversorgung ......3 x 1,5-V-Batterie des Typs AAA Frequenzbereich ......2,400 – 2,475 GHz Sendeleistung .........4 dBm Sendereichweite ......40 – 45 m (in offenem Gelände) Kanäle ..........3 Abmessungen (B x H x T) ....100 x 63 x 150 mm Gewicht ...........ca.100 g...
Seite 23
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2021 by Conrad Electronic SE.
