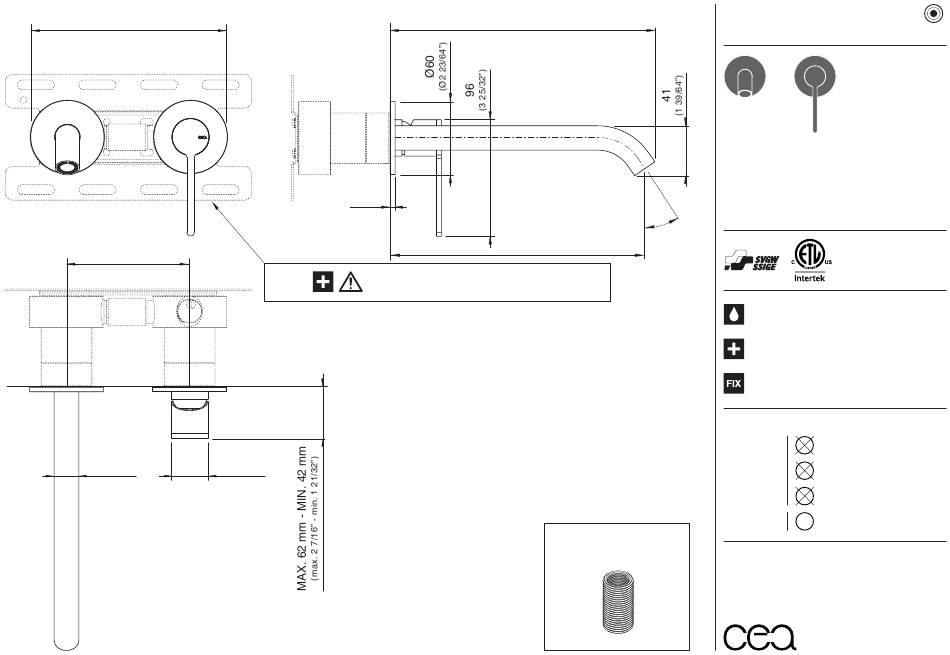

160
(6 19/64")
100
(3 15/16")
UCS09
Ø20
Ø30
(Ø25/32")
(Ø1 3/16")
215
(8 15/32")
4
(5/32")
208
(8 3/16")
Considerare la posizione destra o sinistra della maniglia
/ Please consider the position right or left of the handle

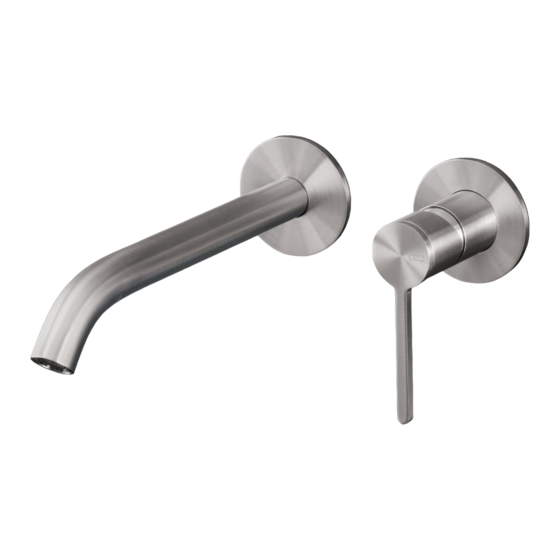

INV22
INV22/INNOVO
AISI 316L STAINLESS STEEL
Miscelatore a parete con bocca di erogazione
Wall mounted mixer with spout
DESIGN
NATALINO MALASORTI
35°
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
INCLUDED ADAPTER
G 3/8" - G 1/2"
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV10
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
ceadesign.it
UCS
SYSTEM
