1
2
3
4
5
160
(6 19/64")
100
(3 15/16")
Ø30
Ø20
(Ø1 3/16")
(Ø25/32")
4
(5/32")
UCS09
If the handle is on the right
UCS34
If the handle is on the left
UCS09
UCS34
155
(6 7/64")
35°
147
(5 25/32")
INCLUDED ADAPTER
G 3/8" - G 1/2"
INV25
_ REV10

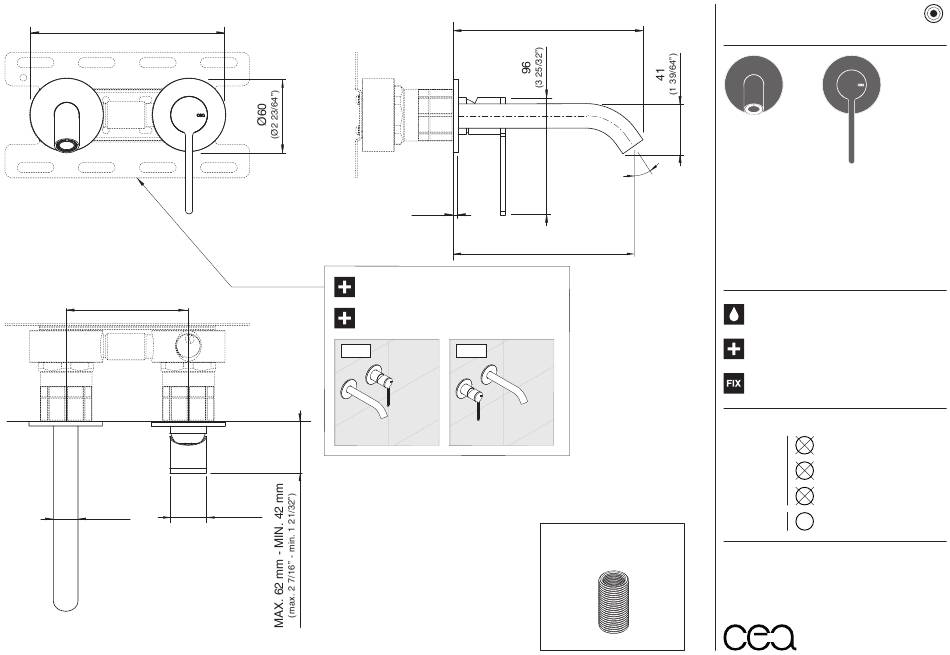

INV25/INNOVO
AISI 316L STAINLESS STEEL
Miscelatore a parete con bocca di erogazione
Wall mounted mixer with spout
DESIGN
NATALINO MALASORTI
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
loading

Verwandte Anleitungen für CEA INNOVO INV25

Inhaltszusammenfassung für CEA INNOVO INV25

  • Seite 1 INV25 (6 7/64”) (6 19/64”) _ REV10 SYSTEM 35° INV25/INNOVO (5/32”) AISI 316L STAINLESS STEEL Miscelatore a parete con bocca di erogazione (5 25/32”) Wall mounted mixer with spout DESIGN NATALINO MALASORTI UCS09 If the handle is on the right (3 15/16”) Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico UCS34...

  • Seite 2: Installation Warnings

    INV25 _ REV10 SYSTEM H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
  • Seite 3 INV25 _ REV10 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
  • Seite 4 INV25 _ REV10 SYSTEM RICR022 KD/Z/P/X - S/L* RICAMBI / SPARE PARTS RICB001 Carter / Carter RICH001 Ghiera / Sleeve RICM015 Maniglia / Handle RICR022 Rosetta / Rosette RICB001 ROSETTA SU RICHIESTA / ROSETTE ON DEMAND KD/Z/P/X - S/L* Rosetta Ø esterno 70 mm RICR117 Rosette external Ø...
  • Seite 5 INV25 ROSETTA SU RICHIESTA / ROSETTE ON DEMAND _ REV10 SYSTEM RICAMBI / SPARE PARTS RICR118 KD/Z/P/X - S/L* RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICN085 Bocca di erogazione / Spout RICR026 Rosetta / Rosette RICR026 RICS249 Chiave aeratore / Key for aerator KD/Z/P/X - S/L* RICT004...
