160
(6 19/64")
100
(3 15/16")
Ø30
Ø20
(Ø1 3/16")
(Ø25/32")
4
(5/32")
Considerare la posizione destra o sinistra della maniglia
UCS09
/ Please consider the position right or left of the handle
185
(7 9/32")
35°
177
(6 31/32")
INCLUDED ADAPTER
G 3/8" - G 1/2"
INV21
_ REV10
INV21/INNOVO
AISI 316L STAINLESS STEEL

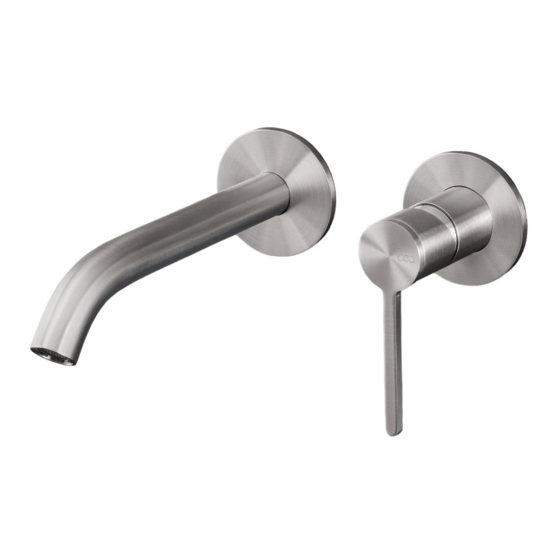

Miscelatore a parete con bocca di erogazione
Wall mounted mixer with spout
DESIGN
NATALINO MALASORTI
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
Werbung
Verwandte Anleitungen für CEA INNOVO INV21
Inhaltszusammenfassung für CEA INNOVO INV21
- Seite 1 INV21 (7 9/32”) (6 19/64”) _ REV10 SYSTEM INV21/INNOVO AISI 316L STAINLESS STEEL 35° Miscelatore a parete con bocca di erogazione Wall mounted mixer with spout (5/32”) DESIGN NATALINO MALASORTI (6 31/32”) Considerare la posizione destra o sinistra della maniglia (3 15/16”) UCS09 / Please consider the position right or left of the handle...
- Seite 2 INV21 _ REV10 SYSTEM H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
- Seite 3 INV21 _ REV10 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 4 INV21 (6 19/64”) _ REV10 SYSTEM (3 15/16”) (7 9/32”) INV21/INNOVO AISI 316L STAINLESS STEEL Miscelatore a parete con bocca di erogazione Wall mounted mixer with spout DESIGN NATALINO MALASORTI (5/32”) 35° (6 31/32”) Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico Considerare la posizione destra o sinistra della maniglia Flow rate aerator 5 l/min / 1.3 gpm, water saving UCS34...
- Seite 5 INV21 _ REV10 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 6 INV21 _ REV10 SYSTEM RICR022 KD/Z/P/X - S/L* RICAMBI / SPARE PARTS Carter / Carter RICB001 Ghiera / Sleeve RICH001 Maniglia / Handle RICM015 Rosetta / Rosette RICR022 RICB001 ROSETTA SU RICHIESTA / ROSETTE ON DEMAND KD/Z/P/X - S/L* RICR117 Rosetta Ø...
- Seite 7 INV21 ROSETTA SU RICHIESTA / ROSETTE ON DEMAND _ REV10 SYSTEM RICAMBI / SPARE PARTS RICR118 KD/Z/P/X - S/L* RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICN060 Bocca di erogazione / Spout RICR026 Rosetta / Rosette RICR026 RICS249 Chiave aeratore / Key for aerator KD/Z/P/X - S/L* RICT004...
