260
(10 15/64")
1
2
100
100
(3 15/16")
(3 15/16")
Ø30
Ø30
(Ø1 3/16")
(Ø1 3/16")
UCS24
L. 1500 mm
(L. 4' - 11 1/16")
ROTAZIONE DELLA MANIGLIA
HANDLE ROTATION
1
Ø30
(Ø1 3/16")
Ø18
(Ø45/64")
4
(5/32")
STOP
2
INV51
_ REV10
DESIGN
NATALINO MALASORTI
INV51/INNOVO
AISI 316L STAINLESS STEEL

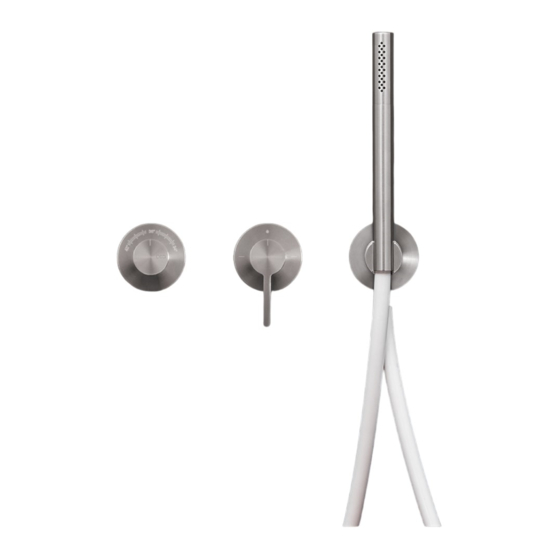

Gruppo miscelatore termostatico
a parete per vasca/doccia con
deviatore 2 vie e doccetta
Wall mounted thermostatic mixer
set for bathtub/shower with 2 way
diverter and hand shower
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
Werbung
Verwandte Anleitungen für CEA INNOVO INV51
Inhaltszusammenfassung für CEA INNOVO INV51
- Seite 1 INV51 (10 15/64”) _ REV10 SYSTEM DESIGN NATALINO MALASORTI Ø18 INV51/INNOVO (Ø45/64”) AISI 316L STAINLESS STEEL (5/32”) UCS24 Gruppo miscelatore termostatico a parete per vasca/doccia con deviatore 2 vie e doccetta Wall mounted thermostatic mixer set for bathtub/shower with 2 way diverter and hand shower PRODOTTI CORRELATI / RELATED PRODUCTS FRE74 - FRE202 - MIL91...
- Seite 2 INV51 WITHOUT O-RING _ REV10 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 3 INV51 _ REV10 SYSTEM RICAMBI / SPARE PARTS RICR031 Rosetta / Rosette RICT004 Raccordo / Fitting RICU002 Supporto doccetta / Hand shower holder ROSETTA SU RICHIESTA / ROSETTE ON DEMAND RICR117 Rosetta Ø esterno 70 mm Rosette external Ø 70 mm RICR031 KD/Z/P/X - S/L* Conservare gli strumenti inclusi nel prodotto e utilizzati...
- Seite 4 INV51 _ REV10 SYSTEM RICR052 RICAMBI / SPARE PARTS KD/Z/P/X - S/L* RICB005 Carter / Carter RICH003 Ghiera / Sleeve RICH035 Ghiera / Sleeve RICM024 Maniglia / Handle RICB005 RICM075 Maniglia / Handle KD/Z/P/X - S/L* RICR027 Rosetta / Rosette RICR052 Rosetta / Rosette ROSETTE SU RICHIESTA / ROSETTE ON DEMAND...
- Seite 5 INV51 _ REV10 SYSTEM RICAMBI / SPARE PARTS RICF018 A/B/G/W/ RICF051 RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD001 Doccetta / Hand shower KD/Z/P/X - S/L* RICA037 RICF018 Flessibile / Hose RICF051 Flessibile / Hose RICS070 Sfera in acciaio inox Ø...
