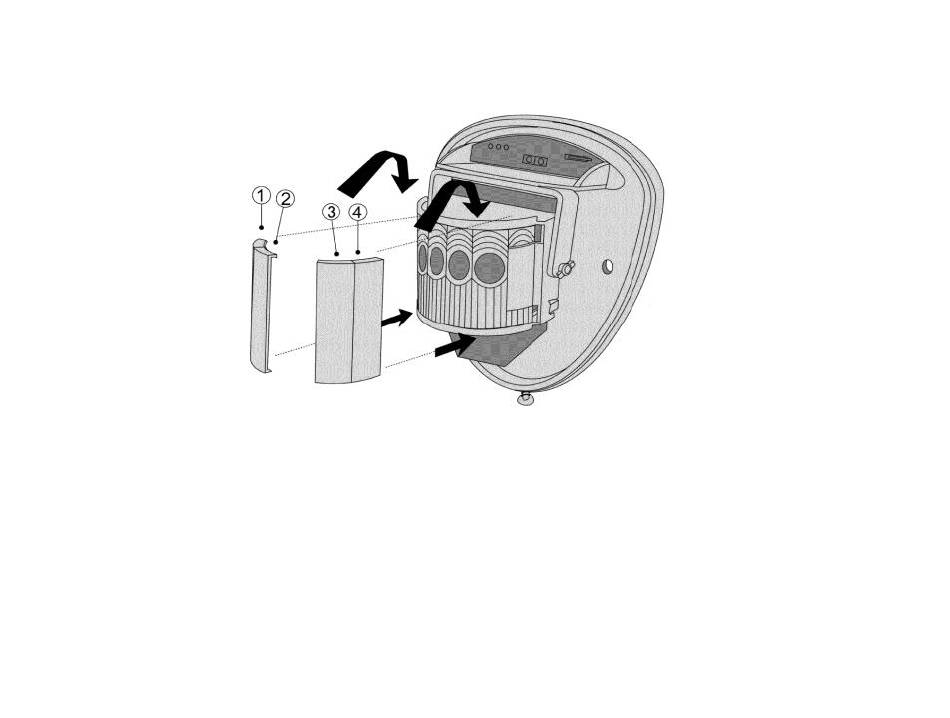

I diaframma vengono applicati al modulo di rotazione/inclinazione come illustrato nella fig.
7. Ogni sezione dell'obiettivo rilevatore copre una zona della griglia di ca. 10° [fig. 7].
Fig. 7
Se si installa il rilevatore in modo che nel campo di sorveglianza vi siano anche terreni
adiacenti, ruotare il modulo e schermare i raggi che fuoriescono dal campo soggetto a
rilevamento in senso orizzontale o verticale. A tale scopo utilizzare l'adesivo fornito (Long /
Medium Beam Mask) sul lato posteriore liscio dell'obiettivo; vedi grafico sottostante alla
pagina seguente. In fase di sostituzione dell'obiettivo prestare sempre attenzione alla
corretta posizione per mantenere il campo di rilevamento desiderato (la parte superiore
dell'obiettivo Fresnel è contrassegnato con TOP); vedi fig. 8.
