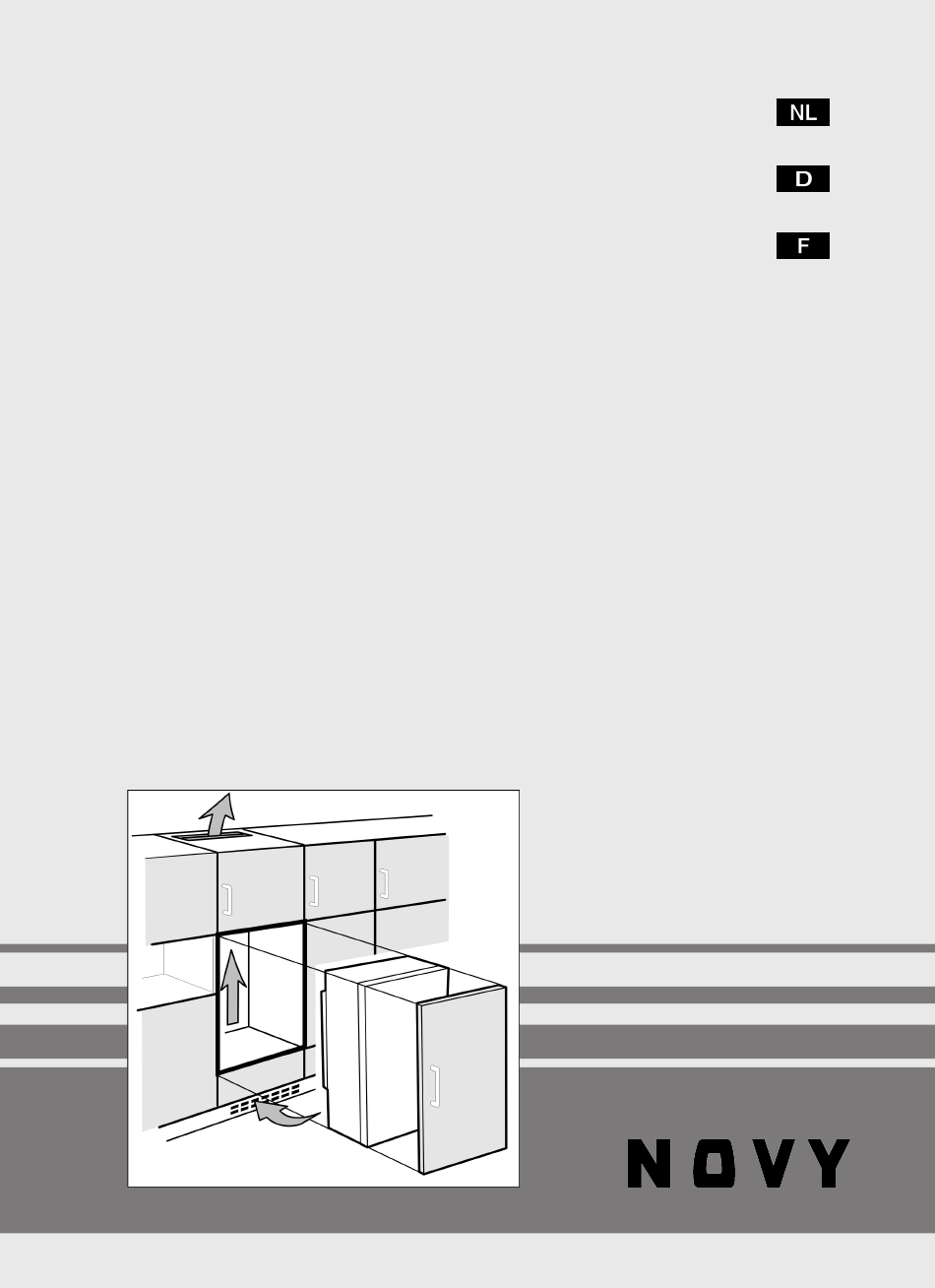

- Seite 1 Montagehandleiding Koel- en vriesapparaten, integreerbaar, Deur-op-deur Montageanleitung Kühl- und Gefriergeräte, integrierbar, Festtür Instructions de montage Congélateurs et réfrigérateurs, intégrables, porte fixe 7084274 - 00 180909 IKP/IKB ...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise Inhalt Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittel R 600a ein Volumen von 1 m aufweisen. Ist der Aufstellraum zu klein, kann im Falle einer Leckage des Käl- Allgemeine Sicherheitshinweise......tekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Gerät aufstellen............ -
Seite 3: Tür Ausbauen
Einbau 3.1 Tür ausbauen u Befestigungsschrauben Fig. 1 (5) oben und unten auf die Gegenseite umsetzen. Schrauben sind selbstschnei- dend. Akku-Schrauber verwen- den: u Scharniere von der Tür ab- Fig. 4 (9) und um- schrauben setzen. u Freigewordene Befesti- Fig. 1 gungslöcher mit Stopfen Fig. -
Seite 4: Einbau
Fig. 10 (13) auf schlossen werden. die vorgebohrten Löcher der Gerätetür schrauben. Modell Maximales Gewicht der Möbeltür D 4160 13 kg D 4180, D 4189 , D 4183 15 kg Fig. 10 D 4150, D 4170 16 kg Bei 16 mm dicken Möbelwän- den: Fig. -
Seite 5: Möbeltüren Montieren
Einbau Fig. 12 (16) u Abdeckungen u Mit langen Spanplattenschrauben Fig. 16 (22) oben und unten durch oben und unten auf die Be- festigungswinkel Fig. 12 (17) die Scharnierlaschen schrauben. aufstecken. u Die Befestigungswinkel Fig. 12 (17) oben mit Schrau- Fig. - Seite 6 Einbau u Befestigungstraverse u Möbeltür in der Tiefe Z ausrichten: oben Schrauben Fig. 20 (31) mit den Fig. 23 (35) , unten Sechskantschrauben Fig. 23 (13) lösen, Montagehilfen dann Tür verschieben. Fig. 20 (30) auf die In- u Noppen und Dichtungslippen nicht an- nenseite der Möbeltür schlagen lassen - funktionswichtig! hängen.
-
Seite 7: Gerät Anschließen
Gerät anschließen Die folgenden Punkte überprüfen, um sicherzustellen, dass das Gerät richtig eingebaut ist. Andernfalls kann es zu Vereisung, Kondenswasserbildung und Funktionsstörungen kommen: w Die Tür muss richtig schließen w Die Möbeltür darf nicht am Möbelkorpus anliegen w Die Dichtung an der griffseitigen oberen Ecke muss fest an- liegen. - Seite 8 Novy * Noordlaan 6 * B-8520 Kuurne * Belgie * www.novy.com...
