4.2 Tableau-Erweiterung

Ein Tableau mit C300-Controller kann mittels Tableau-Slave-Controller C110 so erweitert wer-
den, daß zusätzlich bis zu drei Display-Module (inkl. max. 7 Tastenmodulen) angeschlossen
werden können.
Tastatur-
Modul
Tastatur-
Modul
Tastatur-
Modul

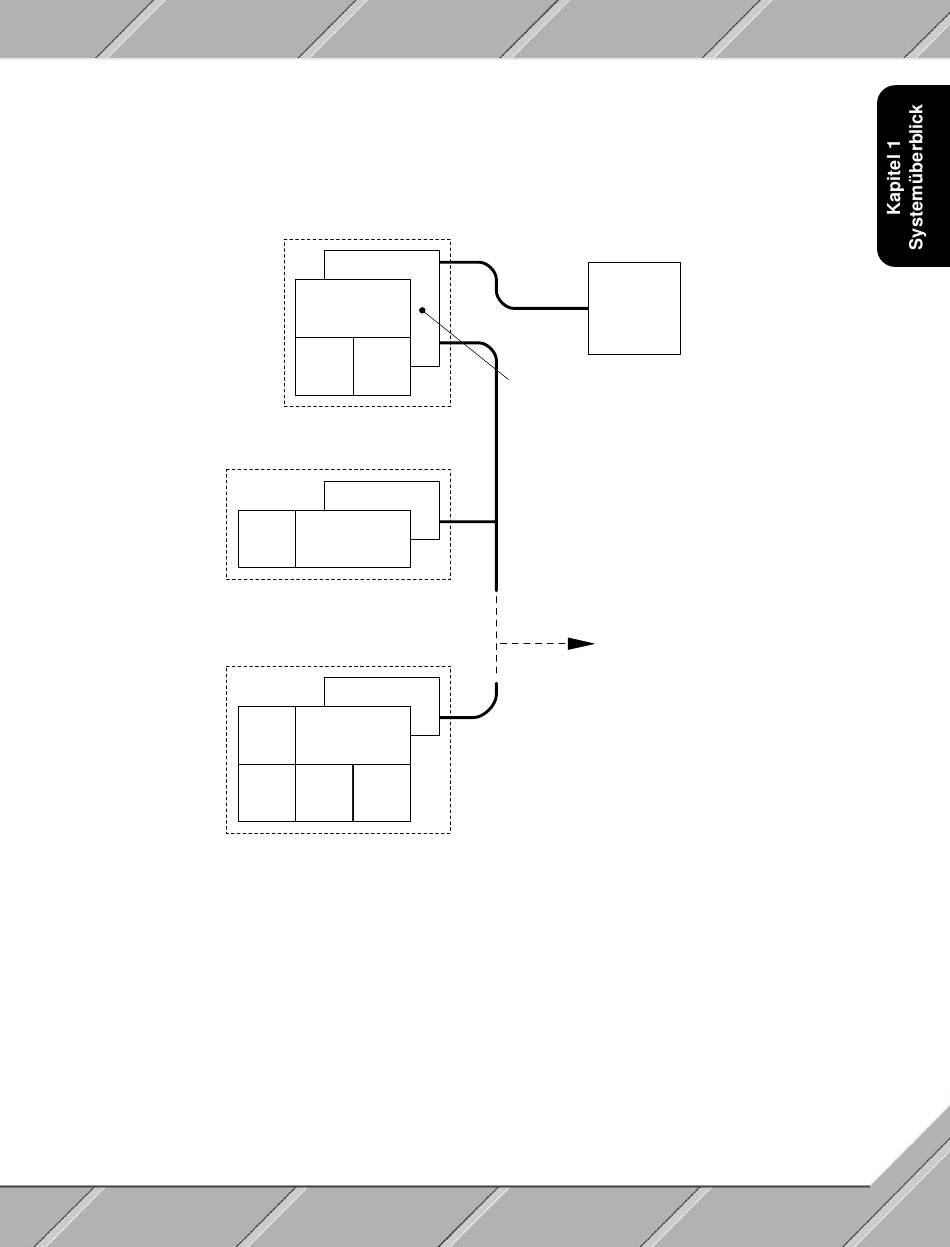

Systemüberblick
Tableau-Controller
C300
Display-Modul
Tastatur- Tastatur-
Modul Modul
PANELWARE-Tableau
Tableau-Slave-
Controller C110
Display-Modul
Tableau-Slave-
Controller C110
Display-Modul
Tastatur- Tastatur-
Modul Modul
SPS
Visualisierungs-Software
mit PKS (PANELWARE
Konfigurations-Software)
erstellt
Die Ansteuerung der Tableau-
Slave-Controller erfolgt durch
den C300 Controller
bis insgesamt max.
3 Tableau-Slave-Controller
