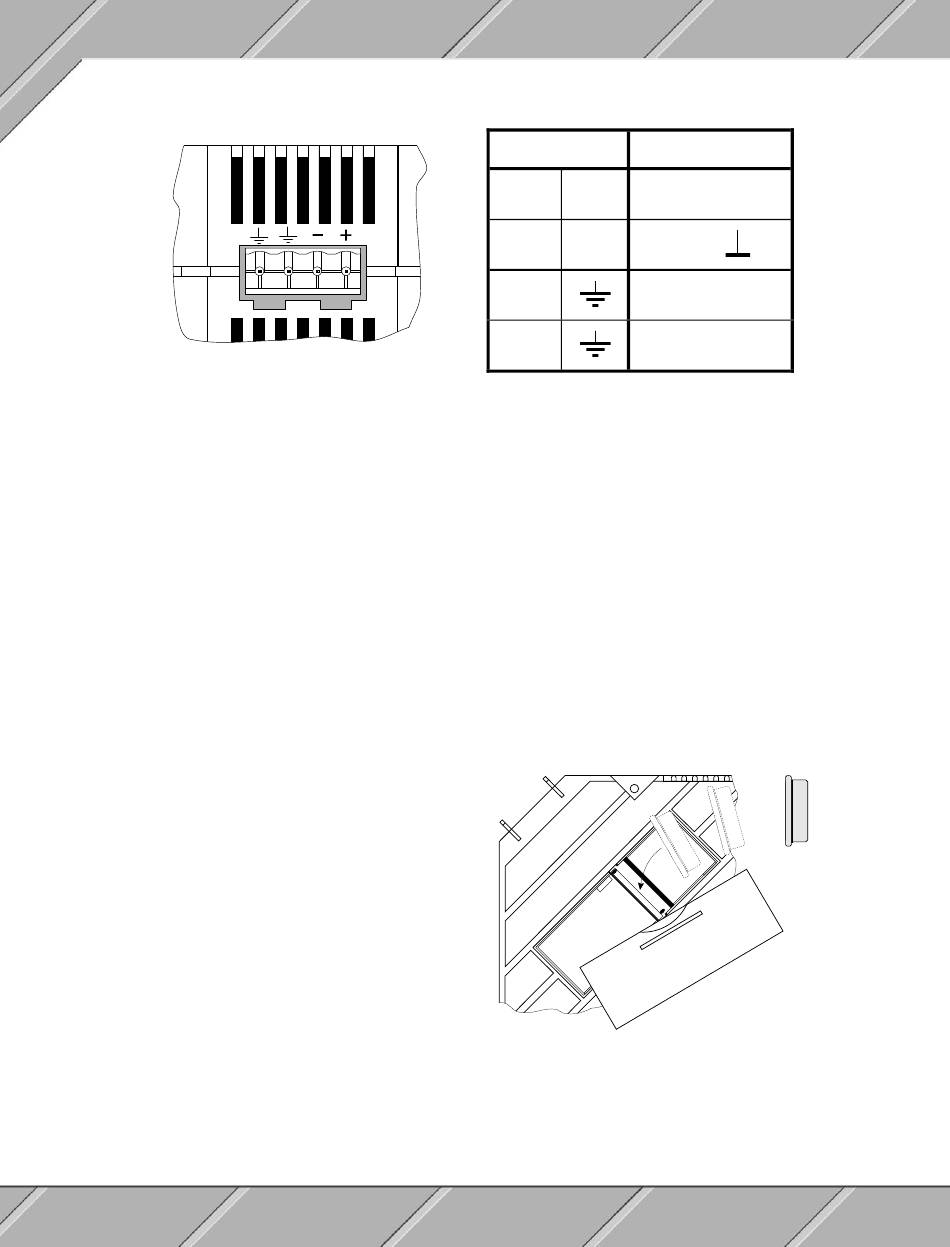

6.1.8 Versorgung (24 VDC)
Alle Komponenten sind möglichst kurz mit Erdung zu verbinden. Wird das Tableau in einen
Schaltschrank eingebaut, darf das Verbindungskabel zum Schaltschrank max. 15 cm betra-
gen. Das ist besonders wichtig weil:
•
Ein niedriger Widerstand zwischen allen Systemkomponenten und Erdung mini-
miert Schaden, falls Kurzschlüsse oder Komponentendefekte auftreten.
•
PANELWARE Tableaus benötigen eine einwandfreie Erdung um richtig zu funktio-
nieren.
Die Wichtigkeit eines einwandfreien Erdungssystems soll an dieser Stelle noch einmal betont
werden.

6.1.9 Lithium-Batterie

Die Lithium-Batterie ist in einem eigenen Fach
untergebracht und durch eine Abdeckung ge-
schützt.
Achtung
Bei Lithium-Batterien handelt es sich um
Sondermüll! Verbrauchte Batterien müssen
daher dementsprechend entsorgt werden.
106
Pin Beschreibung
+
1 +24 VDC
-
2 GND
3 Erdung
4 Erdung
+ -
