BGS technic 7750 Bedienungsanleitung

Trennmesser-Satz für Kugellager-Arbeiten

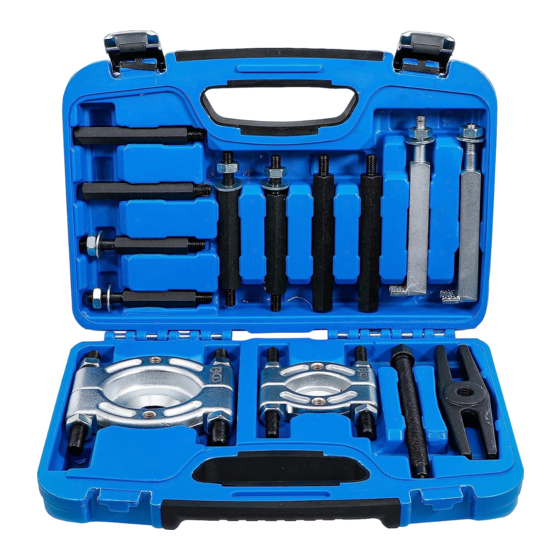

INHALT
A: Trennmesserschalen, geschmiedet
Trennmesser-Auflage: 26 - 82 mm
Spannbolzengewinde: 3/8"x24UNF
Aufnahmegewinde: 3/8"x16UNC
A: Trennmesserschalen, geschmiedet
Trennmesser-Auflage: 52 - 95 mm
Spannbolzengewinde: 1/2"x 20UNF
Aufnahmegewinde: 3/8"x16UNC
B: Trennmesser-Spannbolzen
C: Schrauben für Abzieharmhalter (D)
D: Abzieharmhalter
E: Spindel
F: Abzieharme
G: Verlängerungsbolzen
EINFÜHRUNG
Dieser mechanische Abzieher dient zum Entfernen von Lagern, Zahnrädern und Buchsen von Wellen
und ist geeignet für Maschinenbau, Automobilindustrie, im Schiffbau und für landwirtschaftliche
Geräte. Das Produkt besteht aus einer Chrom-Vanadium-Legierung und entspricht höchsten
Qualitätsstandards.
Hinweise:
Der Hersteller haftet nicht für Schäden an den Schalen (A), die durch die Betätigung der
Druckschraube (E), mit einem Hammer, anstelle eines Schraubendrehers entstehen. Die L-förmigen
Abzieharme (F), dürfen in keinem Fall einzeln benutzt werden. Von der Verwendung der Abzieharm
als Montierhebel wird dringend abgeraten. Für Arbeiten an Lagern und Zahnrädern mit zu kleinen
Außendurchmessern ist dieser Werkzeugsatz nicht ausgelegt. Alle Beschädigungen die durch
unsachgemäßen Einsatz des Werkzeugs entstanden sind, fallen aus dem Garantierahmen des
Herstellers heraus.
WERKZEUG MONTIERT
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
E
D
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
B
C
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 7750
A
